Kontrol ve Enstrümantasyon Kablosu: Farklar ve Seçim Rehberi

Kontrol ve enstrümantasyon kablosu aynı endüstriyel otomasyon sisteminde birlikte çalışabilir; ancak iki kablo ailesi aynı elektriksel görevi hedeflemez. Kontrol kabloları çoğunlukla komut, anahtarlama, interlock ve yardımcı kontrol devrelerini taşır. Enstrümantasyon kabloları ise ölçüm, izleme ve proses sinyallerine daha fazla odaklanır.

Bu nedenle yalnızca iletken kesitine veya ekran bulunup bulunmadığına bakarak iki kabloyu birbirinin yerine kullanmayın. Damar düzeni, pair veya triad yapısı, ekranlama mimarisi, kapasitans, gerilim sınıfı, sinyal tipi ve montaj ortamı seçimi birlikte belirler.

Örneğin bir PLC panosundan kontaktöre giden start/stop devresi için multicore kontrol kablosu uygun olabilir. Buna karşılık basınç transmitterinden DCS analog girişine giden 4–20 mA ölçüm devresi için bükümlü ve uygun ekranlı enstrümantasyon kablosu daha güçlü bir seçim sunar.

Ancak iki kategori arasında mutlak bir duvar yoktur. Bazı standartlar enstrümantasyon ve kontrol kablolarını aynı teknik çerçeve içinde ele alır. Ayrıca belirli kontrol devreleri hassas analog sinyaller taşıyabilir. Bu nedenle son kararı kablo adından değil, gerçek devre fonksiyonundan verin.

ETK Kablo, otomasyon ve makine uygulamaları için kontrol kabloları; proses ölçümü ve endüstriyel enstrümantasyon için ise enstrümantasyon kabloları üretir.

Kısa cevap: Kontrol kablosu genellikle ekipmana “ne yapması gerektiğini” iletir. Enstrümantasyon kablosu ise proseste “ne olduğunu” ölçen sinyali taşır. Kontrol kablosunda multicore yapı yaygındır; enstrümantasyon kablosunda ise pair, triad, bireysel ekran ve genel ekran seçenekleri daha fazla önem kazanır.

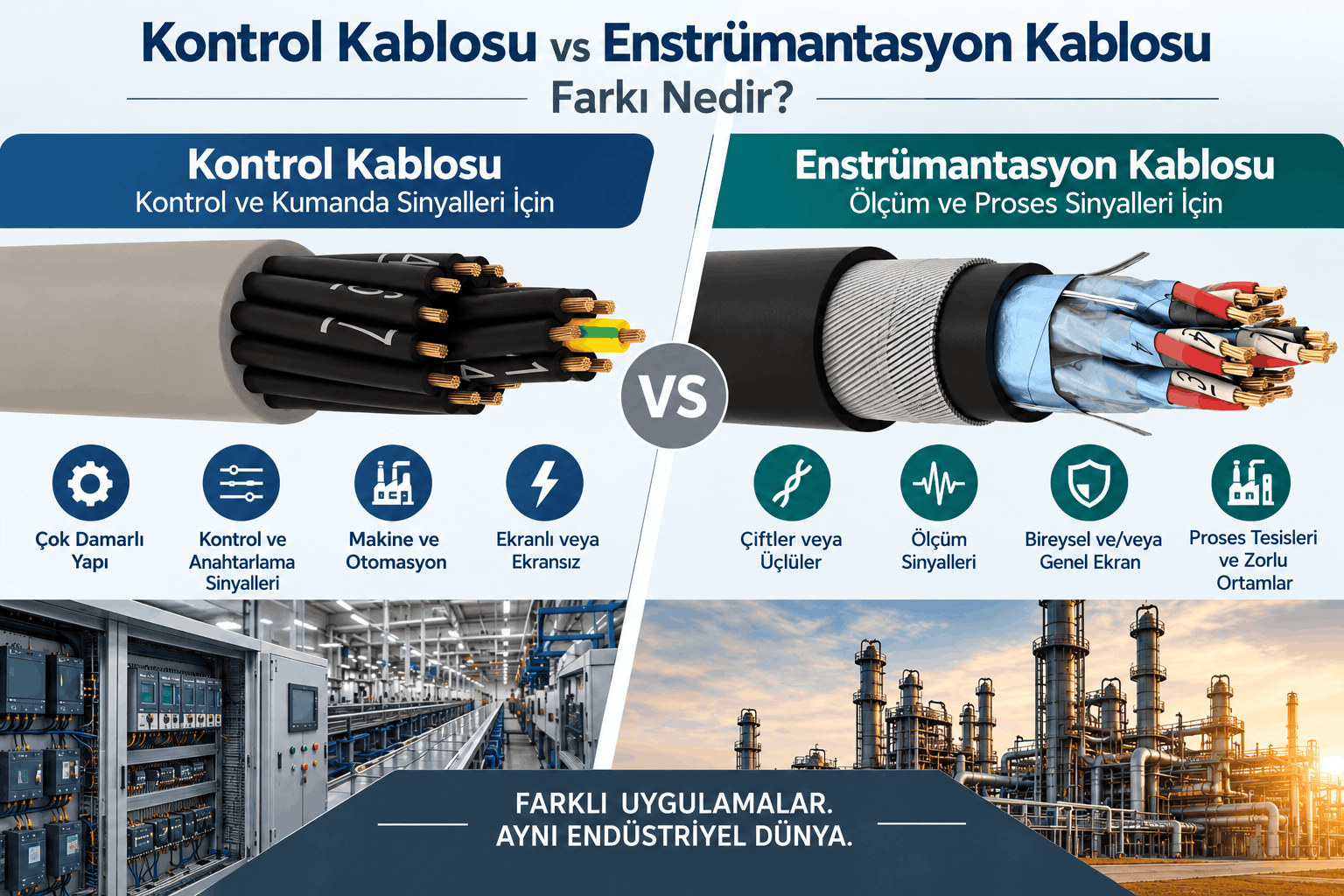

Kontrol ve Enstrümantasyon Kablosu: Hızlı Karşılaştırma

Özellik	Kontrol Kablosu	Enstrümantasyon Kablosu
Temel görev	Komut, anahtarlama ve kontrol fonksiyonları	Ölçüm ve proses sinyallerinin iletimi
Yaygın damar düzeni	Multicore	Pair veya triad
Tipik sinyal	Start/stop, röle, interlock, on/off	4–20 mA, sensör, transmitter, ölçüm sinyalleri
Ekranlama	Devreye göre opsiyonel	Çok yaygın
Bireysel pair/triad ekranı	Genel kontrol kablosunda nadir	Yaygın seçenek
Genel ekran	Mevcut olabilir	Çok yaygın
Kapasitans	Birçok devrede ikincil kriter	Özellikle uzun ve hassas devrelerde önemli
EMI hassasiyeti	Sinyal tipine bağlı	Çoğunlukla daha yüksek öncelik
Yaygın ETK aileleri	YSLY, YSLCY, YSLYCY, HSLH, HSLCH	RE-2X(St)Y, RE-2X(St)H ve türevleri
Zırh	Gerektiğinde eklenebilir	Gerektiğinde eklenebilir
PVC / LSZH	Her ikisi de mümkün	Her ikisi de mümkün

Tablo genel mühendislik yaklaşımını gösterir. Bununla birlikte gerçek ürün datasheet’i ve proje şartnamesi her zaman ürün ailesinin genel adından önce gelir.

Kontrol Kablosu Nedir?

Kontrol kablosu, otomasyon ve elektrik ekipmanları arasında komut, yardımcı sinyal veya kontrol fonksiyonlarını taşır.

Tipik bağlantılar şunlardır:

• Kontrol panoları
• PLC sistemleri
• Röleler
• Kontaktörler
• Limit switch’ler
• Aktüatörler
• Solenoid vanalar
• Makine kontrol sistemleri
• Yardımcı devreler

Bir makine aynı anda start, stop, hata, hazır, interlock ve durum bağlantıları isteyebilir. Multicore kontrol kablosu bu iletkenleri tek dış kılıf altında toplar.

Dolayısıyla kontrol kablosu seçiminde damar sayısı, iletken kesiti, çalışma gerilimi, esneklik, ekranlama ve mekanik ortam temel kriterlerdir.

Kontrol kablolarının genel yapısını kontrol kabloları rehberimizde daha ayrıntılı inceleyebilirsiniz.

Enstrümantasyon Kablosu Nedir?

Enstrümantasyon kablosu saha cihazlarından PLC, DCS, remote I/O veya izleme sistemlerine ölçüm ve proses sinyalleri taşır.

Yaygın saha ekipmanları şunlardır:

• Basınç transmitterleri
• Akış transmitterleri
• Seviye transmitterleri
• Sıcaklık cihazları
• RTD sensörleri
• Analizörler
• Proses sensörleri
• Kontrol vanaları
• DCS I/O sistemleri
• Remote I/O sistemleri

Bu devrelerin önemli bölümü düşük seviyeli ölçüm sinyalleri taşır. Bu yüzden elektromanyetik girişim, kablo içi çapraz etkileşim ve elektriksel parametreler ölçüm doğruluğunu etkileyebilir.

Bu nedenle üreticiler enstrümantasyon kablolarında pair veya triad düzenini, metalik ekranları ve kontrollü elektriksel özellikleri sık kullanır.

Kontrol ve Enstrümantasyon Kablosu: Temel Fark Nedir?

İki kabloyu ayırmanın en kolay yolu sinyalin işlevine bakmaktır.

Kontrol devresi: Ekipman ne yapmalı?

Enstrümantasyon devresi: Proseste ne oluyor?

Örneğin basınç transmitterinin DCS’ye gönderdiği ölçüm sinyali enstrümantasyon fonksiyonudur.

DCS bu bilgiyi değerlendirip bir vanaya aç veya kapa komutu gönderdiğinde ise kontrol fonksiyonu ortaya çıkar.

Dolayısıyla aynı proses döngüsü iki farklı kablo ailesini aynı anda kullanabilir.

Kontrol ve Enstrümantasyon Kablosu: Konstrüksiyon Farkı

Fiziksel konstrüksiyon iki kablo ailesi arasındaki en belirgin farklardan biridir.

Tipik bir kontrol kablosu şu yapıyı taşıyabilir:

• Bakır iletkenler
• Damar izolasyonu
• Multicore damar grubu
• Opsiyonel genel ekran
• Opsiyonel iç kılıf
• Opsiyonel mekanik zırh
• Dış kılıf

Buna karşılık enstrümantasyon kablosu şu elemanları kullanabilir:

• Bakır iletkenler
• Pair veya triad düzeni
• Bükümlü sinyal elemanları
• Opsiyonel bireysel pair/triad ekranları
• Opsiyonel genel ekran
• İç kılıf veya bedding
• Opsiyonel zırh
• Dış kılıf

Bu nedenle enstrümantasyon üretiminde büküm geometrisi ve ekran yerleşimi elektriksel performans üzerinde daha fazla rol oynar.

Multicore ile Pair ve Triad Arasındaki Fark

Genel kontrol kablosu çoğunlukla tek tek damarların bir araya geldiği multicore yapıyı kullanır.

Örneğin 12 damarlı bir kontrol kablosunda üretici 12 izole damarı aynı kablo çekirdeğinde toplar.

Enstrümantasyon kablosunda ise proje kabloyu pair veya triad sayısıyla tarif edebilir:

• 1 pair
• 2 pair
• 4 pair
• 8 pair
• 12 pair
• 1 triad
• 4 triad
• 8 triad

Pair iki ilişkili iletkeni, triad ise üç ilişkili iletkeni aynı sinyal elemanında bir araya getirir.

Ayrıca büküm, iletkenlerin dış elektromanyetik ortama daha dengeli davranmasına yardımcı olur.

Pair ve triad seçiminin ayrıntıları için pair ve triad enstrümantasyon kablosu rehberimizi kullanabilirsiniz.

Kontrol ve Enstrümantasyon Kablosu: Ekranlama Farkı

Her iki kablo ailesi de ekranlı veya ekransız olabilir. Ancak enstrümantasyon devrelerinde ekranlama çoğunlukla daha yüksek öncelik taşır.

Endüstriyel tesiste şu ekipmanlar elektromanyetik gürültü yaratabilir:

• Elektrik motorları
• VFD ve frekans konvertörleri
• Transformatörler
• Güç kabloları
• Kontaktörler
• Şalt ekipmanları
• Jeneratörler
• Güç elektroniği

Özellikle düşük seviyeli ölçüm sinyalleri bu ortamdan daha fazla etkilenebilir.

Bu nedenle enstrümantasyon kabloları Al/PET folyo, dren teli, bakır örgü veya farklı ekran kombinasyonları kullanabilir.

Genel Ekran Nedir?

Genel ekran bütün kablo çekirdeğinin çevresini sarar.

Bu yapı dış elektromanyetik girişime karşı ortak bir koruma katmanı sağlar.

Dolayısıyla çok sayıda sinyal elemanı aynı dış EMI kaynağına maruz kalıyorsa genel ekran etkili bir yaklaşım sunabilir.

Bireysel Ekran Nedir?

Bireysel ekran her pair veya triadın çevresine ayrı metalik katman ekler.

Böylece komşu devreler arasındaki elektromanyetik etkileşim azalabilir.

Özellikle aynı kablo içinde çok sayıda hassas analog loop taşıyan proses tesislerinde bu yapı değer kazanır.

Genel ekran ile bireysel ekran arasındaki ayrımı enstrümantasyon kablosu ekranlama rehberimizde ayrıntılı olarak açıklıyoruz.

PiMF ve TiMF Nedir?

PiMF, her pair’in ayrı metalik folyo ekran taşıdığı konstrüksiyonu ifade eder.

TiMF ise aynı yaklaşımı üç iletkenli triad elemanına uygular.

Dolayısıyla temel fark yalnızca ekranda değildir:

• PiMF → ekranlı pair
• TiMF → ekranlı triad

Bu nedenle önce cihazın iki mi yoksa üç ilişkili iletken mi gerektirdiğini belirleyin. Ardından bireysel ekran ihtiyacını değerlendirin.

Ekranlı Kontrol Kablosu Enstrümantasyon Kablosu Olur mu?

Hayır.

Örneğin YSLCY veya YSLYCY bakır örgü ekran taşıyabilir. Ancak bu özellik kabloyu otomatik olarak PiMF veya genel ekranlı RE tipi enstrümantasyon kablosuna dönüştürmez.

Enstrümantasyon devresi şu ek özellikleri isteyebilir:

• Pair veya triad geometrisi
• Kontrollü büküm
• Karşılıklı kapasitans
• İletken direnci
• Bireysel ekranlama
• Tanımlı elektriksel iletim özellikleri

Dolayısıyla kabloyu yalnızca dışarıdan görünen metalik ekrana göre sınıflandırmayın.

PVC kontrol ailesindeki yapısal farkları YSLY, YSLCY ve YSLYCY karşılaştırmamızda inceleyebilirsiniz.

Kontrol ve Enstrümantasyon Kablosu: Elektriksel Parametreler

İki kablo ailesinin elektriksel öncelikleri sinyal fonksiyonuna göre değişir.

Kontrol devresinde proje çoğunlukla şu değerlere bakar:

• Çalışma gerilimi
• İletken direnci
• İzolasyon direnci
• Test gerilimi
• Akım ihtiyacı
• Gerilim düşümü

Enstrümantasyon devresinde ise bunlara ek olarak şu parametreler önem kazanabilir:

• Karşılıklı kapasitans
• Kapasitans dengesizliği
• Pair geometrisi
• Ekran yapısı
• İlgili sinyal zayıflaması
• Devreler arası elektriksel ayrım

Bu nedenle aynı kesitte iki bakır kablonun elektriksel olarak eşdeğer olduğunu varsaymayın.

Kapasitans Neden Önemlidir?

Her kablo iletkenler arasında ve iletken ile ekran arasında kapasitans oluşturur.

Basit bir on/off kontrol devresinde bu değer çoğu zaman ilk seçim kriteri değildir.

Buna karşılık uzun enstrümantasyon loop’larında yüksek kapasitans sinyal davranışını veya izin verilen maksimum kablo uzunluğunu etkileyebilir.

Özellikle intrinsically safe devrelerde tasarım ekibi kablo kapasitesini ve endüktansını bağlı ekipmanın izin verdiği değerlerle birlikte kontrol etmelidir.

Kontrol ve Enstrümantasyon Kablosu: 4–20 mA İçin Hangisi?

4–20 mA proses ölçüm loop’ları tipik enstrümantasyon uygulamasıdır.

İki telli transmitter devresinde bükümlü pair çoğunlukla doğal seçimdir.

Ayrıca ekranlama, elektriksel gürültünün transmitter sinyali üzerindeki etkisini azaltmaya yardımcı olabilir.

Ancak tek bir evrensel 4–20 mA kablo reçetesi yoktur.

Seçim sırasında şunları kontrol edin:

• Loop uzunluğu
• Transmitter gereksinimleri
• İletken direnci
• Kapasitans
• EMI ortamı
• Tehlikeli bölge gereksinimleri
• Proje standardı

Dolayısıyla hassas proses ölçümünde yalnızca ekranlı olduğu için genel multicore kontrol kablosu seçmeyin.

On/Off Sinyaller İçin Hangi Kablo?

Start, stop, limit switch, röle komutu, interlock ve durum kontağı gibi basit discrete sinyaller çoğunlukla kontrol kablosuyla uyumludur.

Bu devreler çoğu durumda hassas analog ölçüme göre daha az karmaşık iletim gereksinimi taşır.

Örneğin bir makine panosundan saha rölesine giden çok sayıda yardımcı bağlantıyı tek multicore kontrol kablosunda toplayabilirsiniz.

Ancak devre gerilimini ve EMI ortamını yine kontrol edin. Güç elektroniğine yakın hassas kontrol hatları ekranlı konstrüksiyon isteyebilir.

Kontrol ve Enstrümantasyon Kablosu: PLC ve DCS Sistemleri

Aynı PLC veya DCS kabini hem kontrol hem enstrümantasyon kablosu kullanabilir.

Örneğin PLC’nin:

• Röle çıkışları
• Kontaktör bağlantıları
• Solenoid vana komutları
• Interlock devreleri

multicore kontrol kablosu kullanabilir.

Buna karşılık analog giriş modülüne bağlı basınç veya akış transmitterleri ayrı enstrümantasyon pair’leri kullanabilir.

Sonuç olarak “PLC kablosu” şeklinde tek bir genel ürün tanımı yeterli değildir. Her I/O devresinin elektriksel işlevini ayrı inceleyin.

Endüstriyel Makinelerde Kontrol Kablosu

Makine sistemleri çok sayıda yardımcı ve kontrol bağlantısını aynı küçük alanda taşır.

Tipik uygulamalar şunlardır:

• Takım tezgâhları
• Konveyörler
• Paketleme makineleri
• Üretim hatları
• Malzeme taşıma sistemleri
• Pompalar
• Otomatik montaj sistemleri

Bu yüzden multicore kontrol kablosu kablo sayısını ve pano girişlerini azaltabilir.

Ayrıca EMI seviyesi yükselirse ekranlı kontrol kablosu kullanabilirsiniz.

Ancak Sınıf 5 esnek iletkeni sürekli hareket onayı olarak görmeyin. Drag-chain ve robotik hareket özel kablo tasarımı ve dinamik test ister.

Proses Tesislerinde Enstrümantasyon Kablosu

Petrol, gaz, petrokimya, enerji, su arıtma ve kimya tesisleri binlerce saha cihazı barındırabilir.

Bu yüzden enstrümantasyon kabloları şu özellikleri aynı tasarımda birleştirebilir:

• Çoklu pair veya triad
• Bireysel ekranlar
• Genel ekran
• SWA veya SWB
• PVC veya halojensiz kılıf
• UV dayanımı
• Su ve çevresel koruma

Dolayısıyla proses tesisi kablosunu yalnızca kesit ve damar sayısıyla tarif etmeyin.

Kontrol ve Enstrümantasyon Kablosu: VFD Ortamlarında Seçim

VFD ve frekans konvertörleri önemli elektromanyetik gürültü oluşturabilir.

Bu nedenle yakın güzergâhlardaki sinyal kabloları için üç farklı önlem düşünün:

• Güç kablolarından fiziksel ayrım
• Uygun ekranlı konstrüksiyon
• Doğru ekran sonlandırması

Özellikle düşük seviyeli analog enstrümantasyon sinyalleri bu ortamda daha fazla dikkat ister.

Bununla birlikte ekranlı kablo kötü güzergâh tasarımını tek başına düzeltemez.

Dolayısıyla EMC yaklaşımını kablo seçimi, fiziksel rota ve topraklama stratejisiyle birlikte kurun.

Uzun Kablo Güzergâhlarında Hangisi Daha Kritik?

Mesafe arttıkça iletken direnci ve kapasitans birikir.

Ayrıca uzun güzergâh kabloyu daha fazla elektromanyetik etkiye maruz bırakabilir.

Bu nedenle uzun enstrümantasyon loop’larında özellikle şu değerleri kontrol edin:

• İletken direnci
• Loop direnci
• Karşılıklı kapasitans
• Ekranlama
• Gerilim düşümü
• Bağlı cihaz sınırları

Sonuç olarak uzun sinyal hattında yalnızca mm² değerine göre kablo seçmek yeterli değildir.

Kontrol Kablosu Enstrümantasyon Kablosunun Yerine Geçebilir mi?

Bazen geçebilir; ancak bunu varsaymayın.

Değişiklikten önce şu değerleri karşılaştırın:

• Damar düzeni
• Pair veya triad gereksinimi
• Ekran mimarisi
• Kapasitans
• İletken direnci
• Gerilim sınıfı
• Sinyal tipi
• Montaj ortamı
• İlgili standart

Örneğin aynı kesite sahip ekranlı YSLCY ile bireysel ekranlı PiMF kablo aynı sinyal performansını sağlamayabilir.

Bu yüzden hassas proses loop’larında teknik eşdeğerliği datasheet ve devre gereksinimi üzerinden doğrulayın.

Enstrümantasyon Kablosu Kontrol Kablosunun Yerine Geçebilir mi?

Bu değişiklik de otomatik değildir.

Enstrümantasyon kablosu güçlü ekranlama ve kontrollü elektriksel özellikler sunabilir. Ancak basit kontrol devresi daha büyük iletken kesiti, farklı gerilim sınıfı veya başka mekanik yapı isteyebilir.

Ayrıca gereksiz PiMF/TiMF ekranlar kablo çapını ve maliyetini yükseltir.

Dolayısıyla her kontrol devresinde daha karmaşık enstrümantasyon kablosu kullanmak daha iyi mühendislik anlamına gelmez.

Endüstriyel Ethernet Yerine Enstrümantasyon Kablosu Kullanılır mı?

Genel olarak hayır.

Industrial Ethernet sistemleri belirli:

• Karakteristik empedans
• Zayıflama
• Return loss
• Near-end crosstalk
• Bant genişliği
• Pair geometrisi

değerleri ister.

Sıradan ekranlı enstrümantasyon kablosu bu iletim özelliklerini otomatik olarak sağlamaz.

Benzer şekilde belirli fieldbus protokolleri de kendi fiziksel katman şartlarını taşıyabilir.

Bu nedenle dijital sinyal taşıması, bir kabloyu bütün endüstriyel iletişim protokollerine uygun hale getirmez.

Kontrol ve Enstrümantasyon Kablosu: Zırh ve Mekanik Koruma

SWA veya SWB kullanımı kablonun kontrol ya da enstrümantasyon ailesine ait olduğunu belirlemez.

Zırhın temel görevi mekanik riski yönetmektir.

Örneğin iki kablo ailesi de şu koşullarda mekanik takviye isteyebilir:

• Darbe
• Ezilme
• Kemirgen riski
• Açık endüstriyel saha
• Yer altı güzergâhı
• Ağır saha faaliyetleri

Buna karşılık elektromanyetik ekran ve mekanik zırh farklı problemlere cevap verir.

Bu ayrımın detaylarını SWA ve SWB kablo farkı rehberimizde inceleyebilirsiniz.

Bakır Örgü Ekran ile Çelik Zırh Aynı mı?

Hayır.

Kalaylı bakır örgü çoğunlukla EMI ekranlama amacı taşır.

SWA veya SWB ise mekanik korumayı hedefler.

Özellik	Bakır Ekran	SWA / SWB
Temel görev	EMI kontrolü	Mekanik koruma
Tipik malzeme	Bakır veya Al/PET	Çelik
Dış elektromanyetik girişim	Azaltmaya yardımcı olur	Ana görevi değildir
Darbe ve ezilme	Sınırlı koruma	Uygun tasarımda güçlü koruma

Dolayısıyla “ekranlı” ve “zırhlı” terimlerini RFQ’da birbirinin yerine kullanmayın.

Kontrol ve Enstrümantasyon Kablosu: PVC ve LSZH

Her iki kablo ailesi PVC veya halojensiz malzemeler kullanabilir.

PVC birçok endüstriyel projede iyi mekanik ve ekonomik denge sunar.

Buna karşılık LSZH malzemeler düşük duman ve halojensiz yapı isteyen projelerde avantaj sağlar.

Özellikle şu alanlarda LSZH öne çıkabilir:

• Tüneller
• Kamu binaları
• Ulaşım tesisleri
• Kapalı teknik alanlar
• Belirli endüstriyel projeler

Ancak kılıf malzemesi kablonun kontrol veya enstrümantasyon işlevini belirlemez.

Ayrıca LSZH ifadesi tek başına yangına dayanım veya belirli CPR sınıfı anlamına gelmez. Bu farkı LSZH ve PVC kablo rehberimizde açıklıyoruz.

Yangın Performansı Nasıl Tanımlanmalı?

Kablo fonksiyonu ile yangın performansını iki ayrı şartname başlığında ele alın.

Proje şu özelliklerden birini veya birkaçını isteyebilir:

• Alev geciktiricilik
• Düşük duman
• Halojensiz malzeme
• CPR yangına tepki sınıfı
• Yangında devre bütünlüğü

Örneğin HSLH tipi halojensiz bir kontrol kablosu otomatik olarak yangında devre bütünlüğü sağlamaz.

Benzer şekilde halojensiz enstrümantasyon kablosu da sırf LSZH kılıf taşıdığı için yangına dayanıklı hale gelmez.

Kontrol ve Enstrümantasyon Kablosu: EN 50288-7

EN 50288-7 bu karşılaştırmada önemli bir noktayı gösterir: Standart terminolojisi enstrümantasyon ile kontrol dünyasını tamamen birbirinden ayırmaz.

BS EN 50288-7, analog veya dijital sinyal iletiminde enstrümanları ve kontrol sistemlerini birbirine bağlayan çok elemanlı metalik kabloları kapsar.

Standart çerçevesi şu seçeneklere izin verir:

• Ekranlı veya ekransız yapı
• Pair veya triad elemanları
• Bireysel ekran
• Genel ekran
• Zırhlı veya zırhsız yapı
• Ek çevresel koruma katmanları

Bu nedenle “kontrol” ve “enstrümantasyon” ifadelerini iki tamamen bağımsız teknik dünya gibi yorumlamayın.

Bununla birlikte standardın kapsamı da her kontrol kablosunun enstrümantasyon kablosu olduğu anlamına gelmez. Devre fonksiyonu ve ürün datasheet’i yine belirleyici kalır.

ETK’nın Türkçe teknik açıklamasını EN 50288-7 kablo rehberimizde bulabilirsiniz. BSI ise BS EN 50288-7:2005 sürümünü halen “Current, Under Review” olarak listeliyor.

Resmî standart durumunu BSI BS EN 50288-7 sayfasından kontrol edebilirsiniz.

YSLY, YSLCY ve YSLYCY Kontrol Kablosu Ailesi

ETK’nın PVC kontrol kablosu ailesinde farklı ekran ve konstrüksiyon seçenekleri bulunur.

• YSLY: ekransız PVC kontrol kablosu
• YSLCY: kalaylı bakır örgü ekranlı yapı
• YSLYCY: bakır örgü ekranın altında ek PVC iç kılıf bulunan yapı

Dolayısıyla YSLCY ve YSLYCY ekranlıdır; aralarındaki ana fark yalnızca “ekranlı / ekransız” değildir.

Ayrıca bu ürünler ekran taşısa bile hassas PiMF enstrümantasyon kablosuyla otomatik olarak eşdeğer olmaz.

HSLH, HSLCH ve HSLHCH Kontrol Kabloları

Halojensiz kontrol kablolarında aynı seçim mantığının farklı malzeme versiyonları bulunabilir.

• HSLH → halojensiz ve ekransız
• HSLCH → halojensiz ve bakır örgü ekranlı
• HSLHCH → halojensiz, iç kılıflı ve bakır örgü ekranlı

Ancak halojensiz yapı ile ekranlamayı iki ayrı teknik kriter olarak değerlendirin.

Ayrıca bu ürünlerin hiçbiri yalnızca ürün kodu nedeniyle sürekli drag-chain, devre bütünlüğü veya özel enstrümantasyon performansı kazanmaz.

RE-2X(St) Enstrümantasyon Kablosu Ailesi

RE-2X(St) tipi enstrümantasyon kabloları proses ölçüm uygulamalarında yaygın yapılar sunar.

Projeye göre şu seçenekler bulunabilir:

• Genel ekran
• Pair veya triad
• PiMF / TiMF
• PVC dış kılıf
• Halojensiz dış kılıf
• SWA
• SWB

Bu nedenle “RE-2X kablo” şeklindeki tek bir tanım da eksik kalabilir.

Satın alma ekibi pair/triad, ekran, zırh, kılıf ve elektriksel parametreleri ayrıca yazmalıdır.

Kontrol ve Enstrümantasyon Kablosu: Yağ ve Gaz Projeleri

Petrol ve gaz tesisleri iki kablo ailesini de büyük miktarda kullanabilir.

Kontrol kablosu örneğin şu devrelere hizmet edebilir:

• Motor kontrolü
• Vana komutları
• Röle bağlantıları
• Interlock devreleri
• Yardımcı sistemler

Enstrümantasyon kablosu ise şu uygulamalarda öne çıkar:

• Basınç ölçümü
• Akış ölçümü
• Seviye ölçümü
• Sıcaklık izleme
• Proses transmitterleri
• DCS loop’ları

Dolayısıyla aynı dış kılıf, zırh veya yangın özelliğine sahip olmaları iki kabloyu elektriksel olarak aynı hale getirmez.

Projeye özel RFQ hazırlarken enstrümantasyon kablosu şartname rehberimizden yararlanabilirsiniz.

Kontrol ve Enstrümantasyon Kablosu Seçiminde Yaygın Hatalar

Her Sinyal Kablosunu Enstrümantasyon Kablosu Sanmak

Kontrol, enstrümantasyon, bus ve Ethernet kabloları farklı elektriksel amaçlara hizmet eder.

Yalnızca İletken Kesitine Bakmak

Aynı mm² değeri aynı sinyal performansı anlamına gelmez.

Pair ve Triad Yapısını Göz Ardı Etmek

Saha cihazının bağlantı mimarisi doğru eleman düzenini belirler.

Her Ekranı Aynı Sanmak

Genel ekran ile bireysel pair veya triad ekranı farklı EMI problemlerini çözer.

Ekranlı Kontrol Kablosunu Otomatik Enstrümantasyon Kablosu Sanmak

Ekran tek başına kapasitans, pair geometrisi veya transmission özelliklerini tanımlamaz.

Her Kontrol Devresinde Enstrümantasyon Kablosu Kullanmak

Gereksiz pair ve ekran katmanları maliyeti ve dış çapı artırabilir.

Zırh ile Ekranı Karıştırmak

Çelik zırh mekanik korumayı, elektriksel ekran ise EMI kontrolünü hedefler.

LSZH’yi Yangına Dayanım Sanmak

Halojensiz malzeme devre bütünlüğünü otomatik olarak sağlamaz.

Sınıf 5 İletkeni Sürekli Hareket Onayı Sanmak

Drag-chain ve robotik hareket özel dinamik kablo tasarımı ister.

Enstrümantasyon Kablosunu Ethernet Yerine Kullanmak

Ethernet kontrollü empedans ve yüksek frekans transmission parametreleri ister.

Ekran Sonlandırmasını Planlamamak

Kablo ekranı doğru EMC topraklama ve sonlandırma stratejisi olmadan beklenen sonucu vermeyebilir.

Standart Numarasını Tek Başına Yeterli Sanmak

Aynı standarda referans veren iki ürün farklı pair, ekran, zırh ve kılıf yapılarına sahip olabilir.

Kontrol ve Enstrümantasyon Kablosu Nasıl Seçilir?

1. Sinyalin İşlevini Belirleyin

Ölçüm, kontrol komutu, on/off sinyali veya dijital haberleşme olduğunu netleştirin.

2. Bağlı Ekipmanı Kontrol Edin

Transmitter, PLC, DCS, röle, vana veya aktüatör üreticisinin elektriksel gereksinimlerini inceleyin.

3. Damar Düzenini Seçin

Devre mimarisine göre multicore, pair veya triad yapısını belirleyin.

4. EMI Ortamını Değerlendirin

Motor, VFD, transformatör, şalt ve güç kablolarına olan mesafeyi kontrol edin.

5. Ekranlama Yapısını Belirleyin

Ekransız, genel ekranlı, bireysel ekranlı veya kombine ekranlı yapıyı gerçek EMC ihtiyacına göre seçin.

6. Elektriksel Parametreleri Kontrol Edin

Gerilim, direnç, kapasitans ve sinyal iletim değerlerini ilgili devreyle karşılaştırın.

7. Mekanik Korumayı Seçin

Darbe, ezilme veya kemirgen riski varsa uygun SWA, SWB veya başka mekanik koruma ekleyin.

8. Kılıf Malzemesini Belirleyin

PVC veya LSZH seçimini yangın, çevre ve montaj şartlarına göre yapın.

9. Standardı Doğrulayın

Projenin EN, IEC, müşteri veya sektör şartnamesini kontrol edin.

10. Komple Datasheet’i Karşılaştırın

Son olarak gerçek üretilecek kablonun bütün elektriksel, mekanik ve çevresel değerleri karşıladığını doğrulayın.

Kontrol ve Enstrümantasyon Kablosu Seçim Tablosu

Devre / Uygulama	İlk Değerlendirilecek Kablo	Temel Neden
PLC → röle	Kontrol kablosu	Multicore discrete kontrol
Start / stop devresi	Kontrol kablosu	Basit on/off fonksiyonu
Limit switch	Kontrol kablosu	Discrete durum sinyali
4–20 mA transmitter	Enstrümantasyon kablosu	Hassas analog ölçüm
3 telli RTD	Triad enstrümantasyon kablosu	Üç ilişkili iletken
Yoğun analog loop grubu	PiMF / TiMF	Devreler arası daha yüksek ayrım
VFD yakınındaki kontrol hattı	Ekranlı kontrol kablosu	EMI koruması
VFD yakınındaki hassas transmitter	Ekranlı enstrümantasyon kablosu	EMI ve signal integrity
Industrial Ethernet	Dedicated Ethernet kablosu	Kontrollü yüksek frekans parametreleri
Yüksek mekanik risk	İşleve uygun kablo + zırh	Mekanik koruma ayrı seçimdir

Kontrol ve Enstrümantasyon Kablosu RFQ’sunda Neler Yer Almalı?

“Kontrol kablosu” veya “enstrümantasyon kablosu” şeklindeki genel bir RFQ çok fazla değişkeni açık bırakır.

Teklif talebinde mümkünse şu bilgileri tanımlayın:

• Kablo uygulaması
• Sinyal tipi
• Damar, pair veya triad sayısı
• İletken kesiti
• İletken sınıfı
• Çalışma gerilimi
• İzolasyon malzemesi
• Bireysel ekran gereksinimi
• Genel ekran gereksinimi
• Dren teli
• Kapasitans sınırı gerekiyorsa değeri
• İletken direnci
• İç kılıf gereksinimi
• SWA veya SWB gereksinimi
• Dış kılıf malzemesi
• PVC veya LSZH
• CPR sınıfı
• Varsa yangına dayanım gereksinimi
• UV dayanımı
• Yağ veya hidrokarbon dayanımı
• Kimyasal dayanım
• Çalışma sıcaklığı
• Montaj sıcaklığı
• Minimum bükülme yarıçapı
• İlgili standart
• Müşteri veya proje şartnamesi
• Gerekli test raporları
• Sertifikalar

Böylece üretici ürün adından varsayım yapmak yerine gerçek elektriksel ve mekanik ihtiyaca göre konstrüksiyon teklif eder.

ETK Kablo Kontrol ve Enstrümantasyon Kablosu Çözümleri

ETK Kablo, endüstriyel otomasyon, üretim, enerji, petrol ve gaz, petrokimya ve altyapı projeleri için hem kontrol hem enstrümantasyon kabloları üretir.

Kontrol tarafında YSLY, YSLCY ve YSLYCY gibi PVC konstrüksiyonların yanında HSLH, HSLCH ve HSLHCH gibi halojensiz alternatifler bulunur.

Proje düşük EMI ortamında ekransız yapı seçebilir. Buna karşılık motor, VFD veya güç ekipmanlarına yakın kontrol devreleri bakır örgü ekranlı konstrüksiyonlardan fayda görebilir.

Enstrümantasyon tarafında ise RE-2X(St) ailesi pair ve triad, genel ekran, PiMF/TiMF, PVC, halojensiz, SWA ve SWB seçeneklerini farklı kombinasyonlarda sunar.

Dolayısıyla seçim yaparken önce kablonun kontrol mü yoksa ölçüm işlevi mi taşıdığını belirleyin. Ardından ekran, zırh, yangın ve çevresel özellikleri ayrı mühendislik kararları olarak ekleyin.

Kontrol ve Enstrümantasyon Kablosu Hakkında Sıkça Sorulan Sorular

Kontrol kablosu ile enstrümantasyon kablosu arasındaki temel fark nedir?

Kontrol kablosu çoğunlukla komut ve anahtarlama fonksiyonlarını taşır. Enstrümantasyon kablosu ise ölçüm ve proses sinyallerine daha fazla odaklanır.

Enstrümantasyon kablosu kontrol kablosu mudur?

İki kategori bazı standart ve uygulamalarda kesişebilir. Ancak enstrümantasyon kablosu genellikle pair, triad, ekranlama ve elektriksel signal integrity açısından daha özel konstrüksiyon kullanır.

Kontrol kablosu analog sinyal taşıyabilir mi?

Evet, uygun elektriksel özelliklere sahipse taşıyabilir. Ancak hassas proses ölçümlerinde özel enstrümantasyon kablosu çoğunlukla daha uygun seçimdir.

Enstrümantasyon kablosu kontrol sinyali taşıyabilir mi?

Evet, uygun devrede taşıyabilir. Bununla birlikte gerilim, iletken kesiti ve mekanik konstrüksiyon kontrol devresinin ihtiyacını karşılamalıdır.

Enstrümantasyon kablosunda neden pair kullanılır?

İlişkili iki iletkeni birlikte bükmek elektromanyetik bağlaşımı kontrol etmeye ve daha dengeli elektriksel davranış sağlamaya yardımcı olur.

Triad ne zaman kullanılır?

Üç ilişkili iletken isteyen 3 telli RTD gibi devrelerde triad doğal seçim olabilir.

PiMF ne demektir?

PiMF, her bükümlü pair’in ayrı metalik folyo ekran taşıdığı konstrüksiyondur.

TiMF ne demektir?

TiMF, her üç iletkenli triadın kendi metalik folyo ekranına sahip olduğu yapıdır.

Kontrol kablosunda ekran gerekli midir?

Her zaman değil. EMI ortamı, sinyal tipi ve bağlı ekipman ihtiyacı ekran kararını belirler.

Enstrümantasyon kablosunda ekran gerekli midir?

Her durumda zorunlu değildir. Bununla birlikte hassas proses sinyalleri nedeniyle ekranlı yapılar çok yaygındır.

4–20 mA için hangi kablo kullanılmalı?

Uygun pair düzeni ve ekranlama taşıyan enstrümantasyon kablosu çoğunlukla güçlü seçimdir. Nihai kararı loop tasarımı ve cihaz şartnamesine göre verin.

PLC ile röle arasında hangi kablo kullanılır?

Devre özellikleri uygunsa multicore kontrol kablosu yaygın bir çözümdür.

Ekranlı kontrol kablosu PiMF yerine kullanılabilir mi?

Otomatik olarak hayır. PiMF her pair için ayrı ekran sunar ve enstrümantasyon devresi farklı kapasitans veya elektriksel parametreler isteyebilir.

SWA enstrümantasyon kablosu var mıdır?

Evet. Mekanik koruma gerektiğinde enstrümantasyon kablosu SWA zırh taşıyabilir.

Kontrol kablosu zırhlı olabilir mi?

Evet. Kablo fonksiyonu ile mekanik zırh iki ayrı tasarım kriteridir.

LSZH kablo enstrümantasyon kablosu mudur?

LSZH kablonun malzeme ve yangın davranışıyla ilgilidir. Hem kontrol hem enstrümantasyon kabloları LSZH konstrüksiyona sahip olabilir.

Enstrümantasyon kablosu Ethernet kablosunun yerine geçer mi?

Genel olarak hayır. Ethernet kablosu belirli empedans, bant genişliği ve yüksek frekans transmission özellikleri ister.

EN 50288-7 yalnızca enstrümantasyon kablosu standardı mıdır?

Standart, analog ve dijital sinyal iletimi için enstrümantasyon ve kontrol sistemlerini bağlayan çok elemanlı metalik kabloları kapsar.

Hangi kabloyu seçmeliyim?

Önce sinyal fonksiyonunu belirleyin. Ardından multicore, pair veya triad yapısını; ekranlamayı; elektriksel parametreleri; mekanik korumayı; kılıfı ve ilgili standardı birlikte değerlendirin.

Sonuç: Kontrol ve Enstrümantasyon Kablosu Nasıl Ayrılır?

Kontrol ve enstrümantasyon kablosu arasındaki temel fark ürün adından çok devrenin görevinde ortaya çıkar.

Kontrol kablosu çoğunlukla makine ve otomasyon ekipmanları arasında komut, switching, interlock ve yardımcı kontrol fonksiyonlarını taşır. Bu nedenle multicore yapı birçok uygulamada pratik çözüm sunar.

Buna karşılık enstrümantasyon kablosu saha cihazlarından gelen ölçüm bilgisini PLC, DCS veya izleme sistemine güvenilir biçimde taşımaya odaklanır. Bu nedenle pair veya triad geometrisi, ekranlama ve elektriksel transmission özellikleri daha fazla önem kazanır.

Ancak iki aileyi tamamen ayrı dünyalar gibi değerlendirmeyin. Aynı PLC panosunda hem multicore kontrol kabloları hem de ekranlı enstrümantasyon pair’leri bulunabilir.

Ayrıca ekranın bulunması tek başına kablonun işlevini değiştirmez. YSLCY ekranlı kontrol kablosudur; PiMF ise bireysel ekranlı enstrümantasyon mimarisidir.

Zırhı da ayrı değerlendirin. SWA ve SWB mekanik koruma sağlar; kablonun kontrol veya enstrümantasyon fonksiyonunu belirlemez.

Aynı yaklaşımı malzeme ve yangın performansında da uygulayın. PVC, LSZH, CPR ve yangında devre bütünlüğü, sinyal fonksiyonundan bağımsız şartname kriterleridir.

Son olarak kablo değişimini yalnızca kesit veya gerilim benzerliğine göre yapmayın. Kapasitans, pair/triad düzeni, ekran yapısı, signal integrity, EMI ortamı ve bağlı cihaz gereksinimleri de eşleşmelidir.

Böylece proje en karmaşık veya en pahalı kabloyu değil, gerçek elektriksel görevi, montaj ortamını ve sistem performansını karşılayan doğru kablo konstrüksiyonunu seçer.
