Yangın Alarm Kablosu Seçimi: Kablo Türleri ve Proje Gereksinimleri

Yangın alarm kablosu seçimi, yalnızca kırmızı kılıflı bir kablo bulmakla bitmez. Proje ekibi iletken yapısını, ekranı, kılıf malzemesini ve yangın performansını birlikte değerlendirmelidir. Ayrıca kablonun elektriksel özellikleri, alarm panelinin çalışma sınırlarına uymalıdır.

Örneğin PVC kullanımına izin veren bir iç ortam devresi, J-Y(St)Y tipi bir kabloyla çalışabilir. Buna karşılık düşük duman ve halojensiz malzeme isteyen bir proje J-H(St)H yapısını tercih edebilir. Devre yangın sırasında da görevini sürdürmek zorundaysa ekip ayrıca uygun yangına dayanım performansını aramalıdır.

Bu rehber, başlıca kablo türlerini bina ve altyapı projeleri açısından karşılaştırır. Böylece algılama çevrimleri, alarm cihazları ve kritik kontrol devreleri için hangi özelliklere bakmanız gerektiğini açıklığa kavuşturur.

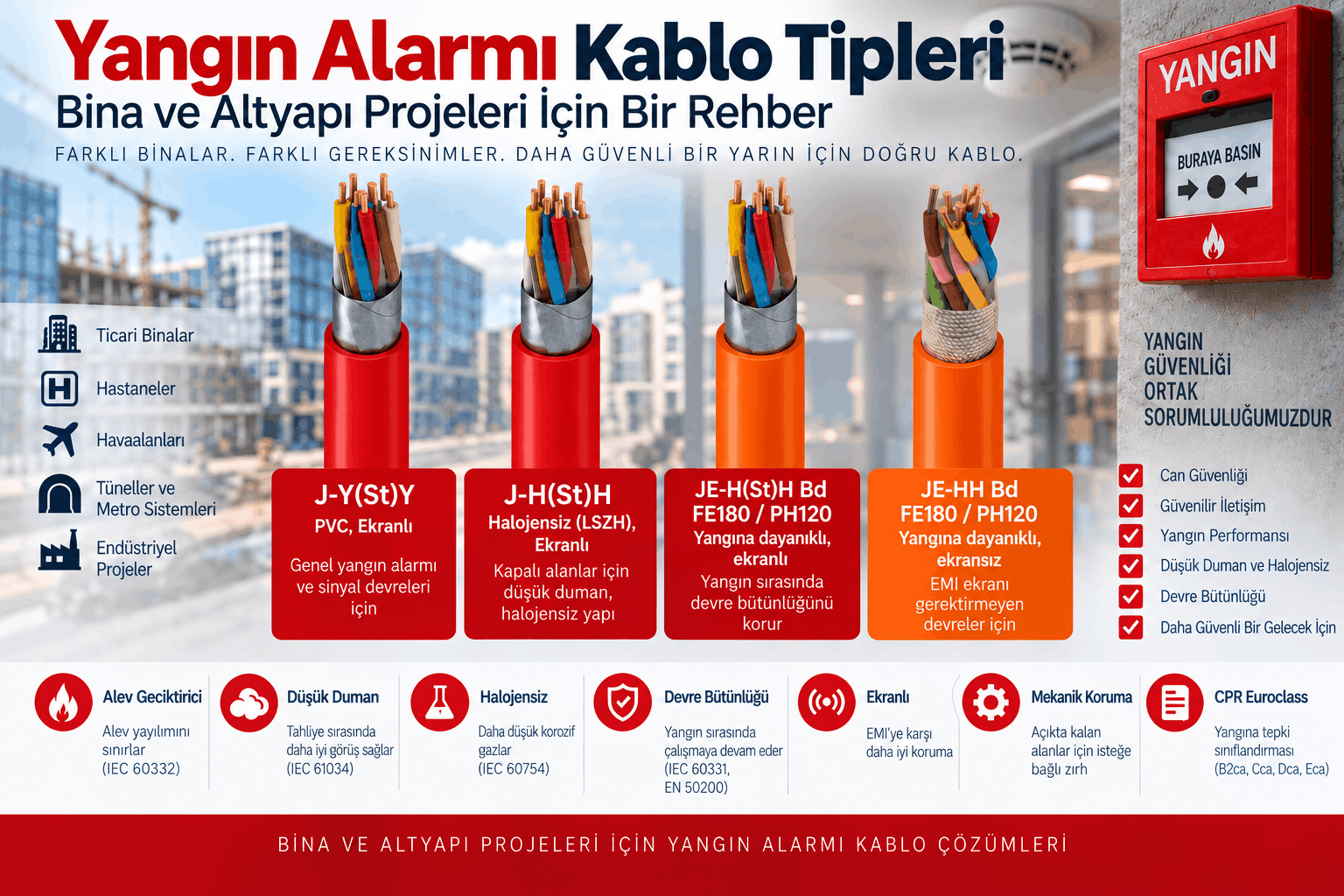

Yangın Alarm Kablosu Seçimi: Temel Karşılaştırma

Öncelikle kablonun hangi sorunu çözdüğünü belirleyin. PVC veya halojensiz yapı malzeme davranışını etkiler. Ekran, elektromanyetik girişime karşı korumaya katkı sağlar. Yangına dayanıklı yapı ise tanımlı test koşullarında devre bütünlüğünü hedefler.

Kablo türü	Temel özellik	Seçimde belirleyici gereksinim
J-Y(St)Y	PVC izolasyon ve dış kılıf, genel ekran	PVC kullanımına izin veren alarm ve haberleşme devreleri
J-H(St)H	Halojensiz izolasyon ve dış kılıf, genel ekran	Düşük duman ve halojensiz malzeme gereksinimi
JE-H(St)H Bd FE180 PH120	Ekranlı, halojensiz, yangına dayanıklı yapı	Yangın sırasında devre bütünlüğü ve ekranlama ihtiyacı
JE-HH Bd yangına dayanıklı yapı	Genel sinyal ekranı içermeyen, halojensiz yapı	Ek ekran gerektirmeyen devrelerde yangına dayanım ihtiyacı
Yangına dayanıklı LIH ailesi	Ürüne göre farklı damar, çift ve ekran seçenekleri	Acil kontrol ve sinyal devresine uygun kablo geometrisi
Mekanik korumalı yangın güvenliği kablosu	Temel kablo yapısına ek mekanik koruma	Darbe, ezilme veya güzergâhtaki diğer mekanik riskler

Ancak bu tablo, ürünleri düşükten yükseğe doğru sıralamaz. Her yapı farklı bir ihtiyaca cevap verir. Bu nedenle en doğru seçenek, devrenin görevine ve proje şartnamesine bağlıdır.

Yangın Alarm Kablosu Hangi Görevi Üstlenir?

Yangın alarm kabloları, algılama ve alarm sistemindeki cihazlar arasında sinyal, veri veya uygun devrelerde besleme taşır. Kontrol paneli bu bağlantılar üzerinden sahadaki cihazları izler ve alarm senaryosunu yönetir.

Sistem mimarisine göre kablo şu ekipmanları birbirine bağlayabilir:

• Duman ve sıcaklık dedektörleri
• Yangın ihbar butonları
• Yangın alarm kontrol panelleri
• Sirenler ve flaşörler
• Giriş ve çıkış modülleri
• Yangın damperi kontrol arayüzleri
• İzleme ve acil durum haberleşme ekipmanları

Bununla birlikte her devre aynı işi yapmaz. Örneğin bir dedektör hattı ile bir tahliye sistemi devresi farklı elektriksel sınırlar taşıyabilir. Dolayısıyla proje ekibi tüm sisteme tek bir kablo tanımı uygulamamalıdır.

Yangın Alarm Kablosu Seçimi ile Yangına Dayanım Arasındaki İlişki

Bir kablonun yangın alarm sisteminde görev alması, yangın sırasında çalışmayı sürdüreceğini tek başına göstermez. Burada uygulama adı ile performans tanımı farklı anlamlar taşır.

• Yangın alarm kablosu: Kablonun kullanım alanını anlatır.
• Alev geciktirici kablo: İlgili test koşullarında alev yayılımını sınırlar.
• Yangına dayanıklı kablo: Tanımlı yangın testinde belirli bir süre devre bütünlüğünü korur.
• LSZH kablo: Düşük duman ve halojensiz malzeme özelliklerine odaklanır.

Örneğin bir kablo alev yayılımı testini karşılayabilir. Ancak aynı kablo doğrudan yangın etkisi altında elektriksel sürekliliğini kaybedebilir. Bu nedenle kritik devrelerde yalnızca “alev geciktirici” ifadesi yeterli olmaz.

Bu ayrımı daha ayrıntılı incelemek için kablo yangın performansı rehberine bakabilirsiniz. Proje şartnamesi alev yayılımını, duman davranışını ve devre bütünlüğünü ayrı maddelerle tanımlamalıdır.

PVC Yapıda Yangın Alarm Kablosu Seçimi: J-Y(St)Y

J-Y(St)Y Lg yangın alarm kablosu, PVC izolasyon ve PVC dış kılıf kullanır. ETK Kablo bu yapıda tek telli bakır iletkenlere, bükümlü çiftlere ve genel folyo ekrana yer verir.

Al/PET ekran ve kalaylı bakır toprak teli, ekran bağlantısı için uygun bir yapı oluşturur. Böylece kablo, çevredeki elektromanyetik girişimin sinyal hattına etkisini azaltmaya yardımcı olur.

Proje PVC kullanımına izin veriyorsa J-Y(St)Y, korumalı iç ortam alarm ve haberleşme devrelerinde bir seçenek oluşturur. Bununla birlikte mühendis, panel uyumluluğunu ve elektriksel sınırları ayrıca kontrol etmelidir.

Ayrıca standart J-Y(St)Y adını yangına dayanım belgesi gibi okumayın. Devre yangın sırasında görevini sürdürmek zorundaysa uygun devre bütünlüğü testini karşılayan farklı bir yapı gerekir.

Halojensiz Yangın Alarm Kablosu Seçimi: J-H(St)H

J-H(St)H Lg yangın alarm kablosu, halojensiz izolasyon ve dış kılıf kullanır. ETK Kablo’nun bu ürününde bakır iletkenler, bükümlü çiftler ve Al/PET genel ekran bulunur.

Özellikle kapalı ve insan yoğunluğu yüksek alanlarda proje ekibi duman ile korozif gaz davranışına önem verir. Bu nedenle hastane, otel, havalimanı ve kamu binası projeleri halojensiz yapıları şartnameye ekleyebilir.

Ancak bina türü tek başına kablo seçimini tamamlamaz. Devrenin görevi, tahliye yaklaşımı ve geçerli proje koşulları da kararı etkiler. Üstelik halojensiz malzeme, otomatik olarak yangın altında devre bütünlüğü sağlamaz.

Özellik	J-Y(St)Y	J-H(St)H
İzolasyon ve dış kılıf	PVC	Halojensiz bileşik
Genel ekran	Var	Var
Düşük duman ve halojensiz yapı	LSZH yapıya eşdeğer değildir	İlgili ürünün test özelliklerine göre karşılar
Devre bütünlüğü	Ürün adı tek başına kanıtlamaz	Ürün adı tek başına kanıtlamaz
Temel seçim nedeni	PVC kullanımına uygun proje koşulları	Duman ve halojen gereksinimleri

Kritik Devrelerde Yangın Alarm Kablosu Seçimi

Bazı acil durum devreleri, yangın başladıktan sonra da görevini sürdürmek zorundadır. Örneğin proje; tahliye, acil haberleşme veya duman kontrol arayüzleri için devre bütünlüğü isteyebilir.

Bu durumda mühendis yalnızca dış kılıf malzemesine bakmaz. Ayrıca yangına dayanım sınıfını, test yöntemini ve gerekli süreyi tanımlar. Kablo üreticisi de bu gereksinime uygun izolasyon ve yangın bariyeri yapısını sunar.

JE-H(St)H Bd FE180 PH120, ekranlı ve halojensiz bir yangına dayanıklı kablo örneğidir. Bu yapının standart J-H(St)H kablodan temel farkı, yalnızca malzemesi veya rengi değildir. Belirleyici özellik, ilgili test koşullarındaki devre bütünlüğü performansıdır.

Buna karşılık ek sinyal ekranı istemeyen uygun devrelerde JE-HH gibi ekransız yangına dayanıklı yapılar gündeme gelebilir. Dolayısıyla ekranlama ve yangına dayanım kararlarını ayrı ayrı verin.

FE180, PH120 ve E90 Aynı Özelliği mi Gösterir?

Bu sınıflar aynı testin farklı sürelerini anlatmaz. Her biri kablo veya kurulum performansının farklı bir yönünü ele alır.

Sınıf	Temel değerlendirme	Proje açısından anlamı
FE180	Referans yangın testinde 180 dakikalık kablo bütünlüğü	Test standardını ve rapor kapsamını kontrol edin.
PH120	İlgili testte yangın ve mekanik şok altında 120 dakikalık devre bütünlüğü	Yalnızca süreye değil, test koşullarına da bakın.
E30, E60, E90	Kablo ile taşıma ve sabitleme düzeninin birlikte fonksiyon bütünlüğü	Kurulum, ilgili sistem onayının koşullarını karşılamalıdır.

Örneğin FE180 ibaresi, gerçek bir bina yangınında her koşulda üç saat çalışma garantisi vermez. Benzer şekilde E90 hedefi için yalnızca kabloyu satın almak yeterli olmaz. Destekler, bağlantılar ve montaj düzeni de sistem performansını etkiler.

Ayrıca PH120 ibaresinden otomatik olarak su püskürtme dayanımı sonucu çıkarmayın. Proje böyle bir şart taşıyorsa ilgili test kapsamını ayrıca doğrulayın. Ayrıntılar için FE180, PH120 ve E30–E90 sınıfları rehberini inceleyebilirsiniz.

Yangın Alarm Kablosu Seçimi İçin Ekranlama Kriterleri

Alarm hatları bazen enerji kabloları, motorlar veya elektrik panoları yakınından geçer. Bu güzergâhlarda elektromanyetik girişim, haberleşme kalitesini etkileyebilir. Dolayısıyla panel üreticisinin ekran gereksinimini kontrol edin.

Genel folyo ekran, sinyal devresini dış girişimlere karşı korumaya yardımcı olur. Ancak ekran tek başına tüm haberleşme sorunlarını çözmez. Kablo güzergâhı, enerji hatlarıyla ayrım ve bağlantı kalitesi de önem taşır.

Ayrıca montaj ekibi ekran bağlantısını panel üreticisinin talimatlarına göre yapmalıdır. Her sistem için geçerli tek bir topraklama yöntemi varsaymayın. Projenin elektromanyetik uyumluluk yaklaşımı, bağlantı düzenine yön vermelidir.

Adresli ve Konvansiyonel Sistemlerde Kablo Gereksinimleri

Konvansiyonel sistemler cihazları bölgeler üzerinden izler. Adresli sistemler ise cihazlarla adres bilgisi üzerinden haberleşir. Bununla birlikte “adresli” veya “konvansiyonel” tanımı tek başına kablonun yapısını belirlemez.

Öncelikle panel üreticisinin teknik dokümanındaki şu sınırları inceleyin:

• İzin verilen toplam çevrim direnci
• Kablo kapasitansı sınırı
• Azami hat veya çevrim uzunluğu
• İletken çapı ya da kesiti
• Ekran ve çift yapısı gereksinimi
• Cihaz sayısı ve devrenin akım ihtiyacı

Örneğin bir panelle sorunsuz çalışan kablo, başka bir panelin uzun hat koşullarını karşılamayabilir. Bu nedenle önce sistem uyumluluğunu doğrulayın. Ardından yangın ve çevre gereksinimlerini aynı kablo üzerinde kontrol edin.

Yangın Alarm Kablosu Seçimi: İletken Çapı ve Kesiti

İletken boyutu, devre direncini ve gerilim düşümünü etkiler. Özellikle uzun hatlarda bu ilişki önem kazanır. Ancak tüm yangın alarm sistemleri için tek bir doğru kesit yoktur.

Mühendis; hat uzunluğunu, cihaz yükünü ve panel sınırlarını birlikte hesaplamalıdır. Ayrıca ortam sıcaklığı ile bağlantı noktaları da toplam devre koşullarını etkileyebilir.

Çap ile kesiti karıştırmayın. Örneğin 0,8 mm, dairesel tek telli iletkenin çapını ifade edebilir. Bu değer 0,8 mm² anlamına gelmez. Dairesel bir iletkende 0,8 mm çap yaklaşık 0,50 mm² geometrik kesite karşılık gelir.

Dolayısıyla teklif talebinde birimi açıkça yazın. Üstelik yalnızca kesit değerine bakmak yerine üreticinin azami iletken direncini de kontrol edin. Daha büyük iletken direnci azaltabilir; buna karşılık kablo çapını, ağırlığını ve maliyetini artırır.

Çift Sayısı ve Esnek Yapı Nasıl Belirlenir?

Alarm ve acil kontrol sistemleri farklı damar düzenlerine ihtiyaç duyabilir. Tek çiftli bir algılama hattı ile çok devreli bir kontrol bağlantısı aynı yapıyı gerektirmeyebilir.

Bu nedenle çift sayısını, damar düzenini ve iletken sınıfını sistem mimarisine göre tanımlayın. Ayrıca klemenslerin kabul ettiği iletken boyutunu kontrol edin. Böylece elektriksel olarak uygun bir kablonun bağlantı noktasında sorun çıkarmasını önlersiniz.

Örneğin LIH(St)H-TP FE180 PH120 gibi çift yapılı ürünler, uygun acil sinyal ve kontrol devreleri için farklı bir seçenek sunar. Bununla birlikte esnek iletken yapısı, sürekli hareket veya kablo taşıyıcı zincir uygunluğu anlamına gelmez.

Yangın Testleri ve CPR Sınıfı Nasıl Okunur?

Yangınla ilgili her test aynı soruya cevap vermez. Bu nedenle şartnamede yalnızca “yangına uygun kablo” yazmak teknik belirsizlik yaratır.

Test veya sınıflandırma	Değerlendirme konusu
IEC 60332 serisi	Tanımlı koşullarda alev yayılımı
IEC 60754 serisi	Yanma gazlarının halojen asit gazı ve asitlik gibi özellikleri
IEC 61034 serisi	Tanımlı test koşullarında duman yoğunluğu
İlgili devre bütünlüğü testleri	Yangın etkisi altında elektriksel süreklilik
CPR yangına tepki sınıfı	İlgili sınıflandırma kapsamında yangına tepki performansı

Örneğin IEC 60332-1-2 tek kabloda alev yayılımını ele alır. Demet hâlindeki kablolar için farklı test bölümleri bulunur. Dolayısıyla test numarasının yalnızca ana serisini değil, ilgili bölümünü de şartnameye yazın.

Ayrıca B2ca, Cca veya Dca gibi yangına tepki sınıfları, FE180 ya da PH120 yerine geçmez. Proje her iki performansı da isteyebilir. Bu durumda satın alma ekibi ilgili sınıfı ve devre bütünlüğü belgelerini ayrı ayrı doğrulamalıdır.

Bina ve Altyapı Projelerinde Yangın Alarm Kablosu Seçimi

Bina kullanım amacı, kablo gereksinimlerini etkiler. Ancak aynı bina içindeki her devre aynı performansa ihtiyaç duymaz. Bu nedenle önce devrenin işlevini, ardından güzergâhın koşullarını değerlendirin.

Proje ortamı	Öne çıkan değerlendirmeler
Ticari bina ve ofis	Panel uyumluluğu, ekranlama, PVC veya LSZH şartı
Hastane	Tahliye yaklaşımı, duman davranışı, kritik devrelerin sürekliliği
Havalimanı	Uzun güzergâhlar, insan yoğunluğu, farklı acil durum devreleri
Tünel ve metro	Sınırlı tahliye imkânı, duman, devre bütünlüğü ve mekanik koşullar
Endüstriyel tesis	Elektromanyetik girişim, mekanik riskler ve çevre koşulları
Petrol ve gaz tesisi	Proses alanına özgü çevre şartları ve ilgili tesis gereksinimleri

Örneğin hastanelerde bazı kullanıcılar tahliye için yardıma ihtiyaç duyar. Bu durum, kritik haberleşme ve tahliye devrelerinin önemini artırır. Buna karşılık aynı binadaki her sinyal hattı için aynı süre sınıfını varsaymak doğru olmaz.

Benzer şekilde bir endüstriyel tesisin korumalı kontrol odası ile açık proses alanı farklı riskler taşır. Dolayısıyla proje ekibi kabloyu yalnızca tesis adına göre seçmemelidir.

Dış Ortam ve Mekanik Koruma Gereksinimleri

Bir kablonun yangına dayanıklı olması, dış ortam koşullarına da uygun olduğunu göstermez. Güneş ışığı, nem, su, kimyasallar ve sıcaklık ayrı seçim kriterleridir.

Ayrıca güzergâh darbe veya ezilme riski taşıyorsa mekanik korumayı değerlendirin. Proje, uygun boru veya kanal sistemiyle koruma sağlayabilir. Bazı güzergâhlarda ise zırhlı bir kablo yapısı gerekebilir.

Ancak zırh tek başına yangına dayanım oluşturmaz. Aynı şekilde doğrudan toprağa gömme uygunluğunu da otomatik olarak kanıtlamaz. Bu nedenle temel kablonun yangın, elektrik ve çevre özelliklerini birlikte kontrol edin.

Yangın Alarm Kablosu Seçimi İçin Teklif Kontrol Listesi

Yalnızca “yangın alarm kablosu” yazan bir talep, üreticiye yeterli teknik bilgi vermez. Daha açık bir şartname ise teklifleri aynı ölçütlerle karşılaştırmanızı kolaylaştırır.

Teklif talebinize aşağıdaki bilgileri ekleyin:

1. Sistem tipi, panel modeli ve devrenin görevi
2. Çift veya damar sayısı
3. İletken çapı ya da kesiti ve açık birimi
4. İletken sınıfı ve azami direnç gereksinimi
5. Çalışma gerilimi, hat uzunluğu ve elektriksel sınırlar
6. Genel ekran ve ekran bağlantı teli gereksinimi
7. PVC veya halojensiz izolasyon ve kılıf tercihi
8. Alev yayılımı, duman ve gaz performansı
9. Gerekli devre bütünlüğü sınıfı, test standardı ve süre
10. Varsa E30, E60 veya E90 kurulum sistemi gereksinimi
11. Varsa CPR sınıfı ve ilgili performans beyanı
12. İç ortam, dış ortam ve mekanik koruma koşulları
13. Kılıf rengi, kablo markalaması ve ambalaj uzunluğu
14. Teknik veri föyü, test raporu ve gerekli sertifikalar

Böylece satın alma ekibi yalnızca metre fiyatını karşılaştırmaz. Aynı zamanda tekliflerin elektriksel, çevresel ve yangın performansı açısından eşdeğer olup olmadığını görür.

Seçim Sırasında Hangi Hatalardan Kaçınmalısınız?

En yaygın hata, kablonun tek bir özelliğinden tüm performansını çıkarmaktır. Oysa kırmızı renk, halojensiz kılıf veya çelik zırh farklı bilgiler verir.

• Kırmızı dış kılıfı yangına dayanım kanıtı saymayın.
• LSZH ifadesini devre bütünlüğüyle eş anlamlı kullanmayın.
• IEC 60332 sonucundan yangında çalışma süresi çıkarmayın.
• FE180 ve PH120 sınıflarını yalnızca dakika değerleriyle karşılaştırmayın.
• E90 gereksiniminde montaj sistemini göz ardı etmeyin.
• İletken çapını kesit birimiyle karıştırmayın.
• Panel üreticisinin elektriksel sınırlarını atlamayın.
• Her devreye otomatik olarak aynı kabloyu seçmeyin.

ETK Kablo ile Projeye Uygun Ürün Belirleme

ETK Kablo, standart alarm ve haberleşme devreleri için PVC ve halojensiz ürün seçenekleri sunar. J-Y(St)Y ve J-H(St)H aileleri bu kapsamda farklı malzeme gereksinimlerine cevap verir.

Bunun yanında yangına dayanıklı kablo ürün grubu, kritik sinyal ve kontrol devreleri için farklı yapılar içerir. Ekranlı, ekransız ve çift yapılı seçenekler arasındaki karar, projenin elektriksel ve yangın performansı şartlarına bağlıdır.

Ürün değerlendirmesi için devrenin görevini, panel gereksinimlerini ve güzergâh koşullarını paylaşın. Ayrıca gerekli test sınıflarını açıkça belirtin. Böylece teknik ekip, proje koşullarıyla ürün özelliklerini birlikte karşılaştırabilir.

Sıkça Sorulan Sorular

Yangın Alarm Kablosu Seçimi Neye Göre Yapılır?

Öncelikle devrenin görevini ve alarm panelinin teknik sınırlarını belirleyin. Ardından ekran, iletken boyutu, kılıf ve yangına dayanım şartlarını kontrol edin. Güzergâhın çevresel ve mekanik koşullarını da değerlendirmeye ekleyin.

J-H(St)H ve J-Y(St)Y Arasındaki Temel Fark Nedir?

J-Y(St)Y PVC, J-H(St)H ise halojensiz izolasyon ve dış kılıf kullanır. Her iki yapı genel ekran içerebilir. Ancak bu ürün adları tek başına yangın altında devre bütünlüğünü kanıtlamaz.

Yangın Alarm Kablosu Seçimi İçin LSZH Yeterli mi?

Hayır. LSZH, duman ve halojen özelliklerini ele alır. Devre yangın sırasında çalışmayı sürdürmek zorundaysa ayrıca uygun devre bütünlüğü performansı gerekir.

Yangın Alarm Kablosunun Kırmızı Olması Şart mı?

Kırmızı renk, alarm devrelerini tanımayı kolaylaştırır. Ancak renk gereksinimini proje ve ilgili uygulama kuralları belirler. Ayrıca kırmızı kılıf, kablonun yangına dayanımını kanıtlamaz.

Uzun Hatlarda Yangın Alarm Kablosu Seçimi Nasıl Değişir?

Hat uzadıkça toplam direnç ve kapasitans daha fazla önem kazanır. Bu nedenle panel üreticisinin sınırlarını ve gerilim düşümünü kontrol edin. Yalnızca daha büyük iletken seçmek, tüm uyumluluk sorunlarını çözmeyebilir.

Her Alarm Devresi FE180 PH120 Kablo İster mi?

Bu gereksinimi devrenin görevi, proje şartnamesi ve ilgili kurallar belirler. Kritik devreler belirli yangına dayanım sınıfları isteyebilir. Ancak sistemdeki tüm devrelerin aynı performansa ihtiyaç duyduğunu varsaymayın.
