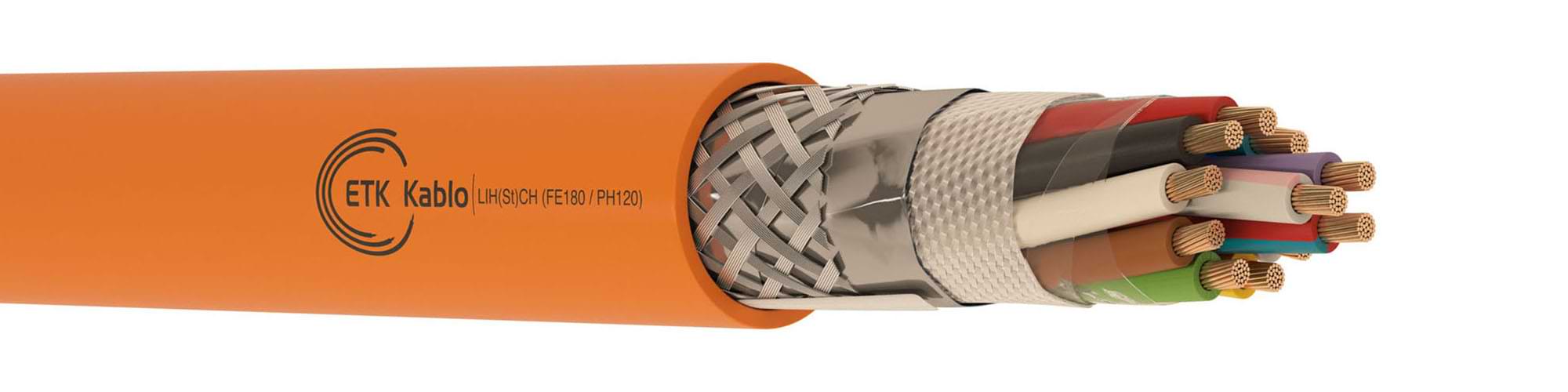

LIH(St)CH FE180 PH120 Yangına Dayanıklı Kablo

Ürün Kodu: LIH(St)CH FE180 PH120

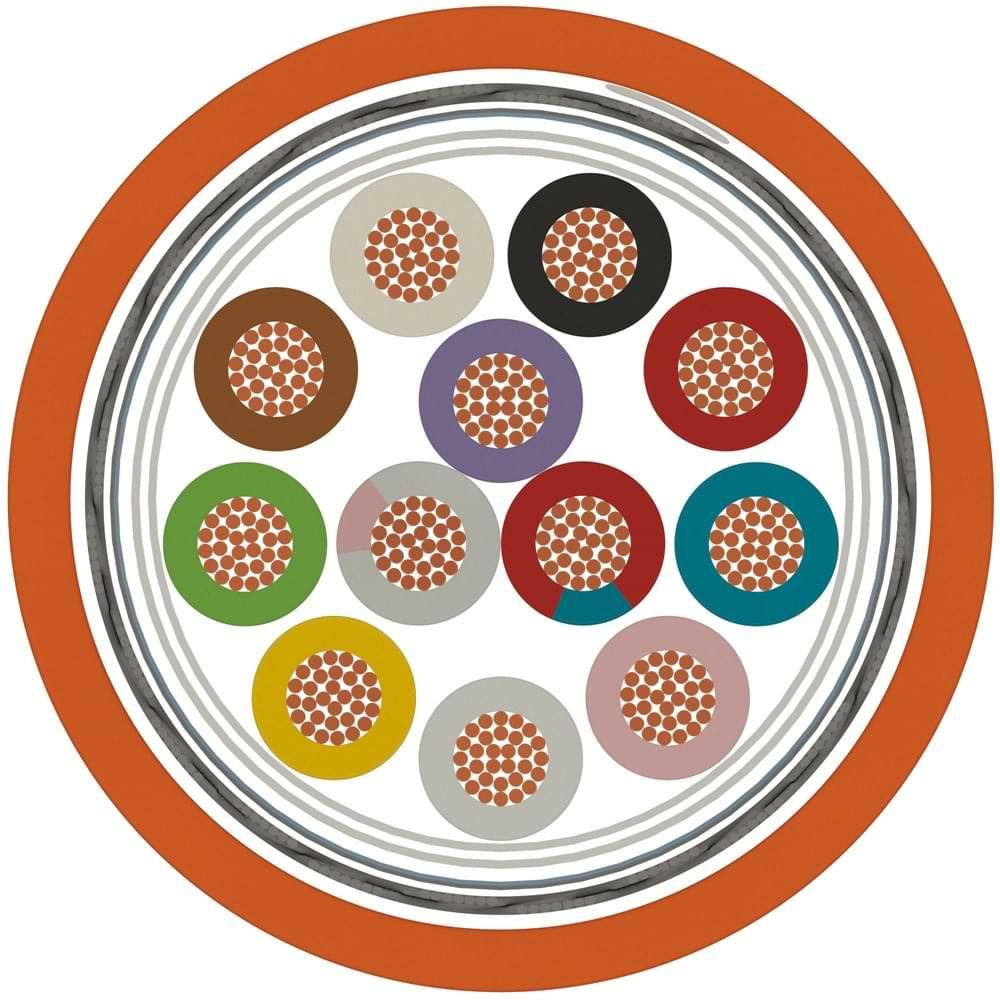

1 – İletken	:	Bükülü elektrolitik bakır iletken (Sınıf 5) (IEC 60228, EN 60228, DIN VDE 0295)
2 – İzole	:	Çapraz bağlı seramik formda polimer bileşke (DIN 47100)
3 – Büküm	:	Katmanlar halinde
4 – Ayırıcı	:	Polyester bant, cam elyaf bant
5 – Ekran	:	Al/PET, Kalaylı bakır örgü
6 – Dış Kılıf	:	Ultraviyole ışınlara dayanıklı halojensiz dış kılıf. RAL 2008 (Turuncu)

İletken Çapı	İletken Direnci Ω/km (20 °C)	İzole Direnci (@500V DC) MΩ/km	Efektif Kapasite nF/m	Çalışma Voltajı V DC	Test Voltajı (@ 1 dakika) V DC
0.50 mm²	39.0	100	100	300	2000
0.75 mm²	26.0	100	100	300	2000
1.00 mm²	19.5	100	100	300	2000
1.50 mm²	13.3	100	100	300	2000
2.50 mm²	8.0	100	100	300	2000

Duman Yoğunluğu Testi	Aşındırıcı Gaz Testi	Halojensizlik tesi	Alev Yayılım Testi	Alev Geciktiricilik Testi
IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2	IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3	IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1	IEC 60332-3-24, VDE 0482-332-3-24, EN 60332-2-24	IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2

Devre Bütünlüğü Testi (FE180)	Şok Testi ile Devre Bütünlüğü (PH120)
IEC 60331-21	EN 50200, VDE 0482-200, BS EN 50200

Part Numarası	Per Sayısı	İletken Sayısı	İletken Çapı (mm)	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.535.2.4.3.0050.0.0002	–	2	–	0,5	5,5	15,6	35	100/500/1000
3.535.2.4.3.0050.0.0003	–	3	–	0,5	5,8	20,1	48	100/500/1000
3.535.2.4.3.0050.0.0004	–	4	–	0,5	6,5	24,6	60	100/500/1000
3.535.3.4.3.0050.0.0005	–	5	–	0,5	7	29,1	72	100/500/1000
3.535.3.4.3.0050.0.0006	–	6	–	0,5	7,5	34,8	84	100/500/1000
3.535.3.4.3.0050.0.0007	–	7	–	0,5	7,5	39,2	87	100/500/1000
3.535.3.4.3.0050.0.0008	–	8	–	0,5	8,1	43,8	103	100/500/1000
3.535.3.4.3.0050.0.0009	–	9	–	0,5	9,4	50,8	120	100/500/1000
3.535.3.4.3.0050.0.0010	–	10	–	0,5	9,4	55,2	124	100/500/1000
3.535.3.4.3.0050.0.0012	–	12	–	0,5	9,8	64,6	142	100/500/1000
3.535.3.4.3.0050.0.0014	–	14	–	0,5	10,4	73,5	161	100/500/1000
3.535.3.4.3.0050.0.0016	–	16	–	0,5	10,9	83,3	178	100/500/1000
3.535.3.4.3.0050.0.0018	–	18	–	0,5	11,5	92,3	202	100/500/1000
3.535.3.4.3.0050.0.0019	–	19	–	0,5	11,5	96,7	205	100/500/1000
3.535.3.4.3.0050.0.0020	–	20	–	0,5	12,1	102,5	222	100/500/1000
3.535.3.4.3.0050.0.0021	–	21	–	0,5	12,1	106,9	223	100/500/1000
3.535.3.4.3.0050.0.0024	–	24	–	0,5	13,4	123,1	261	100/500/1000
3.535.3.4.3.0050.0.0025	–	25	–	0,5	13,4	127,5	275	100/500/1000
3.535.3.4.3.0050.0.0027	–	27	–	0,5	13,7	136,3	284	100/500/1000

Part Numarası	Per Sayısı	İletken Sayısı	İletken Çapı (mm)	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.535.2.4.3.0075.0.0002	–	2	–	0,75	6,1	20	50	100/500/1000
3.535.2.4.3.0075.0.0003	–	3	–	0,75	6,5	26,6	61	100/500/1000
3.535.2.4.3.0075.0.0004	–	4	–	0,75	7	33,4	75	100/500/1000
3.535.3.4.3.0075.0.0005	–	5	–	0,75	7,7	41,2	92	100/500/1000
3.535.3.4.3.0075.0.0006	–	6	–	0,75	8,3	48,5	102	100/500/1000
3.535.3.4.3.0075.0.0007	–	7	–	0,75	8,3	55,1	112	100/500/1000
3.535.3.4.3.0075.0.0008	–	8	–	0,75	9,1	62,6	135	100/500/1000
3.535.3.4.3.0075.0.0009	–	9	–	0,75	10,4	70,5	153	100/500/1000
3.535.3.4.3.0075.0.0010	–	10	–	0,75	10,4	77,4	158	100/500/1000
3.535.3.4.3.0075.0.0012	–	12	–	0,75	10,9	91,3	182	100/500/1000
3.535.3.4.3.0075.0.0014	–	14	–	0,75	11,4	105,4	208	100/500/1000
3.535.3.4.3.0075.0.0016	–	16	–	0,75	12	120	231	100/500/1000
3.535.3.4.3.0075.0.0018	–	18	–	0,75	12,7	135,7	264	100/500/1000
3.535.3.4.3.0075.0.0019	–	19	–	0,75	12,7	142,4	269	100/500/1000
3.535.3.4.3.0075.0.0020	–	20	–	0,75	13,4	150,5	292	100/500/1000
3.535.3.4.3.0075.0.0021	–	21	–	0,75	13,4	157,1	294	100/500/1000
3.535.3.4.3.0075.0.0024	–	24	–	0,75	14,7	177,2	334	100/500/1000
3.535.3.4.3.0075.0.0025	–	25	–	0,75	14,7	183,8	352	100/500/1000
3.535.3.4.3.0075.0.0027	–	27	–	0,75	15,1	197,2	368	100/500/1000

Part Numarası	Per Sayısı	İletken Sayısı	İletken Çapı (mm)	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.535.2.4.3.0100.0.0002	–	2	–	1	6,5	23,5	56	100/500/1000
3.535.2.4.3.0100.0.0003	–	3	–	1	6,9	32	70	100/500/1000
3.535.3.4.3.0100.0.0004	–	4	–	1	7,5	41,3	87	100/500/1000
3.535.3.4.3.0100.0.0005	–	5	–	1	8,2	49,8	107	100/500/1000
3.535.3.4.3.0100.0.0006	–	6	–	1	8,9	59,6	126	100/500/1000
3.535.3.4.3.0100.0.0007	–	7	–	1	8,9	67,9	132	100/500/1000
3.535.3.4.3.0100.0.0008	–	8	–	1	9,8	77,3	158	100/500/1000
3.535.3.4.3.0100.0.0009	–	9	–	1	11,2	86,5	180	100/500/1000
3.535.3.4.3.0100.0.0010	–	10	–	1	11,2	94,7	186	100/500/1000
3.535.3.4.3.0100.0.0012	–	12	–	1	11,7	112,2	215	100/500/1000
3.535.3.4.3.0100.0.0014	–	14	–	1	12,4	132,4	248	100/500/1000
3.535.3.4.3.0100.0.0016	–	16	–	1	13	150,3	276	100/500/1000
3.535.3.4.3.0100.0.0018	–	18	–	1	13,7	166	312	100/500/1000
3.535.3.4.3.0100.0.0019	–	19	–	1	13,7	174,3	318	100/500/1000
3.535.3.4.3.0100.0.0020	–	20	–	1	14,4	182,8	343	100/500/1000
3.535.3.4.3.0100.0.0021	–	21	–	1	14,4	191	346	100/500/1000
3.535.3.4.3.0100.0.0024	–	24	–	1	15,9	218,7	397	100/500/1000
3.535.3.4.3.0100.0.0025	–	25	–	1	15,9	227	419	100/500/1000
3.535.3.4.3.0100.0.0027	–	27	–	1	16,3	243,7	434	100/500/1000

Part Numarası	Per Sayısı	İletken Sayısı	İletken Çapı (mm)	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.535.2.4.3.0150.0.0002	–	2	–	1,5	7,1	33,9	71	100/500/1000
3.535.2.4.3.0150.0.0003	–	3	–	1,5	7,5	46,8	90	100/500/1000
3.535.2.4.3.0150.0.0004	–	4	–	1,5	8,2	59,9	111	100/500/1000
3.535.3.4.3.0150.0.0005	–	5	–	1,5	9	74,3	138	100/500/1000
3.535.3.4.3.0150.0.0006	–	6	–	1,5	9,7	88,3	163	100/500/1000
3.535.3.4.3.0150.0.0007	–	7	–	1,5	9,7	101,2	173	100/500/1000
3.535.3.4.3.0150.0.0008	–	8	–	1,5	10,7	114,8	206	100/500/1000
3.535.3.4.3.0150.0.0009	–	9	–	1,5	12,3	129,1	234	100/500/1000
3.535.3.4.3.0150.0.0010	–	10	–	1,5	12,3	142	243	100/500/1000
3.535.3.4.3.0150.0.0012	–	12	–	1,5	12,9	171,2	285	100/500/1000
3.535.3.4.3.0150.0.0014	–	14	–	1,5	13,6	198,5	326	100/500/1000
3.535.3.4.3.0150.0.0016	–	16	–	1,5	14,2	223,3	363	100/500/1000
3.535.3.4.3.0150.0.0018	–	18	–	1,5	15	250,3	412	100/500/1000
3.535.3.4.3.0150.0.0019	–	19	–	1,5	15	263,1	421	100/500/1000
3.535.3.4.3.0150.0.0020	–	20	–	1,5	15,8	277,6	456	100/500/1000
3.535.3.4.3.0150.0.0021	–	21	–	1,5	15,8	290,5	461	100/500/1000
3.535.3.4.3.0150.0.0024	–	24	–	1,5	17,6	330,1	531	100/500/1000
3.535.3.4.3.0150.0.0025	–	25	–	1,5	17,6	342,9	560	100/500/1000
3.535.3.4.3.0150.0.0027	–	27	–	1,5	18	368,9	582	100/500/1000

Part Numarası	Per Sayısı	İletken Sayısı	İletken Çapı (mm)	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.535.2.4.3.0250.0.0002	–	2	–	2,5	8,2	51,2	96	100/500/1000
3.535.2.4.3.0250.0.0003	–	3	–	2,5	8,7	73	125	100/500/1000
3.535.2.4.3.0250.0.0004	–	4	–	2,5	9,7	97	162	100/500/1000
3.535.3.4.3.0250.0.0005	–	5	–	2,5	10,7	119,9	205	100/500/1000
3.535.3.4.3.0250.0.0006	–	6	–	2,5	11,7	145,3	246	100/500/1000
3.535.3.4.3.0250.0.0007	–	7	–	2,5	11,7	166,7	262	100/500/1000
3.535.3.4.3.0250.0.0008	–	8	–	2,5	12,8	189,7	313	100/500/1000
3.535.3.4.3.0250.0.0009	–	9	–	2,5	14,9	211,8	357	100/500/1000
3.535.3.4.3.0250.0.0010	–	10	–	2,5	14,9	233,2	373	100/500/1000
3.535.3.4.3.0250.0.0012	–	12	–	2,5	15,5	276,3	433	100/500/1000
3.535.3.4.3.0250.0.0014	–	14	–	2,5	16,4	320,9	497	100/500/1000
3.535.3.4.3.0250.0.0016	–	16	–	2,5	17,2	364,3	556	100/500/1000
3.535.3.4.3.0250.0.0018	–	18	–	2,5	18,2	409,7	632	100/500/1000
3.535.3.4.3.0250.0.0019	–	19	–	2,5	18,2	431,1	648	100/500/1000
3.535.3.4.3.0250.0.0020	–	20	–	2,5	19,2	453,4	700	100/500/1000
3.535.3.4.3.0250.0.0021	–	21	–	2,5	19,2	474,8	709	100/500/1000
3.535.3.4.3.0250.0.0024	–	24	–	2,5	21,4	546	815	100/500/1000
3.535.3.4.3.0250.0.0025	–	25	–	2,5	21,4	567,5	863	100/500/1000
3.535.3.4.3.0250.0.0027	–	27	–	2,5	21,8	614	901	100/500/1000

Bükülme Yarıçapı	Çalışma Sıcaklığı Aralığı
10xD mm	-40°C ~ +70°C

Yeni sekmede aç İndir

LIH(St)CH FE180 PH120 Yangına Dayanıklı Kablo

LIH(St)CH FE180 PH120, yangın sırasında sinyal ve kontrol devrelerinin sürekliliğini hedefleyen folyo ve örgü ekranlı kablodur. Sınıf 5 çok telli bakır iletken, seramikleşen çapraz bağlı polimer izolasyon ve turuncu halojensiz dış kılıf içerir. Al/PET folyo ile kalaylı bakır örgü, kablonun iki katmanlı ekranlama yapısını oluşturur.

ETK Kablo’nun yangına dayanıklı kablo ailesindeki bu ürün, yangın performansı ve elektromanyetik ekranlama gerektiren sabit tesisatlara yöneliktir. Çok telli iletken yapısı, pano bağlantılarında ve montaj sırasında esneklik sağlar.

FE180 ve PH120 Yangın Performansı

FE180, ilgili yangın testinin tanımlı koşullarında 180 dakikalık kablo devre bütünlüğünü ifade eder. PH120 ise EN 50200 kapsamında alev ve mekanik şok altında 120 dakikalık devre bütünlüğü sınıfıdır. Ürün dokümantasyonu FE180 için IEC 60331-21, PH120 için EN 50200 referanslarını içerir.

Bu iki sınıf farklı test koşullarını değerlendirir. Ayrıca tesisattaki bağlantılar, destekler ve sabitleme elemanları da sistem sürekliliğini etkiler. Bu nedenle kablo seçimini projenin istediği yangın performansı ve montaj düzeniyle birlikte yapın.

Kullanım Alanları

LIH(St)CH FE180 PH120; ölçüm ve kontrol devreleri, endüstriyel elektronik, bina içi haberleşme ve ses sistemlerinde kullanım alanı bulur. Ayrıca uygun elektriksel özellikleri isteyen güvenlik ve yangın ihbar devrelerinde de görev alır.

Folyo ve bakır örgü ekran, çevredeki elektromanyetik girişimin sinyal üzerindeki etkisini azaltmaya yardımcı olur. Özellikle kontrol panoları ve elektronik ekipmanların bulunduğu güzergâhlarda bu yapı önem taşır. Ekran bağlantısını ise sistem üreticisinin talimatları ve tesisin topraklama düzeniyle uyumlu kurun.

LIH(St)CH FE180 PH120 Kablo Ölçüleri

Ürün ailesi 0,50, 0,75, 1,00, 1,50 ve 2,50 mm² iletken kesitlerini kapsar. Aşağıdaki tablo, ürünün ölçü seçeneklerinden örnekler gösterir. Örneğin 2×1,5 mm², her biri 1,5 mm² kesitli iki iletkeni belirtir.

Kablo Ölçüsü	İletken Sayısı	İletken Kesiti
LIH(St)CH FE180 PH120 2×0,50 mm²	2	0,50 mm²
LIH(St)CH FE180 PH120 4×0,50 mm²	4	0,50 mm²
LIH(St)CH FE180 PH120 2×0,75 mm²	2	0,75 mm²
LIH(St)CH FE180 PH120 4×0,75 mm²	4	0,75 mm²
LIH(St)CH FE180 PH120 2×1,00 mm²	2	1,00 mm²
LIH(St)CH FE180 PH120 2×1,50 mm²	2	1,50 mm²
LIH(St)CH FE180 PH120 4×1,50 mm²	4	1,50 mm²
LIH(St)CH FE180 PH120 2×2,50 mm²	2	2,50 mm²

Diğer damar sayıları, dış çaplar ve ağırlıklar için sayfanın Çeşitler bölümünü inceleyin. Standart ürün katman bükümlü damar yapısına sahiptir. Bükümlü çift gerektiren devreler için LIH(St)CH-TP FE180 PH120 seçeneği bulunur.

Halojensiz Kılıf ve Ekranlama Seçimi

Halojensiz dış kılıf ve düşük duman özellikleri, kablonun yangına tepkisiyle ilgilidir. FE180 ve PH120 ise yangında devre bütünlüğünü ele alır. Dolayısıyla malzeme özellikleri ile devre bütünlüğü, ürün seçiminde birbirini tamamlayan ayrı performans ölçütleridir.

LIH(St)CH, folyo ve örgü ekranı birlikte kullanır. Yalnızca örgü ekran için LIHCH FE180 PH120, yalnızca folyo ekran için LIH(St)H FE180 PH120 seçeneklerini inceleyebilirsiniz.

LIH(St)CH FE180 PH120 Kablo Fiyatı

Fiyat; damar sayısı, iletken kesiti, toplam metraj ve ambalaj tercihine göre değişir. Teklif talebinizde tam ürün adını, kablo ölçüsünü ve teslimat yerini belirtin. Ayrıca proje şartnamenizi ve gerekli test belgelerini paylaşın.

100, 500 ve 1000 metre makara seçenekleri, güncel fiyat ve teslim süresi için ETK Kablo ile iletişime geçin.
