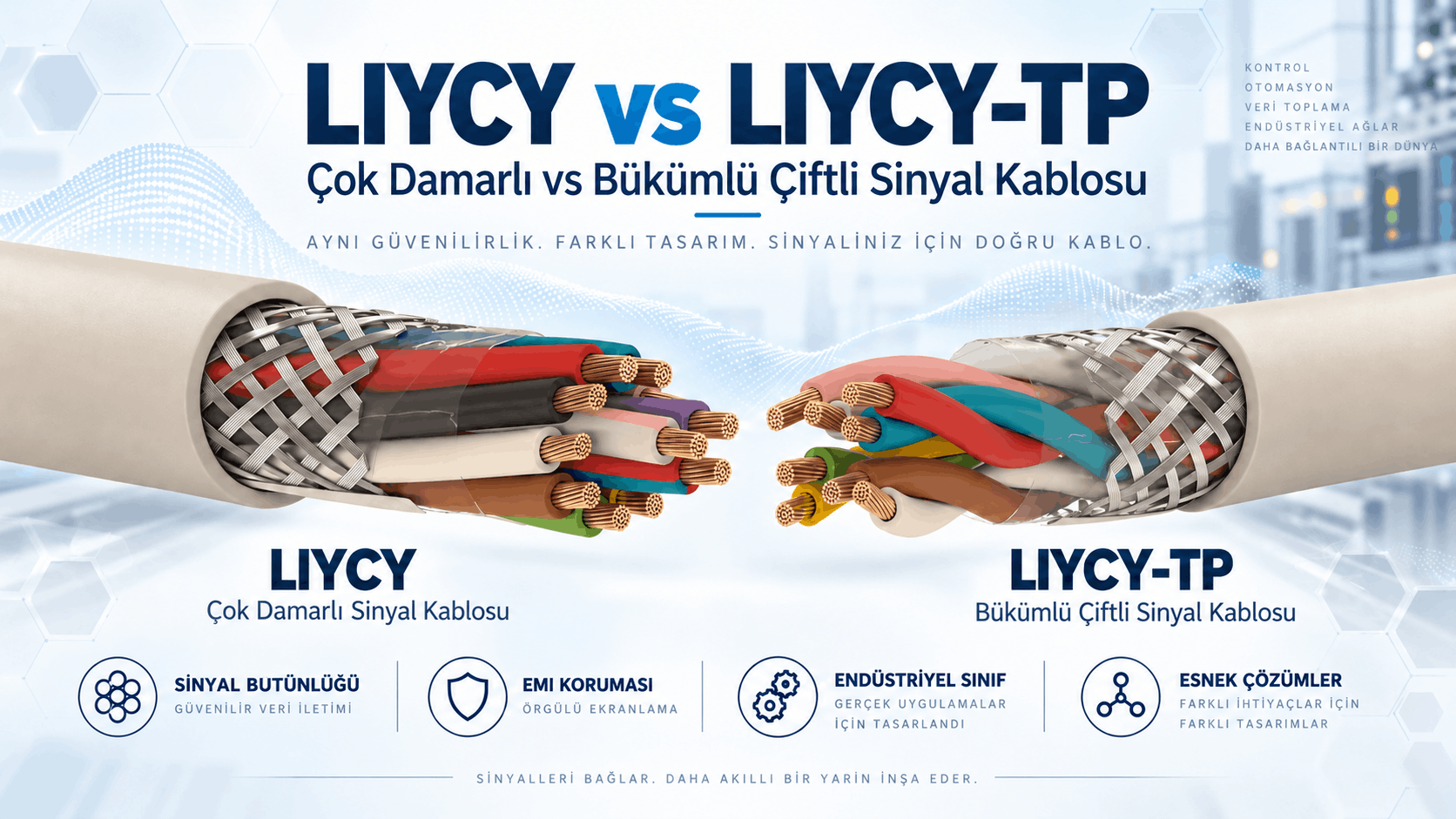

LIYCY ve LIYCY-TP Farkı: Çok Damarlı ve Bükümlü Çift Kablo

LIYCY ve LIYCY-TP farkı, öncelikle damarların kablo içindeki düzeninden kaynaklanır. Standart LIYCY, damarları katmanlar hâlinde bir araya getirir. Buna karşılık LIYCY-TP, iki damarı önce bir çift oluşturacak şekilde büker.

Her iki yapı da PVC yalıtım, genel kalaylı bakır örgü ekran ve PVC dış kılıf içerir. Dolayısıyla seçim, ekranlı veya ekransız kablo tercihinden farklıdır. Asıl soru, devrenin ayrı damarlara mı yoksa belirli sinyal çiftlerine mi ihtiyaç duyduğudur.

Örneğin genel kumanda bağlantılarında standart LIYCY uygun bir seçenek sunar. İki iletkenli ölçüm ve diferansiyel sinyal devrelerinde ise çift bükümü avantaj sağlar. Ancak TP tanımı, tek başına Ethernet, RS-485 veya CAN uyumluluğunu kanıtlamaz.

LIYCY ve LIYCY-TP Farkı: Temel Karşılaştırma

Öncelikle iki kablonun ortak özelliklerini ve damar düzenini ayırmak gerekir. Ayrıca bükümlü çift kablo da birden fazla damar içerir. Buradaki karşılaştırma, çift grupları olmayan standart yapı ile çiftler hâlindeki yapı arasındadır.

Özellik	LIYCY	LIYCY-TP
Damar düzeni	Katmanlar hâlinde damar bükümü	Önce çift bükümü, ardından çiftlerin bir araya gelmesi
Örnek gösterim	4 × 0,50 mm²	2 × 2 × 0,50 mm²
Genel ekran	Kalaylı bakır örgü	Kalaylı bakır örgü
Yalıtım ve dış kılıf	PVC	PVC
Tanımlı sinyal çiftleri	Standart yapıda çift gruplaması yok	Her çiftte birlikte ilerleyen iki damar
Ayrı çift ekranı	Standart yapının bir özelliği değil	TP ifadesi tek başına ayrı ekran anlamı taşımaz
Tipik seçim amacı	Genel ekranlı sinyal ve kumanda bağlantıları	Çift düzeni isteyen ölçüm ve sinyal devreleri
Haberleşme protokolüne uygunluk	Ürünün elektriksel özelliklerine bağlı	Ürünün elektriksel özelliklerine bağlı

LIYCY Kablo Yapısı ve Kullanım Amacı

LIYCY sinyal kontrol kablosu, ince telli bakır iletkenleri genel örgü ekranla birleştirir. Üretici, PVC yalıtımlı damarları katmanlar hâlinde büker. Ardından ayırıcı bant, kalaylı bakır örgü ve PVC dış kılıf uygular.

Bu yapı, birden fazla sinyal iletkenini aynı kablo içinde taşır. Ayrıca genel örgü ekran, çevredeki elektrikli ekipmanlardan gelen elektromanyetik girişimi azaltmaya yardımcı olur.

Bu nedenle LIYCY, uygun elektriksel koşullarda röle kontakları, gösterge devreleri ve düşük gerilimli kumanda bağlantıları için pratik bir seçenektir. Ancak her devrenin akım, gerilim ve parazit gereksinimini ayrıca inceleyin.

Kablo adındaki ilk Y, PVC yalıtımı; C, bakır örgü ekranı; son Y ise PVC dış kılıfı ifade eder. Bununla birlikte standart LIYCY adı, damarların çiftler hâlinde bükümünü belirtmez.

LIYCY-TP Kablo Yapısı ve TP İşareti

TP, İngilizce “twisted pair” ifadesinin kısaltmasıdır ve bükümlü çift anlamına gelir. Üretici, iki yalıtımlı damarı önce birlikte büker. Daha sonra çiftleri aynı kablo çekirdeğinde toplar.

Böylece her iki iletkenli devre, kablo boyunca kendi çift düzenini korur. Genel kalaylı bakır örgü ise bütün çiftlerin çevresinde ortak ekran oluşturur.

ETK’nın LIYCY-TP/TT ürün sayfası, çiftli ve üçlü damar seçeneklerini aynı aile altında sunar. Bu nedenle sipariş sırasında TP çift yapısını ve gereken çift sayısını açıkça belirtin.

Damar Düzeninde LIYCY ve LIYCY-TP Farkı

Standart çok damarlı yapı, farklı devrelere ait iletkenleri aynı dış kılıf altında bir araya getirir. Buna karşılık çift bükümü, belirli iki iletken arasında düzenli bir geometrik ilişki kurar.

Bu fark, özellikle sinyalin iki iletken arasındaki ilişkiye dayandığı devrelerde önem taşır. Örneğin diferansiyel bir alıcı, bu iki iletken arasındaki gerilim farkını izler.

Dolayısıyla yalnızca toplam damar sayısına bakmak yeterli değildir. Öncelikle devre şemasını inceleyin. Ardından her sinyalin hangi iletkenlerle birlikte çalıştığını belirleyin.

4 × 0,50 ile 2 × 2 × 0,50 Aynı mıdır?

Her iki örnek de toplam dört damar içerir. Ancak 2 × 2 gösterimi, iki ayrı çift tanımlar. Bu yüzden aynı damar sayısı ve kesit, aynı kablo yapısı anlamına gelmez.

Gösterim	Anlamı	Toplam damar
4 × 0,50 mm²	Her biri 0,50 mm² kesitte dört damar	4
2 × 2 × 0,50 mm²	Her biri iki damardan oluşan iki çift	4
6 × 2 × 0,50 mm²	Her biri iki damardan oluşan altı çift	12

Ayrıca teklif talebinde “6 damar” ile “6 çift” ifadelerini ayırın. Altı çift, toplam on iki sinyal damarı demektir. Böylece satın alma ve montaj ekipleri aynı yapıyı esas alır.

Parazit Kontrolünde LIYCY ve LIYCY-TP Farkı

Elektromanyetik alanlar, sinyal devresinde istenmeyen gerilimler oluşturabilir. İki ilgili iletken farklı fiziksel yollar izlerse bu etkiler de farklılaşabilir.

Çift bükümü, iki damarın dış parazit kaynağına göre konumunu düzenli olarak değiştirir. Böylece dış etkiler iki iletken üzerinde daha benzer hâle gelir. Uygun bir diferansiyel alıcı da ortak gürültünün bir bölümünü bastırır.

Ancak çift bükümü bütün parazit sorunlarını ortadan kaldırmaz. Kablo uzunluğu, sinyal frekansı, bağlantı elemanları ve alıcının özellikleri de sonucu etkiler.

Çift Bükümü ve Çapraz Konuşma

Çapraz konuşma, bir devrenin yakındaki başka bir devreye istenmeyen sinyal aktarmasıdır. Bu nedenle aynı kablodaki hassas ölçüm kanalları arasında etkileşim oluşabilir.

Çift geometrisi, ilgili iki damarı birlikte tutarak bu etkileşimi sınırlamaya yardımcı olur. Ancak büküm adımı, çiftlerin konumu ve ekran yapısı gerçek performansı belirler.

Dolayısıyla TP işareti, ölçüm sonuçlarının yerini tutmaz. Özellikle uzun hatlarda kapasite ve diğer elektriksel özellikleri teknik veri sayfasından kontrol edin.

Ekranlamada LIYCY ve LIYCY-TP Farkı

İki ürün de genel kalaylı bakır örgü ekran içerir. Bu nedenle TP seçeneği, otomatik olarak daha fazla metalik ekran katmanı sunmaz.

Genel ekran, bütün kablo çekirdeğini çevreler. Çift bükümü ise bir devredeki iki iletkenin geometrisini düzenler. Böylece iki özellik, farklı yollarla sinyal bütünlüğüne katkı sağlar.

TP, ayrı çift ekranı anlamına gelmez. Her çift için bağımsız ekran gerekiyorsa şartnameye bu özelliği ayrıca yazın. Bireysel ve genel ekran karşılaştırması, bu iki ekran düzenini daha ayrıntılı açıklar.

Yapı	Temel görev	Tek başına neyi göstermez?
Çift bükümü	İki ilgili iletkenin geometrik dengesine katkı	Ayrı metalik ekran veya belirli empedans
Genel örgü ekran	Kablo bütünü için elektromanyetik koruma	Her çift arasında bağımsız ekran
Bireysel çift ekranı	Hassas kanallar arasında ek ayrım	Belirli bir haberleşme protokolüne otomatik uygunluk

Analog Ölçümde LIYCY ve LIYCY-TP Farkı

Analog ölçüm devreleri, elektriksel gürültüye karşı dikkatli kablo seçimi gerektirir. Özellikle düşük seviyeli sinyallerde istenmeyen gerilimler ölçüm doğruluğunu etkileyebilir.

Basınç, seviye ve debi transmitterleri farklı arayüzler kullanır. Bu nedenle yalnızca cihazın adına bakmayın. Önce çıkış sinyalini ve bağlantı şemasını inceleyin.

İki iletkenli bir kanal için LIYCY-TP, ilgili damarları aynı çift içinde tutar. Buna karşılık genel çok iletkenli sensör bağlantılarında standart LIYCY yeterli olabilir. Daha kapsamlı saha gereksinimleri için enstrümantasyon kabloları ailesini de değerlendirin.

LIYCY-TP ve 4–20 mA Devreleri

İki telli 4–20 mA devresinde her ölçüm kanalı doğal olarak bir iletken çifti oluşturur. Dolayısıyla çok çiftli kablo, farklı kanalları düzenli biçimde bir araya getirir.

Ancak çift düzeni, çevrim hesabını ortadan kaldırmaz. Besleme gerilimi, transmitter ihtiyacı, alıcı yükü ve kablo direnci birlikte uygun olmalıdır.

Bu yüzden uzun güzergâhlarda toplam çevrim direncini kontrol edin. Ayrıca bir kanalın gidiş ve dönüş iletkenlerini aynı fiziksel çiftten seçin.

Sayısal Haberleşmede LIYCY ve LIYCY-TP Farkı

Diferansiyel haberleşme, bilgiyi iki iletken arasındaki gerilim farkıyla taşır. Bu nedenle dengeli çift geometrisi sinyal iletimine katkı sağlar.

Bununla birlikte haberleşme ağı, yalnızca damar düzenine bağlı değildir. Karakteristik empedans, kapasite, zayıflama ve ağ topolojisi de önem taşır.

Dolayısıyla LIYCY-TP adından hareketle genel bir haberleşme onayı çıkarmayın. Kablonun gerçek elektriksel değerlerini cihaz üreticisinin gereksinimleriyle karşılaştırın.

LIYCY-TP, RS-485 İçin Uygun mudur?

RS-485 uygulamaları dengeli bükümlü çift yapısından yararlanır. Ancak TP kısaltması, belirli bir karakteristik empedans değerini garanti etmez.

Örneğin birçok RS-485 tasarımı yaklaşık 120 ohm karakteristik empedanslı kablo kullanır. Bu nedenle ürünün empedansını, kapasitesini ve hat uzunluğuna uygunluğunu doğrulayın.

Yeni sekmede aç, çift yapısı ve hat sonlandırması arasındaki ilişkiyi açıklar. Kablo seçimini de bu elektriksel gereksinimlerle birlikte ele alın.

Modbus RTU ve CAN İçin Neye Bakmalısınız?

Modbus RTU, RS-485 fiziksel katmanı üzerinden çalışıyorsa kablo da ilgili RS-485 tasarımını karşılamalıdır. Dolayısıyla yalnızca protokol adı veya TP işareti yeterli değildir.

Benzer şekilde CAN ağı da uygun hat özellikleri ister. Bu yüzden empedans, uzunluk, veri hızı ve bağlantı düzenini birlikte inceleyin. Genel amaçlı çiftli kabloyu, teknik doğrulama olmadan özel haberleşme kablosunun yerine koymayın.

LIYCY-TP Ethernet Kablosunun Yerini Tutar mı?

Genel amaçlı LIYCY-TP, tek başına Ethernet kategori gereksinimlerini karşılamaz. Çünkü Cat5e, Cat6 ve Cat6A; zayıflama, çapraz konuşma ve geri dönüş kaybı gibi özellikler için belirli sınırlar içerir.

Bu nedenle bükümlü çift yapısını Ethernet uygunluğuyla eş tutmayın. Yapısal ağlarda uygulamanın gerektirdiği Data/LAN kablosunu seçin.

Elektriksel Özelliklerde LIYCY ve LIYCY-TP Farkı

Damar düzeni önemli bir başlangıçtır. Ancak kablo seçimini tamamlamak için kapasite, iletken direnci ve çalışma gerilimini de kontrol edin.

Özellikle uzun hatlar, küçük elektriksel farkların etkisini artırır. Bu nedenle kısa bir bağlantıda çalışan kablo, daha uzun güzergâhta aynı sonucu vermeyebilir.

Kapasite ve Hat Uzunluğu

Kablo kapasitesi, bağlı olduğu devreye ek yük getirir. Ayrıca uzunluk arttıkça toplam kapasite de yaklaşık aynı oranda artar.

Örneğin aynı kablonun 500 metrelik bölümü, 20 metrelik bölümüne göre yaklaşık 25 kat kapasite oluşturur. Bu örnek, herhangi bir kablo için 500 metre çalışma onayı anlamına gelmez.

Bu nedenle üreticinin birim uzunluk başına kapasite değerini inceleyin. Ayrıca değerin damarlar arası mı yoksa damar-ekran arasında mı olduğunu kontrol edin. Farklı ölçüm koşullarına ait rakamları doğrudan karşılaştırmayın.

İletken Direnci ve Kesit

İletken malzemesi, kesit ve sıcaklık elektriksel direnci etkiler. Çift bükümü ise bu direnci ortadan kaldırmaz.

Dolayısıyla kesiti yalnızca damar veya çift sayısına göre seçmeyin. Devre akımını, uzunluğu ve izin verilen gerilim düşümünü birlikte hesaplayın.

Ayrıca teknik veri sayfasındaki bitmiş kablo değerini esas alın. Üretici bu değerde iletken yapısını ve bükümün etkisini dikkate alır.

Çalışma Gerilimi

TP işareti bir gerilim sınıfı değildir. Aynı ürün ailesindeki farklı kesitler ve yapılar farklı çalışma değerleri taşıyabilir.

Bu yüzden çalışma gerilimini tam ürün koduna ait teknik belgeden alın. Ayrıca test gerilimini sürekli çalışma gerilimiyle karıştırmayın.

Montajda LIYCY ve LIYCY-TP Farkı

İnce telli iletkenler, pano içi yönlendirme ve montaj sırasında esneklik sağlar. Ancak bu özellik, kablonun sürekli hareketli sistemlere uygunluğunu tek başına göstermez.

Örneğin enerji zinciri veya robot uygulaması, tekrarlanan hareket için özel tasarım ister. Bu nedenle minimum bükülme yarıçapını ve hareket koşullarını ayrıca inceleyin.

Çift Düzenini Sonlandırmada Koruyun

Montaj ekibi, bir sinyal devresinin iki iletkenini aynı çiftten seçmelidir. Farklı çiftlerden birer damar almak, amaçlanan geometrik dengeyi bozar.

Bu nedenle çift numaralarını ve renk kodlarını bağlantı planına işleyin. Ayrıca klemense yaklaşırken çift bükümünü gereksiz yere uzun mesafede açmayın.

Böylece üreticinin oluşturduğu çift düzenini bağlantı noktasına kadar korursunuz. Bakım ekibi de devreleri daha kolay takip eder.

Örgü Ekranın Bağlantısı

Örgü ekranın etkisi, sonlandırma kalitesine de bağlıdır. Örneğin uzun ve ince ekran bağlantıları, yüksek frekanslarda ekranın etkisini azaltabilir.

Bu yüzden cihaz üreticisinin elektromanyetik uyumluluk talimatlarını ve projenin topraklama düzenini izleyin. Her uygulamaya tek bir ekran bağlantı kuralı uygulamayın.

Ayrıca güç ve sinyal kablolarının güzergâhını birlikte planlayın. Doğru kablo yapısı, uygun montaj ve güzergâh tasarımıyla birlikte çalışır.

LIYCY ve LIYCY-TP İçin Kılıf ve Yangın Gereksinimleri

Bu iki standart yapı, PVC sinyal kontrol kabloları ailesinde yer alır. Dolayısıyla çift bükümü, kabloyu halojensiz hâle getirmez.

Proje düşük duman ve halojensiz malzeme istiyorsa uygun çiftli alternatiflere yönelin. Örneğin LIHCH-TP türü bir yapı için çift düzenini, ekranı ve gerekli testleri ayrıca doğrulayın. LSZH sinyal kontrol kabloları, bu malzeme yaklaşımını taşıyan ürün seçenekleri sunar.

Ancak halojensiz yapı, yangında devre bütünlüğü anlamına gelmez. Bu nedenle kablo yangın performansını; duman, alev yayılımı ve yangına dayanım başlıkları altında ayrı ayrı değerlendirin.

Benzer şekilde dış ortam veya toprağa gömme uygunluğunu da ürün adından çıkarmayın. UV, su, sıcaklık ve mekanik koruma gereksinimleri için tam ürünün teknik verilerini inceleyin.

Uygulamaya Göre LIYCY veya LIYCY-TP Seçimi

Bir otomasyon panosu farklı sinyal türlerini aynı anda içerir. Bu nedenle bütün devreler için tek kablo tipine yönelmek her zaman uygun sonuç vermez.

Öncelikle her kanalın görevini belirleyin. Ardından damar düzeni, ekran ve elektriksel özellikleri eşleştirin.

Uygulama	İlk değerlendirilecek yapı	Ek kontrol
Röle kontağı ve gösterge bağlantısı	Standart LIYCY	Gerilim, akım ve parazit ortamı
Genel çok iletkenli sensör bağlantısı	Devreye uygun LIYCY	Sensörün bağlantı şeması
İki telli analog ölçüm kanalı	LIYCY-TP	Direnç, kapasite ve ekranlama
4–20 mA çevrimi	Çevrim koşullarına uygun LIYCY-TP	Toplam çevrim direnci ve besleme payı
RS-485 veya CAN hattı	Ağın elektriksel gereksinimlerini karşılayan kablo	Empedans, veri hızı, uzunluk ve sonlandırma
Ethernet ağı	Gerekli Ethernet kategorisine uygun kablo	Kategori ve kanal performansı
Ayrı ekran isteyen hassas kanallar	Bireysel çift ekranlı yapı	Her çiftin ekranı ve genel ekran ihtiyacı
Halojensiz çiftli sinyal hattı	Uygun halojensiz çiftli alternatif	Duman, halojen ve alev testleri

LIYCY ve LIYCY-TP Siparişinde Kontrol Listesi

Teklif talebinde yalnızca “ekranlı sinyal kablosu” yazmak birçok ayrıntıyı açık bırakır. Bunun yerine damar veya çift sayısını ve devrenin elektriksel ihtiyacını belirtin.

• Kablo tipi ve kullanım amacı
• Toplam damar sayısı veya çift sayısı
• İletken kesiti ve iletken sınıfı
• Damar renkleri ve çift tanımlama düzeni
• Genel örgü ekran ve varsa bireysel ekran ihtiyacı
• Çalışma gerilimi ve test gerilimi
• Maksimum iletken direnci ve kapasite
• Gerektiğinde karakteristik empedans
• Sinyal türü, haberleşme arayüzü ve hat uzunluğu
• Montaj sıcaklığı, çalışma sıcaklığı ve bükülme yarıçapı
• Sabit montaj veya hareket gereksinimi
• Kılıf, yangın testleri ve çevresel koşullar

Ayrıca teknik açıdan eşdeğer teklifleri karşılaştırın. Aynı toplam damar sayısı, aynı çift düzenini veya aynı elektriksel performansı göstermez.

ETK Kablo’da LIYCY ve LIYCY-TP Seçenekleri

ETK Kablo, sinyal ve kontrol kabloları ailesinde farklı damar düzenleri sunar. Standart LIYCY, genel örgü ekranlı çok damarlı yapıyı temsil eder. TP seçeneği ise iki iletkenli devreler için çift düzeni ekler.

Seçim sırasında önce sinyal türünü ve kanal düzenini tanımlayın. Ardından kesit, ekran, kapasite ve montaj koşullarını kontrol edin.

Daha kapsamlı saha projelerinde enstrümantasyon kablosu şartnamesi rehberi, teknik gereksinimleri birlikte ele almanıza yardımcı olur. Böylece ürün adının ötesinde, gerçek devre ihtiyacına uygun kablo seçersiniz.

Sıkça Sorulan Sorular

LIYCY ile LIYCY-TP Arasındaki Temel Fark Nedir?

Standart LIYCY, damarları katmanlar hâlinde birleştirir. Buna karşılık LIYCY-TP, önce ikili damar grupları oluşturur. Her iki yapı da genel örgü ekran içerir.

TP, Çift Ekran Anlamına mı Gelir?

Hayır. TP, bükümlü çift anlamına gelir. Dolayısıyla ayrı çift ekranı gerekiyorsa bu özelliği şartnamede ayrıca tanımlayın.

LIYCY-TP Her Zaman 120 Ohm mudur?

Hayır. Çift bükümü, tek başına belirli bir empedans değeri sağlamaz. Bu nedenle haberleşme uygulamasında tam ürünün teknik verilerini kontrol edin.

LIYCY-TP, 4–20 mA Sinyali Taşır mı?

Uygun elektriksel değerler altında bu devrelere hizmet eder. Ancak kablo direnci, besleme gerilimi ve alıcı yükü çevrim hesabını karşılamalıdır.

İki Farklı Çiftten Birer Damar Seçebilir miyim?

Bu yöntem, çift geometrisinin sağladığı avantajı kaybettirir. Bu yüzden bir devrenin ilgili iki iletkenini aynı fiziksel çiftten seçin.

LIYCY-TP, Standart LIYCY’nin Her Yerde Yerini Tutar mı?

Hayır. Genel kumanda devreleri her zaman çift düzenine ihtiyaç duymaz. Ayrıca iki ürünün kesit, çap ve elektriksel değerleri uygulamaya uygun olmalıdır.

Bu Kablolar Sürekli Hareket İçin Uygun mudur?

Esnek iletken yapısı tek başına sürekli hareket uygunluğu göstermez. Bu nedenle enerji zinciri ve robot uygulamalarında hareket için özel tasarım ve test arayın.
