LIYCY LIYY LIHCH LIHH Farkı: Hangisi Seçilmeli?

LIYCY LIYY LIHCH LIHH farkı, iki temel soruyla kolayca açıklanabilir: Kablo metalik ekran gerektiriyor mu ve proje PVC yerine halojensiz malzeme istiyor mu? Bu iki karar, dört kablo arasındaki seçimi büyük ölçüde belirler.

LIYY, PVC izolasyon ve PVC dış kılıf kullanan ekransız bir sinyal kontrol kablosudur. LIYCY aynı PVC yaklaşımını korur ancak kablo çekirdeğinin çevresine kalaylı bakır örgü ekran ekler. Buna karşılık LIHH halojensiz ve ekransız yapı sunar. LIHCH ise halojensiz malzemeleri kalaylı bakır örgü ekranla birleştirir.

Dolayısıyla dört üründen birini otomatik olarak “en iyi” seçenek kabul etmek doğru değildir. Elektromanyetik girişim seviyesi, kablo güzergâhı, yangın ve duman gereksinimleri, bina tipi, sinyal hassasiyeti, iletken kesiti ve proje şartnamesi doğru konstrüksiyonu belirler.

ETK Kablo’nun farklı ekran ve malzeme seçeneklerini sinyal ve kontrol kabloları ürün grubunda inceleyebilirsiniz.

Kısa cevap: EMI seviyesinin düşük olduğu ve PVC’nin kabul edildiği devrelerde LIYY’yi değerlendirin. PVC yapı içinde ek elektromanyetik ekran gerekiyorsa LIYCY öne çıkar. Proje düşük dumanlı ve halojensiz malzeme istiyor ancak metalik ekran gerektirmiyorsa LIHH uygun yaklaşımı sunar. Hem halojensiz yapı hem de bakır örgü ekran gerekiyorsa LIHCH’yi değerlendirin.

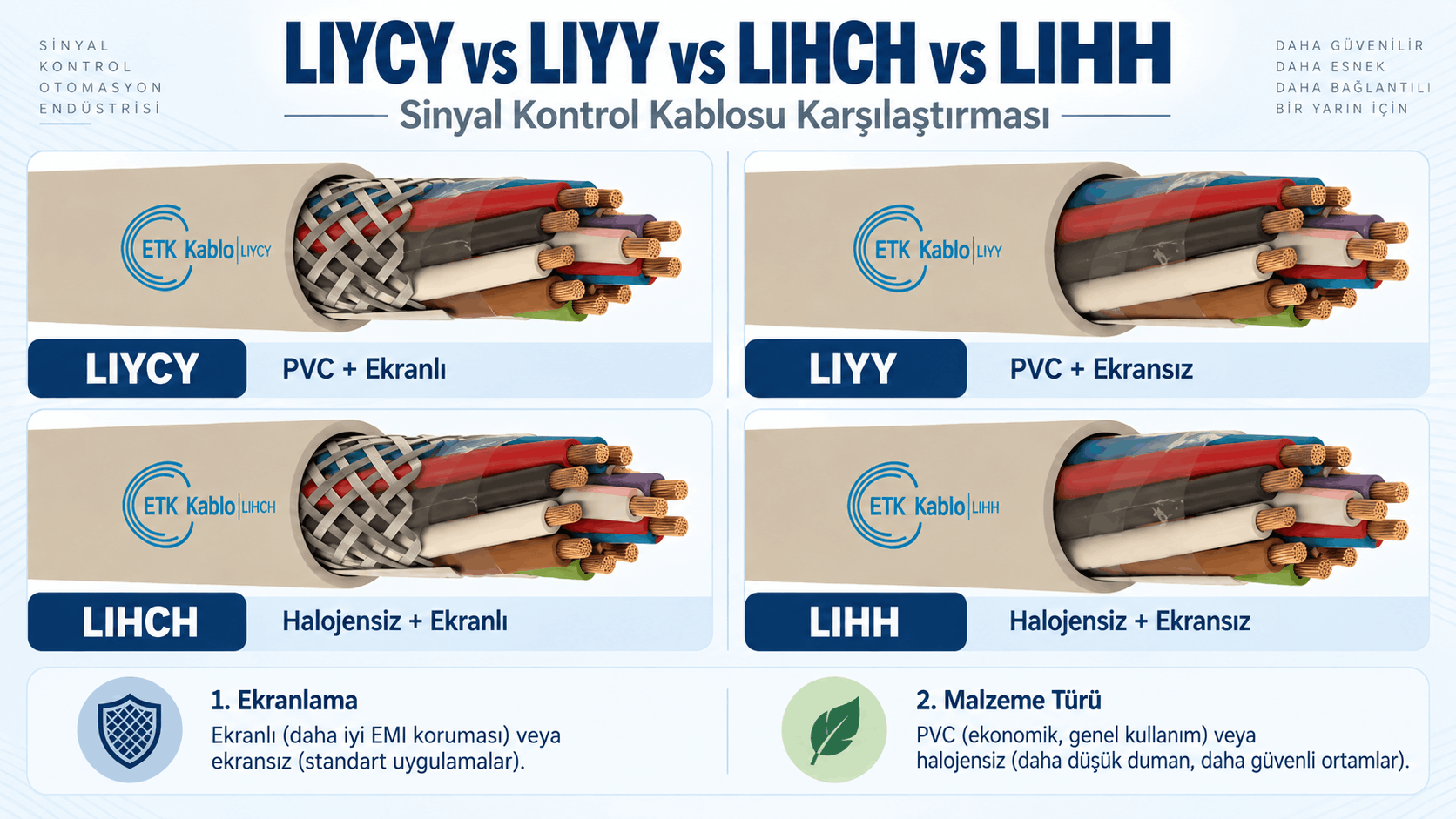

LIYCY LIYY LIHCH LIHH Farkı: Temel Karşılaştırma

Özellik	LIYY	LIYCY	LIHH	LIHCH
İletken	Sınıf 5 bakır	Sınıf 5 bakır	Sınıf 5 bakır	Sınıf 5 bakır
İzolasyon	PVC	PVC	Halojensiz	Halojensiz
Metalik ekran	Yok	Kalaylı bakır örgü	Yok	Kalaylı bakır örgü
Dış kılıf	PVC	PVC	Halojensiz	Halojensiz
EMI koruması	Özel metalik ekran yok	Örgü ekran	Özel metalik ekran yok	Örgü ekran
Halojensiz yapı	Hayır	Hayır	Evet	Evet
Temel seçim mantığı	Düşük EMI + PVC	Yüksek EMI + PVC	Düşük EMI + halojensiz	Yüksek EMI + halojensiz

Bu tablo dört ürünü iki eksende ayırır. İlk eksen ekranlama, ikinci eksen ise malzeme ve yangın davranışıdır.

LIYY = PVC + ekransız
LIYCY = PVC + ekranlı
LIHH = halojensiz + ekransız
LIHCH = halojensiz + ekranlı

Bu nedenle satın alma ekibi dört kabloyu birbirinden tamamen bağımsız ürünler gibi değerlendirmek yerine önce bu iki mühendislik kararını vermelidir.

LIYY Sinyal Kontrol Kablosu Nedir?

LIYY, esnek çok damarlı ve ekransız bir PVC sinyal kontrol kablosudur. ETK Kablo’nun LIYY sinyal kontrol kablosu Sınıf 5 bükülü bakır iletken, PVC izolasyon, polyester ayırıcı ve UV dayanımlı PVC dış kılıf kullanır.

Metalik ekran bulunmadığı için konstrüksiyon nispeten sade kalır. Bu özellik özellikle elektromanyetik girişimin sınırlı olduğu kontrol panolarında, elektronik ekipmanlarda ve genel sinyal devrelerinde avantaj sağlar.

LIYY şu uygulamalarda değerlendirilebilir:

• Kontrol panoları
• Elektronik ekipman bağlantıları
• Endüstriyel otomasyon
• Ölçüm ekipmanları
• İzleme sistemleri
• Düşük frekanslı sinyal devreleri
• EMI seviyesinin düşük olduğu cihaz bağlantıları

Bununla birlikte ekranın bulunmaması her projede dezavantaj oluşturmaz. Güç kablolarından ve önemli elektromanyetik kaynaklardan yeterli mesafe bulunan bir güzergâhta ek metalik ekran gereksiz maliyet ve çap artışı yaratabilir.

LIYCY Sinyal Kontrol Kablosu Nedir?

LIYCY, PVC tabanlı ekranlı sinyal kontrol kablosudur. ETK Kablo’nun LIYCY sinyal kontrol kablosu Sınıf 5 bakır iletken, PVC izolasyon, polyester bant, kalaylı bakır örgü ekran ve PVC dış kılıf kullanır.

Bakır örgü kablo çekirdeğinin tamamını çevreler. Böylece dış elektromanyetik alanların hassas sinyal iletkenleri üzerindeki etkisini azaltmaya yardımcı olur.

Özellikle şu ekipmanların yakınında ekranlama önem kazanabilir:

• VFD ve inverterler
• Servo sürücüler
• Elektrik motorları
• Kontaktörler
• Transformatörler
• Şalt ekipmanları
• Güç elektroniği
• Yüksek akım taşıyan güç kabloları

Ancak LIYCY’yi yalnızca “daha gelişmiş” olduğu düşüncesiyle seçmeyin. EMI riski düşükse LIYY daha sade ve ekonomik çözüm sunabilir.

LIYCY ile LIYY Arasındaki Fark Nedir?

LIYCY ve LIYY arasındaki temel fark metalik ekrandır.

Her iki ürün PVC izolasyon ve PVC dış kılıf kullanır. Ayrıca her iki aile de Sınıf 5 esnek bakır iletken yapısına sahiptir. Bununla birlikte LIYCY’nin kablo çekirdeğinin çevresinde kalaylı bakır örgü ekran bulunur; LIYY ise ekransızdır.

Bu nedenle seçim esas olarak elektromanyetik ortamdan başlar.

Koşul	İlk Seçenek
Düşük EMI	LIYY
Motor veya sürücü yakınında güzergâh	LIYCY
Güç kablolarına yakın sinyal hattı	LIYCY
Korunaklı kontrol panosu	LIYY yeterli olabilir
Hassas düşük seviyeli sinyal	LIYCY değerlendirilebilir

Ayrıca damarların geometrisini de gözden kaçırmayın. Standart LIYCY ile bükümlü çift LIYCY-TP aynı seçim problemi değildir. Bu konuyu LIYCY ve LIYCY-TP farkı rehberimizde ayrıntılı olarak ele alıyoruz.

LIHH Sinyal Kontrol Kablosu Nedir?

LIHH, metalik ekran kullanmayan halojensiz sinyal kontrol kablosudur. ETK Kablo’nun LIHH sinyal kontrol kablosu Sınıf 5 bakır iletken, halojensiz izolasyon ve halojensiz dış kılıf kullanır.

Bu nedenle LIHH’nin temel avantajı elektromanyetik ekranlama değil, yangın sırasında duman ve halojen kaynaklı korozif gaz gereksinimlerine yönelik malzeme yaklaşımıdır.

Proje ekipleri LIHH’yi özellikle şu alanlarda değerlendirebilir:

• Hastaneler
• Okullar ve üniversiteler
• Ofis binaları
• Havalimanları
• Metro ve ulaşım tesisleri
• Kontrol odaları
• İnsan yoğunluğunun yüksek olduğu kapalı alanlar

Öte yandan halojensiz malzeme, kabloyu otomatik olarak ekranlı veya yangına dayanıklı hale getirmez. EMI önemliyse LIHCH gibi ekranlı halojensiz yapı gerekir. Yangında devre bütünlüğü gerekiyorsa da proje ayrıca özel yangına dayanıklı konstrüksiyon istemelidir.

LIHCH Sinyal Kontrol Kablosu Nedir?

LIHCH, halojensiz malzeme ile bakır örgü ekranı aynı konstrüksiyonda birleştirir. ETK Kablo’nun LIHCH sinyal kontrol kablosu Sınıf 5 bakır iletken, halojensiz izolasyon, polyester bant, kalaylı bakır örgü ekran ve halojensiz dış kılıf içerir.

Dolayısıyla LIHCH iki farklı proje gereksinimine aynı anda cevap verir:

• Elektromanyetik girişime karşı ekranlama
• Düşük dumanlı ve halojensiz malzeme yaklaşımı

Bu kombinasyon; kamu binaları, ulaşım altyapıları, hassas elektronik sistemler, kontrol odaları ve elektriksel gürültünün bulunduğu kapalı alanlarda avantaj sağlayabilir.

Ancak LIHCH’yi diğer üç üründen otomatik olarak üstün kabul etmeyin. Proje metalik ekran veya halojensiz malzeme istemiyorsa ek konstrüksiyon yalnızca maliyet ve malzeme miktarını artırabilir.

LIHCH ile LIHH Arasındaki Fark Nedir?

LIHCH ile LIHH arasındaki ilişki, LIYCY ile LIYY arasındaki ilişkiye oldukça benzer.

Her iki kablo halojensiz izolasyon ve dış kılıf kullanır. Buna karşılık LIHCH kalaylı bakır örgü ekran taşırken LIHH metalik ekran içermez.

Dolayısıyla halojensiz malzeme zorunluysa ikinci soru EMI ihtiyacıdır.

EMI düşük → LIHH
EMI önemli → LIHCH

Böylece proje gereksiz bakır ekran eklemek yerine gerçek elektromanyetik koşula göre seçim yapar.

LIYCY LIYY LIHCH LIHH Farkı İki Soruyla Nasıl Belirlenir?

1. Devre Metalik Ekran Gerektiriyor mu?

Öncelikle kablo güzergâhındaki elektromanyetik ortamı inceleyin.

Ekran gerekmiyorsa LIYY veya LIHH grubuna yönelin. Buna karşılık motorlar, VFD’ler, güç devreleri veya diğer elektromanyetik kaynaklar hassas sinyal hattını etkileyebiliyorsa LIYCY veya LIHCH’yi değerlendirin.

2. Proje Halojensiz Malzeme İstiyor mu?

PVC kabul ediliyorsa LIYY veya LIYCY seçenekleri kalır. Proje düşük duman ve halojensiz konstrüksiyon istiyorsa LIHH veya LIHCH öne çıkar.

Dolayısıyla dört ürünün seçimini şu basit matrisle yapabilirsiniz:

	Ekransız	Ekranlı
PVC	LIYY	LIYCY
Halojensiz	LIHH	LIHCH

LIYCY LIYY LIHCH LIHH Farkı: PVC ve Halojensiz Yapı

PVC ile halojensiz malzeme seçimi, ekran kararından bağımsızdır.

PVC birçok endüstriyel uygulamada esneklik, mekanik dayanım ve ekonomik avantaj sağlar. Bu nedenle LIYY ve LIYCY genel otomasyon ve cihaz bağlantılarında yaygın çözüm sunar.

Buna karşılık LIHH ve LIHCH halojensiz malzeme kullanır. Bu konstrüksiyonlar özellikle yangın sırasında duman yoğunluğu ve halojen kaynaklı korozif gazların önem taşıdığı projelerde öne çıkar.

Ancak “PVC kötü, halojensiz iyi” şeklinde genel bir sıralama doğru değildir. Proje ortamı hangi malzemenin gerekli olduğunu belirler. Ayrıntılı karşılaştırma için LSZH ve PVC kablo farkı rehberimizi inceleyebilirsiniz.

Halojensiz Kablo Yangına Dayanıklı mıdır?

Hayır. Bu iki kavram farklı performansları anlatır.

Halojensiz malzeme duman ve yanma gazlarıyla ilgili özellikleri hedefler. Yangına dayanıklı kablo ise belirli yangın koşullarında elektriksel devre bütünlüğünü korumaya odaklanır.

Dolayısıyla standart LIHH veya LIHCH ismini gördüğünüzde otomatik olarak FE180, PH120 veya benzeri devre bütünlüğü performansı varsaymayın.

Aynı şekilde alev geciktiricilik de üçüncü ve ayrı bir konudur. kablo yangın performansı rehberimiz, alev geciktiricilik, LSZH ve yangına dayanıklılık arasındaki farkları ayrıntılı biçimde açıklar.

LIHH ve LIHCH Hangi Yangın Testlerini Kullanır?

ETK’nın standart LIHH ve LIHCH ürünleri; halojensizlik, korozif gaz, duman yoğunluğu ve alev yayılımıyla ilgili farklı IEC testlerine referans verir.

Ürün sayfalarında şu standart aileleri yer alır:

• IEC 60754-1 – halojen asit gazı
• IEC 60754-2 – gazların asitliği ve iletkenliği
• IEC 61034-2 – duman yoğunluğu
• IEC 60332-1-2 – tek kabloda düşey alev yayılımı
• IEC 60332-3 serisi – demetlenmiş kablolarda alev yayılımı

IEC’nin güncel IEC 60332-1-2:2025 standardı, tek bir yalıtılmış iletken veya kablo için 1 kW ön karışımlı alevle düşey alev yayılımı test yöntemini tanımlar.

Bununla birlikte tek bir test diğer yangın özelliklerini otomatik olarak kanıtlamaz. Bu nedenle satın alma ekibi proje şartnamesindeki her kriteri ilgili test raporuyla eşleştirmelidir.

LIYCY ve LIHCH Neden Kalaylı Bakır Örgü Kullanır?

Kalaylı bakır örgü, kablo çekirdeğinin çevresinde iletken bir ekran oluşturur. Örgü yapısı özellikle endüstriyel elektromanyetik ortamda dış girişimin sinyal damarları üzerindeki etkisini azaltmaya yardımcı olur.

Ayrıca kalay kaplama bakır yüzeyin oksidasyon direncini destekler. Bununla birlikte bu özellik kabloya sınırsız kimyasal dayanım kazandırmaz. Dış kılıf malzemesi ve gerçek ortam koşulları hâlâ önem taşır.

Ekran performansı şu faktörlere bağlıdır:

• Örgü kapama oranı
• Tel çapı
• Örgü geometrisi
• Ekran sürekliliği
• Topraklama ve bonding düzeni
• Kablo güzergâhı
• Parazitin frekansı

Ekranlı Kablo Her Zaman Daha mı İyidir?

Hayır. Ekran yalnızca gerçek bir elektromanyetik ihtiyaca cevap verdiğinde avantaj sağlar.

Bakır örgü ilave bakır, üretim adımı ve sonlandırma işi getirir. Ayrıca benzer kesitte kablo ağırlığını ve çapını artırabilir.

Buna karşılık güçlü elektromanyetik girişimin bulunduğu bir projede ekran maliyetinden kaçınmak yanlış ölçümler, kesintili sinyaller, devreye alma gecikmeleri ve arıza araştırmaları gibi çok daha büyük maliyetlere yol açabilir.

Bu yüzden en ekonomik çözüm, en ucuz kablo değil; ihtiyaç duyulan güvenilirliği gereksiz katman eklemeden sağlayan konstrüksiyondur.

LIYCY LIYY LIHCH LIHH Farkı: Endüstriyel Otomasyon

Endüstriyel otomasyon projeleri, dört kablonun da kullanım alanına girebilir. Ancak tesisin her bölümü aynı EMI ve yangın koşullarını taşımaz.

Örneğin korunaklı bir PLC panosu içinde LIYY yeterli performans sağlayabilir. Buna karşılık aynı sinyal hattı bir inverter veya motor grubunun yakınından geçiyorsa LIYCY ekranı avantaj sunabilir.

Kapalı ve insan yoğunluklu bir tesiste halojensiz malzeme şartı devreye girdiğinde aynı mantık LIHH ve LIHCH arasında uygulanır.

Ortam	İlk Değerlendirilecek Kablo
Düşük EMI + PVC kabul ediliyor	LIYY
Yüksek EMI + PVC kabul ediliyor	LIYCY
Düşük EMI + halojensiz şartı	LIHH
Yüksek EMI + halojensiz şartı	LIHCH

LIYCY LIYY LIHCH LIHH: VFD Yakınında Hangisi Seçilmeli?

VFD’ler hızlı anahtarlama nedeniyle önemli elektromanyetik gürültü oluşturabilir. Bu nedenle VFD yakınındaki hassas sinyal devrelerinde LIYCY’nin örgü ekranı LIYY’ye göre avantaj sağlar.

Ancak kablonun hangi devreyi taşıdığını mutlaka kontrol edin. Motor çıkış kablosu, encoder kablosu, analog referans hattı ve genel kontrol sinyali aynı kablo gereksinimlerine sahip değildir.

Dolayısıyla LIYCY’yi özel VFD motor kablosunun yerine otomatik olarak kullanmayın. Öncelikle ekipman üreticisinin elektriksel gereksinimlerini inceleyin.

Sensör Bağlantılarında LIYCY mi LIYY mi?

Sensör çıkışları düşük seviyeli sinyaller taşıyabilir. Bu nedenle kablo güzergâhındaki elektromanyetik ortam seçim üzerinde doğrudan etkili olur.

Korunaklı bir makine içindeki kısa sensör hattında LIYY yeterli olabilir. Buna karşılık motor, sürücü veya yüksek akım kablosuna yakın bir sensör bağlantısı LIYCY ekranından fayda görebilir.

Ayrıca sinyalin analog, dijital veya diferansiyel yapısını dikkate alın. Bazı devreler bükümlü çift geometrisi de isteyebilir.

LIYCY ile LIYCY-TP Aynı Kablo mudur?

Hayır. Her iki konstrüksiyon da PVC ve kalaylı bakır örgü ekran kullanabilir; ancak damar geometrileri farklıdır.

Standart LIYCY, damarları katmanlar halinde bir araya getirir. LIYCY-TP ise iki iletkeni önce pair şeklinde büker.

Bu fark özellikle belirli diferansiyel veya çift tabanlı sinyallerde önem kazanabilir. Ancak TP kısaltması tek başına RS-485, CAN, Ethernet veya başka bir protokole uygunluğu kanıtlamaz.

LIYCY LIYY LIHCH LIHH: Bina Otomasyonunda Seçim

Bina otomasyonu projeleri sensörleri, aktüatörleri, HVAC ekipmanlarını, BMS panolarını ve izleme cihazlarını aynı altyapıda birleştirir.

Bunun sonucunda tek bir binada farklı güzergâhlar farklı kablo seçimleri gerektirebilir.

• Korunaklı düşük EMI güzergâh → LIYY
• Elektrik odası veya motor yakınında → LIYCY
• Halojensiz şartlı düşük EMI alanı → LIHH
• Halojensiz şartlı ve EMI yoğun alan → LIHCH

Böylece proje her devrede gereksiz yere en ağır konstrüksiyonu kullanmak yerine bölgesel ihtiyaca göre seçim yapar.

Hastane, Metro ve Kamu Binalarında Hangi Kablo?

İnsan yoğunluğunun yüksek olduğu kapalı yapılarda duman ve korozif gaz davranışı daha fazla önem kazanabilir. Bu nedenle proje şartnameleri LIHH veya LIHCH gibi halojensiz çözümlere yönelebilir.

EMI düşükse LIHH daha sade yaklaşım sunar. Elektriksel gürültü de önemliyse LIHCH, halojensiz yapı ile bakır örgü ekranı aynı kabloda birleştirir.

Ancak hastane, metro veya havalimanı gibi proje türleri tek başına yeterli seçim kriteri değildir. Yerel mevzuatı, CPR gereksinimlerini, yangın senaryosunu ve devrenin işlevini ayrıca kontrol edin.

LIYCY ve LIHCH Örgüsü Mekanik Zırh mıdır?

Hayır. Kalaylı bakır örgünün temel görevi elektromanyetik ekranlamadır.

Bu örgü, SWA çelik tel zırh veya başka ağır mekanik koruma sistemlerinin yerine geçmez. Darbe, ezilme, kemirgen veya doğrudan gömme gibi riskler varsa projeye özel mekanik koruma gerekir.

Ekran ile mekanik koruma arasındaki farkları zırhlı ve zırhsız kablo farkı rehberimizde inceleyebilirsiniz.

LIYCY LIYY LIHCH LIHH Farkı: Esneklik

ETK’nın dört standart ürün ailesi de Sınıf 5 ince telli bakır iletken kullanır. Bu yapı montaj sırasında iyi esneklik sağlar ve özellikle kontrol panolarında yönlendirmeyi kolaylaştırır.

Ancak Sınıf 5 iletken, kabloyu otomatik olarak sürekli hareket kablosuna dönüştürmez.

Şu uygulamalar özel continuous-flex konstrüksiyon isteyebilir:

• Drag chain sistemleri
• Robotik kollar
• Sürekli ileri-geri hareket eden ekipmanlar
• Yüksek çevrimli otomasyon makineleri

Bu nedenle “flexible” ve “continuous flex” terimlerini birbirinden ayırın.

Çalışma Gerilimi Kablo Kodundan Anlaşılır mı?

Hayır. LIYCY, LIYY, LIHH veya LIHCH kodu tek başına kesin çalışma gerilimini belirtmez.

ETK’nın standart ürün tablolarında küçük kesitlerde 250 V DC seçenekleri bulunurken 0,50 mm² ve üzerindeki birçok standart konstrüksiyon 300/500 V sınıfına ulaşır.

Dolayısıyla satın alma ekibi ürün koduyla yetinmemelidir. İletken kesitini ve ilgili teknik tabloyu birlikte kontrol etmelidir.

Kapasitans Neden Önemlidir?

Uzun sinyal güzergâhlarında kablo kapasitansı analog ve dijital devre davranışını etkileyebilir.

Kapasitans özellikle şu alanlarda önem kazanır:

• Uzun mesafeli sensör hatları
• Hassas analog sinyaller
• Belirli dijital haberleşme sistemleri
• Intrinsic safety hesapları
• Hızlı yükselme süreli sinyaller

Bu nedenle yalnızca ekran ve kılıf malzemesine göre seçim yapmayın. Uygulama gerektiriyorsa gerçek kapasite, iletken direnci ve diğer elektriksel değerleri datasheet üzerinden karşılaştırın.

LIYCY, LIYY, LIHCH ve LIHH Dış Ortamda Kullanılır mı?

Dış ortam uygunluğunu kablo adından çıkarmayın. ETK’nın ilgili standart konstrüksiyonları UV dayanımlı dış kılıf seçenekleri sunar; ancak UV dayanımı tek başına bütün dış ortam risklerini kapsamaz.

Ayrıca şu koşulları değerlendirin:

• Su ve nem
• Doğrudan güneş ışığı
• Çalışma sıcaklığı
• Kimyasal temas
• Mekanik stres
• Montaj yöntemi

Sonuç olarak gerçek ürün teknik föyü, belirli saha koşuluyla uyumlu olmalıdır.

Bu Kablolar Doğrudan Toprağa Gömülebilir mi?

Standart dış kılıfın bulunması tek başına direct burial uygunluğu sağlamaz.

Toprak altı uygulama ezilme, darbe, su, kemirgen ve diğer mekanik riskleri artırabilir. Bu nedenle proje özel yeraltı konstrüksiyonu veya ek mekanik koruma isteyebilir.

Doğrudan gömme gerekiyorsa bunu RFQ’da açıkça belirtin.

Ekran Topraklaması Nasıl Yapılmalı?

LIYCY ve LIHCH ekranlarının beklenen EMC performansını göstermesi için proje kontrollü bir sonlandırma yaklaşımı kullanmalıdır.

Ancak bütün sistemler için geçerli tek bir grounding kuralı yoktur. Tek uçtan bağlantı, iki uçtan bonding veya farklı EMC yaklaşımları; frekans, sistem topolojisi ve toprak potansiyellerine göre farklı sonuçlar doğurabilir.

Bu nedenle montaj ekibi kablo üreticisinden bağımsız genel bir alışkanlık yerine onaylı proje grounding ve bonding felsefesini izlemelidir.

LIYCY LIYY LIHCH LIHH Farkı: Maliyet

Dört kablonun maliyetini yalnızca metre fiyatıyla değerlendirmeyin.

LIYCY ve LIHCH bakır örgü nedeniyle ek bakır içerir. Halojensiz LIHH ve LIHCH ise PVC ailesinden farklı özel bileşikler kullanır. Dolayısıyla ekran ve malzeme seçimi ürün maliyetini doğrudan etkiler.

Bununla birlikte yanlış kablo seçimi çok daha pahalı sonuçlar yaratabilir. Elektromanyetik girişim şu problemlere yol açabilir:

• Hatalı ölçüm
• Aralıklı sinyal kesintileri
• Devreye alma gecikmesi
• Arıza tespit süresinin uzaması
• Üretim kaybı

Bu nedenle en düşük ilk satın alma fiyatı yerine toplam sistem güvenilirliğini değerlendirin.

LIYCY LIYY LIHCH LIHH: Hangisi Seçilmeli?

Proje Gereksinimi	Önerilen İlk Seçenek	Temel Neden
Düşük EMI + PVC uygun	LIYY	Basit ekransız PVC yapı
EMI yüksek + PVC uygun	LIYCY	Bakır örgü ekran
Düşük EMI + halojensiz şartı	LIHH	Halojensiz ekransız yapı
EMI yüksek + halojensiz şartı	LIHCH	Halojensiz + bakır örgü
Korunaklı pano içi bağlantı	LIYY veya LIHH	Ekran gerekmeyebilir
VFD veya motor yakınında sinyal hattı	LIYCY veya LIHCH	Ek EMI koruması
Kamu binası	LIHH veya LIHCH	Halojensiz malzeme gereksinimi doğabilir
Ağır mekanik risk	Özel zırhlı konstrüksiyon	Bakır örgü mekanik zırh değildir
Sürekli hareket	Continuous-flex ürün	Sınıf 5 iletken tek başına yeterli değildir
Karmaşık proses enstrümantasyonu	Özel enstrümantasyon kablosu	Pair, triad ve bireysel ekran gerekebilir

Karmaşık proses sinyallerinde standart multicore sinyal kablosu yerine enstrümantasyon kabloları ailesini de değerlendirin.

LIYCY, LIYY, LIHCH ve LIHH Seçiminde Yapılan Hatalar

LIYCY’yi Her Zaman LIYY’den Daha İyi Kabul Etmek

LIYCY ekran ekler. Ancak düşük EMI ortamında bu ek katman gereksiz olabilir.

LIHCH’yi Her Zaman LIHH’den Daha İyi Kabul Etmek

LIHCH yalnızca ekran ihtiyacı bulunan halojensiz projelerde ek avantaj sağlar.

LIHH’yi LIYCY’nin Halojensiz Karşılığı Sanmak

LIHH ekransızdır. Ekranlı LIYCY’nin daha yakın halojensiz alternatifi LIHCH’dir.

LIHCH’yi Halojensiz LIYY Olarak Tanımlamak

LIHCH ayrıca bakır örgü ekran taşır. Halojensiz ve ekransız LIYY karşılığına en yakın yapı LIHH’dir.

PVC ve Ekran Kararını Aynı Şey Sanmak

Ekranlama ile kılıf malzemesi iki bağımsız tasarım kararıdır.

Bakır Örgüyü Mekanik Zırh Sanmak

LIYCY ve LIHCH örgüsü EMI ekranıdır. Ağır mekanik koruma için ayrı zırh gerekir.

Halojensiz Kabloyu Yangına Dayanıklı Kabul Etmek

Düşük duman ve halojensiz malzeme, devre bütünlüğünü otomatik olarak sağlamaz.

Ekranlı Kablo Seçince Güzergâh Kurallarını Unutmak

Doğru routing, separation ve grounding hâlâ sistem performansının önemli parçalarıdır.

Sınıf 5 İletkeni Continuous-Flex Kabul Etmek

Montaj esnekliği ile sürekli dinamik hareket performansı aynı özellik değildir.

Yalnızca Kablo Koduna Göre Gerilim Seçmek

Kesit ve ürün varyantı çalışma gerilimini etkileyebilir. Bu nedenle teknik tabloyu kontrol edin.

RFQ’da Hangi Bilgiler Yer Almalı?

Satın alma ekibi yalnızca LIYCY, LIYY, LIHCH veya LIHH kodunu yazarak eksiksiz teknik tarif oluşturamaz.

Teklif talebinde şu bilgileri açıkça belirtin:

• Kablo tipi
• Damar sayısı
• İletken kesiti
• Damar renk kodu veya numaralama
• Çalışma gerilimi
• Test gerilimi
• Ekran gereksinimi
• Halojensiz veya PVC malzeme şartı
• Çalışma sıcaklığı
• UV gereksinimi
• Yangın testleri
• CPR gereksinimi
• Yağ veya kimyasal dayanım şartları
• Sabit veya hareketli kullanım
• Sürekli hareket gereksinimi
• Makara metrajı
• Kablo markalama bilgileri
• Test raporları ve sertifikalar

Böylece üretici doğru konstrüksiyonu teklif eder ve satın alma ekibi farklı teklifleri aynı teknik temelde karşılaştırır.

ETK Kablo LIYCY, LIYY, LIHCH ve LIHH Çözümleri

ETK Kablo, endüstriyel otomasyon, bina kontrolü, HVAC, ölçüm, elektronik ekipman ve genel sinyal uygulamaları için LIYCY, LIYY, LIHCH ve LIHH kablolar üretir.

LIYY, elektromanyetik girişimin sınırlı olduğu devreler için ekransız PVC çözüm sunar.

LIYCY, PVC yapıya kalaylı bakır örgü ekran ekleyerek EMI korumasını güçlendirir.

LIHH, metalik ekran gerektirmeyen ancak düşük dumanlı ve halojensiz malzeme isteyen projelere yönelik çözüm sağlar.

LIHCH ise halojensiz malzemeleri bakır örgü ekranla birleştirir.

Bu dört ürün aynı zamanda daha geniş bir konstrüksiyon ailesinin başlangıç noktalarını oluşturur. ETK Kablo ürün portföyünde TP, farklı ekran kombinasyonları ve projeye özel mekanik koruma seçenekleri de bulunur.

Sık Sorulan Sorular

LIYCY LIYY LIHCH LIHH farkı nedir?

LIYCY LIYY LIHCH LIHH farkı ekranlama ve kablo malzemesinden kaynaklanır. LIYY PVC ve ekransızdır. LIYCY PVC ve bakır örgü ekranlıdır. LIHH halojensiz ve ekransızdır. LIHCH ise halojensiz ve bakır örgü ekranlıdır.

LIYCY ile LIYY arasındaki fark nedir?

Temel fark ekrandır. LIYCY kalaylı bakır örgü kullanır; LIYY metalik ekran içermez.

LIHCH ile LIHH arasındaki fark nedir?

Her iki kablo halojensizdir. Ancak LIHCH bakır örgü ekran taşırken LIHH ekransızdır.

LIYCY ekranlı mıdır?

Evet. Standart LIYCY, kablo çekirdeğinin çevresinde kalaylı bakır örgü ekran kullanır.

LIYY ekranlı mıdır?

Hayır. Standart LIYY ekransız PVC sinyal kontrol kablosudur.

LIHCH ekranlı mıdır?

Evet. LIHCH, halojensiz izolasyon ve dış kılıfı kalaylı bakır örgü ekranla birleştirir.

LIHH ekranlı mıdır?

Hayır. Standart LIHH halojensiz fakat ekransızdır.

LIYCY’nin halojensiz karşılığı hangisidir?

En yakın temel konstrüksiyon LIHCH’dir. Her ikisi de bakır örgü ekran taşır; LIYCY PVC, LIHCH ise halojensiz malzemeler kullanır.

LIYY’nin halojensiz karşılığı hangisidir?

LIHH en yakın alternatiftir. Her iki ürün de ekransızdır; ancak LIYY PVC, LIHH halojensiz malzemeler kullanır.

LIHCH LSZH midir?

ETK’nın standart LIHCH yapısı düşük duman ve halojensiz malzemeler kullanır. Bununla birlikte proje, gerekli duman ve halojen testlerini teknik doküman üzerinden ayrıca doğrulamalıdır.

LIHH LSZH midir?

ETK’nın standart LIHH konstrüksiyonu halojensiz izolasyon ve dış kılıf kullanır ve ilgili düşük duman/halojen testlerine referans verir.

LIYCY EMI’ye karşı koruma sağlar mı?

Kalaylı bakır örgü, ekransız LIYY’ye göre elektromanyetik girişimin etkisini azaltmaya yardımcı olur. Nihai performans grounding, güzergâh ve sistem tasarımına da bağlıdır.

LIHCH EMI koruması sağlar mı?

Evet. LIHCH de kalaylı bakır örgü ekran kullanır.

LIYCY zırhlı mıdır?

Hayır. Bakır örgü elektromanyetik ekran görevi görür; ağır mekanik zırh değildir.

LIHCH yangına dayanıklı mıdır?

Standart LIHCH’yi yalnızca halojensiz olduğu için yangına dayanıklı kabul etmeyin. Devre bütünlüğü isteyen projeler özel fire-resistant konstrüksiyon ve ilgili testleri gerektirir.

VFD yakınında hangi kablo kullanılmalı?

Hassas sinyal hattı önemli VFD kaynaklı EMI’ye maruz kalıyorsa LIYCY veya LIHCH ekran avantajı sağlayabilir. Ancak gerçek kablo tipi sinyal ve ekipman gereksinimine uymalıdır.

LIYCY enstrümantasyon kablosu olarak kullanılabilir mi?

Uygun genel sinyal ve ölçüm devrelerinde kullanılabilir. Bununla birlikte proses enstrümantasyonu pair, triad, PiMF/TiMF veya özel kapasitans değerleri istiyorsa dedicated enstrümantasyon kablosu seçin.

Bu kablolar sürekli hareket için uygun mudur?

Sınıf 5 iletken montaj esnekliği sağlar. Ancak standart ürünleri yalnızca bu nedenle drag-chain veya continuous-flex kablo olarak değerlendirmeyin.

Sonuç: LIYCY, LIYY, LIHCH veya LIHH Hangisi?

LIYCY LIYY LIHCH LIHH farkı, iki temel mühendislik kararına dayanır: ekran gerekiyor mu ve proje halojensiz malzeme istiyor mu?

PVC kabul ediliyor ve EMI seviyesi düşük kalıyorsa LIYY sade bir çözüm sunar. Aynı PVC ortamda elektromanyetik ekran gerekiyorsa LIYCY devreye girer.

Halojensiz yapı isteyen projelerde ekran gerekmiyorsa LIHH öne çıkar. EMI koruması da gerekiyorsa LIHCH iki gereksinimi aynı konstrüksiyonda birleştirir.

Bununla birlikte seçim burada bitmez. İletken kesiti, damar sayısı, çalışma gerilimi, kapasitans, dış ortam koşulları, hareket, yangın performansı ve montaj yöntemi de nihai kabloyu belirler.

Sonuç olarak en doğru yaklaşım, en fazla özelliğe sahip kabloyu seçmek değildir. Önce gerçek sinyal ve saha koşullarını belirleyin; ardından yalnızca ihtiyaç duyulan ekranlama ve malzeme özelliklerini ekleyin. Böylece hem teknik güvenilirliği hem de proje maliyetini dengeli biçimde yönetebilirsiniz.
