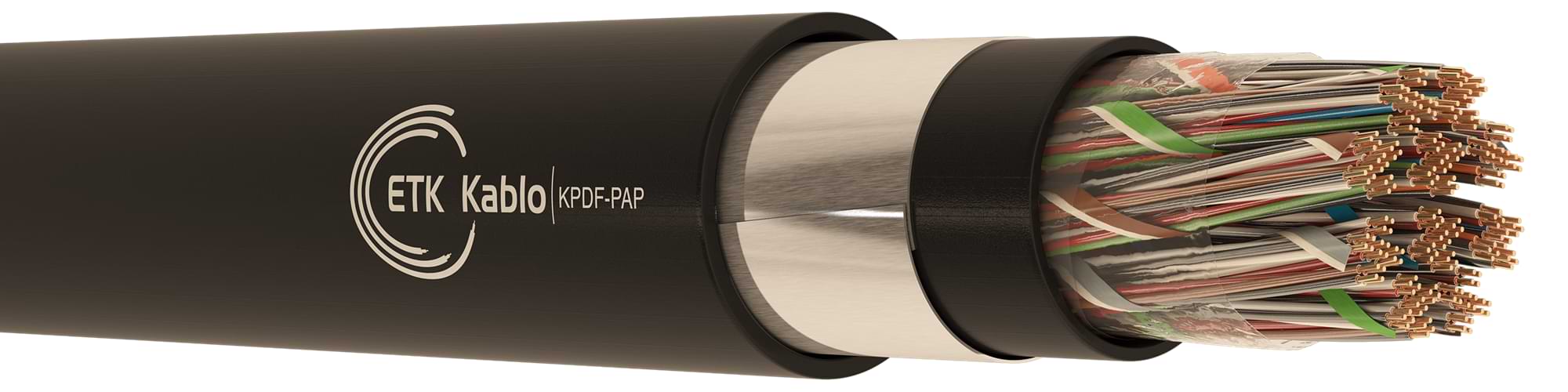

A-02YSF2Y(L)2Y Outdoor Telephone Cable

Product Code: KPDF-PAP

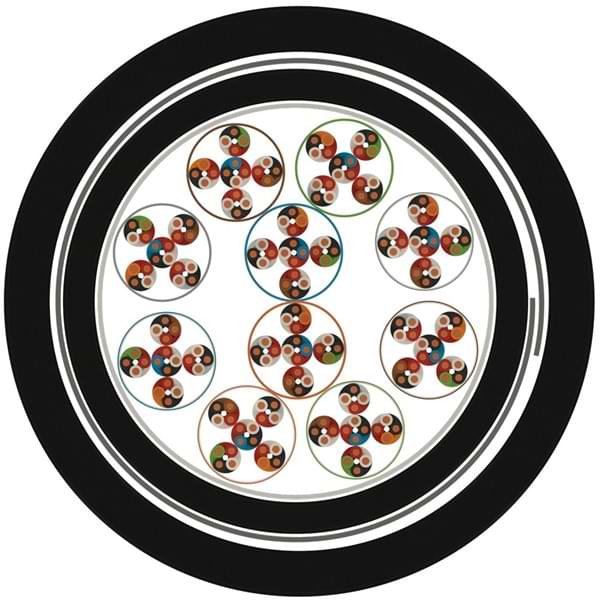

1 – Conductor	:	Electrolytic annealed solid copper (CCITT Yellow Book Vol. III-2-G.541 B article, IEC 28 and ASTM B 3).
2 – Insulation	:	Color coded foam skin polyethylene cladded with solid polyethylene (BS 6234 Type 03 – ASTM D 1248).
3 – Stranding	:	Star quads or pairs are assembled into 10 pairs units. Groups having 25, 50 or 100 pairs are stranded together.
4 – Filling Compound	:	Cable core is filled with a special jelly filling compound to avoid the water leakage into air spaces.
5 – Wrapping	:	A non-hygroscopic and dielectric polyester tape is applied on the cable core longitudinally or helically.
6 – Inner Jacket	:	Linear low-density or medium-density, UV resistant black polyethylene inner jacket (ASTM D 1248).
7 – Filling Compound	:	A secondary filling compound (Jelly) is applied between inner jacket and screen in order to have waterproofness.
8 – Screen	:	Both sides are coated with copolymer coated flat aluminum tape over cable core longitudinally for screening.
9 – Outer Jacket	:	Linear low-density or medium-density, UV resistant black polyethylene outer jacket (ASTM D 1248).

	Conductor Diameter
	0.40 mm	0.50 mm	0.60 mm	0.63 mm	0.65 mm	0.80 mm	0.90 mm
Conductor Resistance Ω/km (20 °C)
Maximum Average	139,4	89,4	62,1	58	57	35	27,6
Maximum Individual	146,6	93	64,6	60	58	37	28,8
Insulation Resistance MΩ/km (500 VDC)	>10000	>10000	>15000	>15000	>15000	>15000	>15000
Mutual Capacitance nF/km (800 Hz)
Maximum Average	50	50	45	45	45	45	45
Maximum Individual	56	56	51	51	51	51	51
Capacitance Unbalance pF/500 m
Between Pairs
Maximum Average	125	125	60	60	60	60	60
Maximum Individual	350	350	325	325	325	325	325
Between Adjacent Quads
Maximum Average	125	125	60	60	60	60	60
Maximum Individual	275	275	270	270	270	270	270
To Screen
Maximum Average	500	500	325	325	325	325	325
Maximum Individual	2000	2000	1300	1300	1300	1300	1300
Dielectric Strength
V (DC, 1 minute)
Pair – Pair	1400	1400	2000	2000	2000	2400	3000
Pair – Screen	1400	1400	2000	2000	2000	2400	3000
V (DC, 3 second)
Pair – Screen	9000	9000	9000	9000	9000	9000	9000

KPDF-PAP – PDF-PAP (Quad)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.150.4.5.1.0040.0.0002	–	2	0,4	8,7	4,8	72	1000/2000
3.150.4.5.1.0040.0.0004	–	4	0,4	8,8	9,5	76	1000/2000
3.150.4.5.1.0040.0.0006	–	6	0,4	9,8	14,3	94	1000/2000
3.150.4.5.1.0040.0.0010	–	10	0,4	10,2	23,7	106	1200
3.150.4.5.1.0040.0.0020	–	20	0,4	11,6	47,4	146	1200
3.150.4.5.1.0040.0.0030	–	30	0,4	13,9	71,1	215	1200
3.150.4.5.1.0040.0.0040	–	40	0,4	14,7	94,8	256	1200
3.150.4.5.1.0040.0.0050	–	50	0,4	15,7	118,5	296	1200
3.150.4.5.1.0040.0.0070	–	70	0,4	17	165,9	370	1200
3.150.4.5.1.0040.0.0080	–	80	0,4	17,9	189,6	412	1200
3.150.4.5.1.0040.0.0100	–	100	0,4	19,5	241,6	505	1200
3.150.4.5.1.0040.0.0150	–	150	0,4	23,4	362,4	730	1000
3.150.4.5.1.0040.0.0200	–	200	0,4	25,4	483,2	905	1000
3.150.4.5.1.0040.0.0250	–	250	0,4	26,4	604	1024	1000
3.150.4.5.1.0040.0.0300	–	300	0,4	28,9	724,8	1231	1000
3.150.4.5.1.0040.0.0350	–	350	0,4	30	845,5	1381	1000
3.150.4.5.1.0040.0.0400	–	400	0,4	32,2	966,3	1583	500
3.150.4.5.1.0040.0.0500	–	500	0,4	36,6	1207,9	2017	500
3.150.4.5.1.0040.0.0600	–	600	0,4	39,6	1449,5	2388	500
3.150.4.5.1.0040.0.0700	–	700	0,4	41,6	1691	2716	400
3.150.4.5.1.0040.0.0800	–	800	0,4	44,6	1932,6	3109	400
3.150.4.5.1.0040.0.0900	–	900	0,4	48,5	2174,2	3579	400
3.150.4.5.1.0040.0.1000	–	1000	0,4	50,7	2415,8	3947	300
3.150.4.5.1.0040.0.1200	–	1200	0,4	54,6	2898,9	4659	300
3.150.4.5.1.0040.0.1500	–	1500	0,4	61,3	3623,6	5841	300
3.150.4.5.1.0040.0.1600	–	1600	0,4	62,9	3865,2	6198	300
3.150.4.5.1.0040.0.1800	–	1800	0,4	67,4	4348,3	7031	250

KPDF-PAP – PDF-PAP (Quad)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.150.4.5.1.0050.0.0002	–	2	0,5	9,2	7,5	80	1000/2000
3.150.4.5.1.0050.0.0004	–	4	0,5	9,3	14,9	87	1000/2000
3.150.4.5.1.0050.0.0006	–	6	0,5	10,5	22,3	112	1200
3.150.4.5.1.0050.0.0010	–	10	0,5	11	37,1	129	1200
3.150.4.5.1.0050.0.0020	–	20	0,5	12,7	74,1	187	1200
3.150.4.5.1.0050.0.0030	–	30	0,5	15,5	111,1	284	1200
3.150.4.5.1.0050.0.0040	–	40	0,5	16,5	148,1	342	1200
3.150.4.5.1.0050.0.0050	–	50	0,5	17,7	185,2	403	1200
3.150.4.5.1.0050.0.0070	–	70	0,5	19,3	259,2	513	1200
3.150.4.5.1.0050.0.0080	–	80	0,5	20,4	296,2	573	1000
3.150.4.5.1.0050.0.0100	–	100	0,5	22,6	377,5	716	1000
3.150.4.5.1.0050.0.0150	–	150	0,5	27,3	566,2	1046	1000
3.150.4.5.1.0050.0.0200	–	200	0,5	30,1	755	1327	500
3.150.4.5.1.0050.0.0250	–	250	0,5	31,8	943,7	1540	500
3.150.4.5.1.0050.0.0300	–	300	0,5	34,5	1132,4	1831	500
3.150.4.5.1.0050.0.0350	–	350	0,5	35,9	1321,1	2064	500
3.150.4.5.1.0050.0.0400	–	400	0,5	38,5	1509,9	2363	500
3.150.4.5.1.0050.0.0500	–	500	0,5	44	1887,3	3019	400
3.150.4.5.1.0050.0.0600	–	600	0,5	48	2264,8	3607	400
3.150.4.5.1.0050.0.0700	–	700	0,5	50	2642,2	4072	400
3.150.4.5.1.0050.0.0800	–	800	0,5	54	3019,7	4694	300
3.150.4.5.1.0050.0.0900	–	900	0,5	58	3397,1	5342	300
3.150.4.5.1.0050.0.1000	–	1000	0,5	61,3	3774,6	5949	300
3.150.4.5.1.0050.0.1200	–	1200	0,5	65,4	4529,5	6961	250
3.150.4.5.1.0050.0.1500	–	1500	0,5	74	5661,9	8795	250
3.150.4.5.1.0050.0.1600	–	1600	0,5	76	6039,3	9339	250
3.150.4.5.1.0050.0.1800	–	1800	0,5	81,4	6794,2	10587	200

KPDF-PAP – PDF-PAP (Quad)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.150.4.5.1.0060.0.0002	–	2	0,6	10	10,7	95	1000/2000
3.150.4.5.1.0060.0.0004	–	4	0,6	10,1	21,4	104	1200
3.150.4.5.1.0060.0.0006	–	6	0,6	11,7	32	139	1200
3.150.4.5.1.0060.0.0010	–	10	0,6	12,2	53,4	165	1200
3.150.4.5.1.0060.0.0020	–	20	0,6	14,6	106,7	252	1200
3.150.4.5.1.0060.0.0030	–	30	0,6	18,2	160	390	1200
3.150.4.5.1.0060.0.0040	–	40	0,6	19,5	213,3	474	1200
3.150.4.5.1.0060.0.0050	–	50	0,6	21,3	266,6	571	1000
3.150.4.5.1.0060.0.0070	–	70	0,6	23,4	373,2	731	1000
3.150.4.5.1.0060.0.0080	–	80	0,6	24,8	426,6	823	1000
3.150.4.5.1.0060.0.0100	–	100	0,6	27,4	543,6	1025	1000
3.150.4.5.1.0060.0.0150	–	150	0,6	34,1	815,4	1545	500
3.150.4.5.1.0060.0.0200	–	200	0,6	37,7	1087,1	1964	500
3.150.4.5.1.0060.0.0250	–	250	0,6	40,6	1358,9	2324	400
3.150.4.5.1.0060.0.0300	–	300	0,6	43,8	1630,7	2748	400
3.150.4.5.1.0060.0.0350	–	350	0,6	45,7	1902,4	3092	400
3.150.4.5.1.0060.0.0400	–	400	0,6	49,4	2174,2	3569	400
3.150.4.5.1.0060.0.0500	–	500	0,6	56,4	2717,7	4558	300
3.150.4.5.1.0060.0.0600	–	600	0,6	61,4	3261,3	5439	300
3.150.4.5.1.0060.0.0700	–	700	0,6	64,1	3804,8	6130	300
3.150.4.5.1.0060.0.0800	–	800	0,6	69,1	4348,3	7059	250
3.150.4.5.1.0060.0.0900	–	900	0,6	74,9	4891,9	8124	250
3.150.4.5.1.0060.0.1000	–	1000	0,6	78,5	5435,4	8963	250
3.150.4.5.1.0060.0.1200	–	1200	0,6	83,8	6522,5	10486	200

KPDF-PAP – PDF-PAP (Quad)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.150.4.5.1.0080.0.0002	–	2	0,8	11	19	119	1200
3.150.4.5.1.0080.0.0004	–	4	0,8	11,1	38	136	1200
3.150.4.5.1.0080.0.0006	–	6	0,8	13,2	56,9	190	1200
3.150.4.5.1.0080.0.0010	–	10	0,8	13,8	94,8	231	1200
3.150.4.5.1.0080.0.0020	–	20	0,8	17	189,6	374	1200
3.150.4.5.1.0080.0.0030	–	30	0,8	21,8	284,4	602	1000
3.150.4.5.1.0080.0.0040	–	40	0,8	23,7	379,2	740	1000
3.150.4.5.1.0080.0.0050	–	50	0,8	25,9	473,9	898	1000
3.150.4.5.1.0080.0.0070	–	70	0,8	29,1	663,5	1186	1000
3.150.4.5.1.0080.0.0080	–	80	0,8	30,8	758,3	1341	500
3.150.4.5.1.0080.0.0100	–	100	0,8	34,5	966,3	1695	500
3.150.4.5.1.0080.0.0150	–	150	0,8	43,1	1449,5	2578	400
3.150.4.5.1.0080.0.0200	–	200	0,8	47,5	1932,6	3264	400
3.150.4.5.1.0080.0.0250	–	250	0,8	52,1	2415,8	3957	300
3.150.4.5.1.0080.0.0300	–	300	0,8	56,1	2898,9	4669	300
3.150.4.5.1.0080.0.0350	–	350	0,8	58,5	3382	5264	300
3.150.4.5.1.0080.0.0400	–	400	0,8	63,1	3865,2	6068	300
3.150.4.5.1.0080.0.0500	–	500	0,8	72,1	4831,5	7743	250
3.150.4.5.1.0080.0.0600	–	600	0,8	78,4	5797,8	9236	250

KPDF-PAP – PDF-PAP (Quad)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.150.4.5.1.0090.0.0002	–	2	0,9	11,4	24	130	1200
3.150.4.5.1.0090.0.0004	–	4	0,9	11,6	48	152	1200
3.150.4.5.1.0090.0.0006	–	6	0,9	13,9	72	215	1200
3.150.4.5.1.0090.0.0010	–	10	0,9	14,5	120	268	1200
3.150.4.5.1.0090.0.0020	–	20	0,9	18	240	442	1200
3.150.4.5.1.0090.0.0030	–	30	0,9	23,3	359,9	715	1000
3.150.4.5.1.0090.0.0040	–	40	0,9	25,5	479,9	892	1000
3.150.4.5.1.0090.0.0050	–	50	0,9	27,8	599,8	1080	1000
3.150.4.5.1.0090.0.0070	–	70	0,9	31,2	839,7	1431	500
3.150.4.5.1.0090.0.0080	–	80	0,9	33,3	959,7	1630	500
3.150.4.5.1.0090.0.0100	–	100	0,9	37,6	1223	2069	500
3.150.4.5.1.0090.0.0150	–	150	0,9	46,8	1834,5	3141	400
3.150.4.5.1.0090.0.0200	–	200	0,9	52	2446	4019	300
3.150.4.5.1.0090.0.0250	–	250	0,9	56,4	3057,4	4830	300
3.150.4.5.1.0090.0.0300	–	300	0,9	61,4	3668,9	5761	300
3.150.4.5.1.0090.0.0350	–	350	0,9	64,1	4280,4	6506	300
3.150.4.5.1.0090.0.0400	–	400	0,9	69,1	4891,9	7489	250
3.150.4.5.1.0090.0.0500	–	500	0,9	78,9	6114,8	9551	250
3.150.4.5.1.0090.0.0600	–	600	0,9	85,8	7337,8	11394	200

KPDF-PAP – PDF-PAP (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.151.1.5.1.0040.0.0002	–	2	0,4	8,8	4,8	70	1000/2000
3.151.1.5.1.0040.0.0004	–	4	0,4	9,6	9,5	85	1000/2000
3.151.1.5.1.0040.0.0006	–	6	0,4	10,5	14,3	103	1200
3.151.1.5.1.0040.0.0010	–	10	0,4	10,7	23,7	115	1200
3.151.1.5.1.0040.0.0020	–	20	0,4	12,3	47,4	155	1200
3.151.1.5.1.0040.0.0025	–	25	0,4	13,4	59,3	183	1200
3.151.1.5.1.0040.0.0030	–	30	0,4	14,5	71,1	227	1200
3.151.1.5.1.0040.0.0040	–	40	0,4	15,4	94,8	269	1200
3.151.1.5.1.0040.0.0050	–	50	0,4	16,5	118,5	313	1200
3.151.1.5.1.0040.0.0070	–	70	0,4	17,9	165,9	389	1200
3.151.1.5.1.0040.0.0080	–	80	0,4	18,8	189,6	435	1200
3.151.1.5.1.0040.0.0100	–	100	0,4	20,6	241,6	530	1000
3.151.1.5.1.0040.0.0150	–	150	0,4	24,7	362,4	770	1000
3.151.1.5.1.0040.0.0200	–	200	0,4	27,2	483,2	963	1000
3.151.1.5.1.0040.0.0250	–	250	0,4	28,3	604	1091	1000
3.151.1.5.1.0040.0.0300	–	300	0,4	30,3	724,8	1280	500
3.151.1.5.1.0040.0.0350	–	350	0,4	31,8	845,5	1448	500
3.151.1.5.1.0040.0.0400	–	400	0,4	34,2	966,3	1664	500
3.151.1.5.1.0040.0.0500	–	500	0,4	38,7	1207,9	2105	500
3.151.1.5.1.0040.0.0600	–	600	0,4	42	1449,5	2506	400
3.151.1.5.1.0040.0.0700	–	700	0,4	44	1691	2833	400
3.151.1.5.1.0040.0.0800	–	800	0,4	46,9	1932,6	3230	400
3.151.1.5.1.0040.0.0900	–	900	0,4	51	2174,2	3725	300
3.151.1.5.1.0040.0.1000	–	1000	0,4	53,4	2415,8	4104	300
3.151.1.5.1.0040.0.1200	–	1200	0,4	57,5	2898,9	4842	300
3.151.1.5.1.0040.0.1500	–	1500	0,4	64,6	3623,6	6076	300
3.151.1.5.1.0040.0.1600	–	1600	0,4	66,3	3865,2	6445	250
3.151.1.5.1.0040.0.1800	–	1800	0,4	71	4348,3	7315	250

KPDF-PAP – PDF-PAP (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.151.1.5.1.0050.0.0002	–	2	0,5	9,2	7,5	78	1000/2000
3.151.1.5.1.0050.0.0004	–	4	0,5	10,2	14,9	99	1200
3.151.1.5.1.0050.0.0006	–	6	0,5	11,3	22,3	121	1200
3.151.1.5.1.0050.0.0010	–	10	0,5	11,6	37,1	138	1200
3.151.1.5.1.0050.0.0020	–	20	0,5	13,5	74,1	201	1200
3.151.1.5.1.0050.0.0025	–	25	0,5	14,9	92,6	241	1200
3.151.1.5.1.0050.0.0030	–	30	0,5	16,2	111,1	299	1200
3.151.1.5.1.0050.0.0040	–	40	0,5	17,4	148,1	360	1200
3.151.1.5.1.0050.0.0050	–	50	0,5	18,6	185,2	426	1200
3.151.1.5.1.0050.0.0070	–	70	0,5	20,4	259,2	538	1000
3.151.1.5.1.0050.0.0080	–	80	0,5	21,7	296,2	611	1000
3.151.1.5.1.0050.0.0100	–	100	0,5	23,9	377,5	751	1000
3.151.1.5.1.0050.0.0150	–	150	0,5	29,2	566,2	1118	1000
3.151.1.5.1.0050.0.0200	–	200	0,5	32,1	755	1399	500
3.151.1.5.1.0050.0.0250	–	250	0,5	33,5	943,7	1604	500
3.151.1.5.1.0050.0.0300	–	300	0,5	36,4	1132,4	1906	500
3.151.1.5.1.0050.0.0350	–	350	0,5	38,1	1321,1	2157	500
3.151.1.5.1.0050.0.0400	–	400	0,5	41	1509,9	2481	400
3.151.1.5.1.0050.0.0500	–	500	0,5	46,5	1887,3	3143	400
3.151.1.5.1.0050.0.0600	–	600	0,5	50,7	2264,8	3755	300
3.151.1.5.1.0050.0.0700	–	700	0,5	52,8	2642,2	4237	300
3.151.1.5.1.0050.0.0800	–	800	0,5	57	3019,7	4883	300
3.151.1.5.1.0050.0.0900	–	900	0,5	62	3397,1	5619	300
3.151.1.5.1.0050.0.1000	–	1000	0,5	65,4	3774,6	6254	250
3.151.1.5.1.0050.0.1200	–	1200	0,5	69,8	4529,5	7310	250
3.151.1.5.1.0050.0.1500	–	1500	0,5	78,3	5661,9	9163	250
3.151.1.5.1.0050.0.1600	–	1600	0,5	80,4	6039,3	9724	200
3.151.1.5.1.0050.0.1800	–	1800	0,5	86,1	6794,2	11029	200

KPDF-PAP – PDF-PAP (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.151.1.5.1.0060.0.0002	–	2	0,6	9,8	10,7	91	1000/2000
3.151.1.5.1.0060.0.0004	–	4	0,6	11,2	21,4	120	1200
3.151.1.5.1.0060.0.0006	–	6	0,6	12,6	32	152	1200
3.151.1.5.1.0060.0.0010	–	10	0,6	12,9	53,4	177	1200
3.151.1.5.1.0060.0.0020	–	20	0,6	15,6	106,7	268	1200
3.151.1.5.1.0060.0.0025	–	25	0,6	17,4	133,3	328	1200
3.151.1.5.1.0060.0.0030	–	30	0,6	19,1	160	413	1200
3.151.1.5.1.0060.0.0040	–	40	0,6	20,6	213,3	500	1000
3.151.1.5.1.0060.0.0050	–	50	0,6	22,4	266,6	603	1000
3.151.1.5.1.0060.0.0070	–	70	0,6	24,7	373,2	771	1000
3.151.1.5.1.0060.0.0080	–	80	0,6	26,3	426,6	873	1000
3.151.1.5.1.0060.0.0100	–	100	0,6	29,6	543,6	1103	1000
3.151.1.5.1.0060.0.0150	–	150	0,6	36,4	815,4	1653	500
3.151.1.5.1.0060.0.0200	–	200	0,6	40	1087,1	2077	500
3.151.1.5.1.0060.0.0250	–	250	0,6	42,7	1358,9	2426	400
3.151.1.5.1.0060.0.0300	–	300	0,6	46,2	1630,7	2869	400
3.151.1.5.1.0060.0.0350	–	350	0,6	48,8	1902,4	3267	400
3.151.1.5.1.0060.0.0400	–	400	0,6	52	2174,2	3724	300
3.151.1.5.1.0060.0.0500	–	500	0,6	59,5	2717,7	4769	300
3.151.1.5.1.0060.0.0600	–	600	0,6	64,8	3261,3	5690	300
3.151.1.5.1.0060.0.0700	–	700	0,6	68,2	3804,8	6465	250
3.151.1.5.1.0060.0.0800	–	800	0,6	72,9	4348,3	7379	250
3.151.1.5.1.0060.0.0900	–	900	0,6	79,1	4891,9	8500	250
3.151.1.5.1.0060.0.1000	–	1000	0,6	83,5	5435,4	9454	200
3.151.1.5.1.0060.0.1200	–	1200	0,6	89,3	6522,5	11067	200

A-02YSF2Y(L)2Y Outdoor Telephone Cable

Corporate

Products

Quality

Technical Information

Human Resources

Contact
