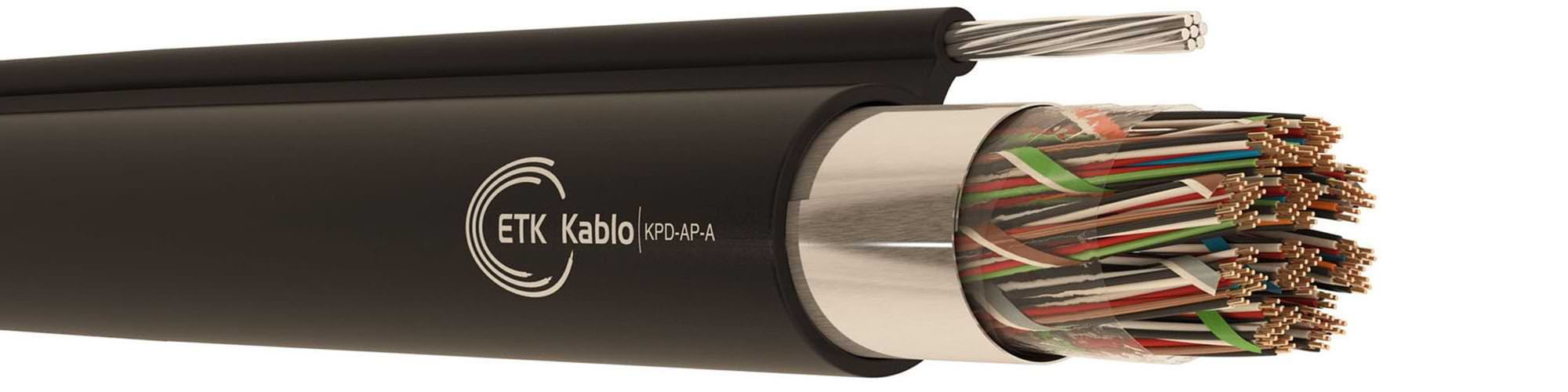

A-02YS(L)T2Y Outdoor Telephone Cable

Name: ETK Kablo A.Ş.
Address: Müstesna Sk. No.: 37, Osmangazi Mahallesi, Sancaktepe, İstanbul, 34887, TR
Telephone: +90-216-311-1034
Price range: $$

Product Code: KPD-AP-A

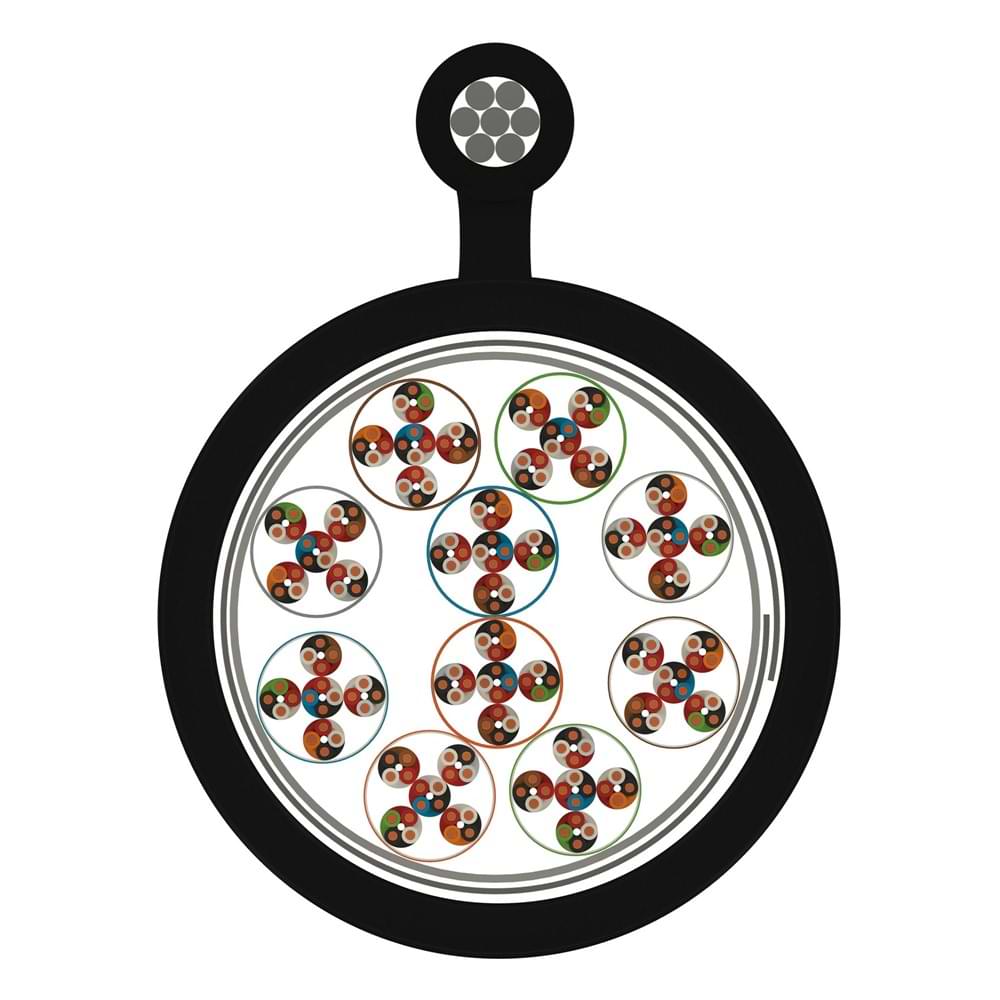

1 – Conductor	:	Electrolytic annealed solid copper (CCITT Yellow Book Vol. III-2-G.541 B article, IEC 28 and ASTM B 3).
2 – Insulation	:	Color coded foam skin polyethylene cladded with solid polyethylene (BS 6234 Type 03 – ASTM D 1248).
3 – Stranding	:	Star quads or pairs are assembled into 10 pairs units. Groups having 25, 50 or 100 pairs are stranded together.
4 – Wrapping	:	A non-hygroscopic and dielectric polyester tape is applied on the cable core longitudinally or helically.
5 – Screen	:	Both sides are coated with copolymer coated flat aluminum tape over cable core longitudinally for screening.
6 – Messenger Wire	:	Galvanized steel messenger wire (ASTM A 475-66T).
7 – Outer Jacket	:	Linear low-density or medium-density, UV resistant black polyethylene outer jacket (ASTM D 1248).

	Conductor Diameter
	0.40 mm	0.50 mm	0.60 mm	0.63 mm	0.65 mm	0.80 mm	0.90 mm
Conductor Resistance Ω/km (20 °C)
Maximum Average	139,4	89,4	62,1	58	57	35	27,6
Maximum Individual	146,6	93	64,6	60	58	37	28,8
Insulation Resistance MΩ/km (500 VDC)	>10000	>10000	>15000	>15000	>15000	>15000	>15000
Mutual Capacitance nF/km (800 Hz)
Maximum Average	50	50	45	45	45	45	45
Maximum Individual	56	56	51	51	51	51	51
Capacitance Unbalance pF/500 m
Between Pairs
Maximum Average	125	125	60	60	60	60	60
Maximum Individual	350	350	325	325	325	325	325
Between Adjacent Quads
Maximum Average	125	125	60	60	60	60	60
Maximum Individual	275	275	270	270	270	270	270
To Screen
Maximum Average	500	500	325	325	325	325	325
Maximum Individual	2000	2000	1300	1300	1300	1300	1300
Dielectric Strength
V (DC, 1 minute)
Pair – Pair	1400	1400	2000	2000	2000	2400	3000
Pair – Screen	1400	1400	2000	2000	2000	2400	3000

KPD-AP-A (Quad)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.130.4.5.1.0040.0.0002	–	2	0,4	5,8	4,8	89	1000/2000
3.130.4.5.1.0040.0.0004	–	4	0,4	6,2	9,5	96	1000/2000
3.130.4.5.1.0040.0.0006	–	6	0,4	7,1	14,3	107	1000/2000
3.130.4.5.1.0040.0.0010	–	10	0,4	7,3	23,7	118	1000/2000
3.130.4.5.1.0040.0.0020	–	20	0,4	9,2	47,4	172	1000/2000
3.130.4.5.1.0040.0.0030	–	30	0,4	11,4	71,1	213	1200
3.130.4.5.1.0040.0.0040	–	40	0,4	12,2	94,8	245	1200
3.130.4.5.1.0040.0.0050	–	50	0,4	13	118,5	297	1200
3.130.4.5.1.0040.0.0070	–	70	0,4	14,3	165,9	360	1200
3.130.4.5.1.0040.0.0080	–	80	0,4	15,1	189,6	394	1200
3.130.4.5.1.0040.0.0100	–	100	0,4	16,7	241,6	488	1200
3.130.4.5.1.0040.0.0150	–	150	0,4	19,9	362,4	682	1200
3.130.4.5.1.0040.0.0200	–	200	0,4	22	483,2	904	1000

KPD-AP-A (Quad)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.130.4.5.1.0050.0.0002	–	2	0,5	6,1	7,5	93	1000/2000
3.130.4.5.1.0050.0.0004	–	4	0,5	6,6	14,9	105	1000/2000
3.130.4.5.1.0050.0.0006	–	6	0,5	7,7	22,3	119	1000/2000
3.130.4.5.1.0050.0.0010	–	10	0,5	7,9	37,1	147	1000/2000
3.130.4.5.1.0050.0.0020	–	20	0,5	10,1	74,1	206	1200
3.130.4.5.1.0050.0.0030	–	30	0,5	12,6	111,1	263	1200
3.130.4.5.1.0050.0.0040	–	40	0,5	13,5	148,1	309	1200
3.130.4.5.1.0050.0.0050	–	50	0,5	14,5	185,2	377	1200
3.130.4.5.1.0050.0.0070	–	70	0,5	16	259,2	493	1200
3.130.4.5.1.0050.0.0080	–	80	0,5	17	296,2	542	1200
3.130.4.5.1.0050.0.0100	–	100	0,5	19,1	377,5	651	1200
3.130.4.5.1.0050.0.0150	–	150	0,5	22,8	566,2	919	1000
3.130.4.5.1.0050.0.0200	–	200	0,5	25,1	755	1213	1000

KPD-AP-A (Quad)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.130.4.5.1.0060.0.0002	–	2	0,6	6,8	10,7	102	1000/2000
3.130.4.5.1.0060.0.0004	–	4	0,6	7,5	21,4	118	1000/2000
3.130.4.5.1.0060.0.0006	–	6	0,6	9	32	140	1000/2000
3.130.4.5.1.0060.0.0010	–	10	0,6	9,5	53,4	179	1000/2000
3.130.4.5.1.0060.0.0020	–	20	0,6	12,1	106,7	281	1200
3.130.4.5.1.0060.0.0030	–	30	0,6	15,6	160	391	1200
3.130.4.5.1.0060.0.0040	–	40	0,6	16,9	213,3	462	1200
3.130.4.5.1.0060.0.0050	–	50	0,6	18,3	266,6	560	1200
3.130.4.5.1.0060.0.0070	–	70	0,6	20,4	373,2	698	1000
3.130.4.5.1.0060.0.0080	–	80	0,6	21,7	426,6	768	1000
3.130.4.5.1.0060.0.0100	–	100	0,6	24,4	543,6	997	1000
3.130.4.5.1.0060.0.0150	–	150	0,6	30,1	815,4	1373	500
3.130.4.5.1.0060.0.0200	–	200	0,6	33,2	1087,1	1785	500

KPD-AP-A (Quad)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.130.4.5.1.0080.0.0002	–	2	0,8	7,7	19	127	1000/2000
3.130.4.5.1.0080.0.0004	–	4	0,8	8,5	38	154	1000/2000
3.130.4.5.1.0080.0.0006	–	6	0,8	10,5	56,9	187	1200
3.130.4.5.1.0080.0.0010	–	10	0,8	11,1	94,8	236	1200
3.130.4.5.1.0080.0.0020	–	20	0,8	14,5	189,6	390	1200
3.130.4.5.1.0080.0.0030	–	30	0,8	19	284,4	554	1200
3.130.4.5.1.0080.0.0040	–	40	0,8	20,8	379,2	674	1000
3.130.4.5.1.0080.0.0050	–	50	0,8	22,7	473,9	820	1000
3.130.4.5.1.0080.0.0070	–	70	0,8	25,4	663,5	1058	1000
3.130.4.5.1.0080.0.0080	–	80	0,8	27,1	758,3	1177	1000
3.130.4.5.1.0080.0.0100	–	100	0,8	30,7	966,3	1517	500
3.130.4.5.1.0080.0.0150	–	150	0,8	37,8	1449,5	2129	500
3.130.4.5.1.0080.0.0200	–	200	0,8	42	1932,6	2795	400

KPD-AP-A (Quad)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.130.4.5.1.0090.0.0002	–	2	0,9	7,9	24	133	1000/2000
3.130.4.5.1.0090.0.0004	–	4	0,9	8,8	48	167	1000/2000
3.130.4.5.1.0090.0.0006	–	6	0,9	10,9	72	207	1200
3.130.4.5.1.0090.0.0010	–	10	0,9	11,6	120	265	1200
3.130.4.5.1.0090.0.0020	–	20	0,9	15,2	240	473	1200
3.130.4.5.1.0090.0.0030	–	30	0,9	20	359,9	667	1200
3.130.4.5.1.0090.0.0040	–	40	0,9	21,9	479,9	813	1000
3.130.4.5.1.0090.0.0050	–	50	0,9	24	599,8	1027	1000
3.130.4.5.1.0090.0.0070	–	70	0,9	26,9	839,7	1316	1000
3.130.4.5.1.0090.0.0080	–	80	0,9	28,7	959,7	1462	1000
3.130.4.5.1.0090.0.0100	–	100	0,9	32,5	1223	1862	500
3.130.4.5.1.0090.0.0150	–	150	0,9	40,4	1834,5	2604	400
3.130.4.5.1.0090.0.0200	–	200	0,9	44,7	2446	3316	400

KPD-AP-A (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.130.1.5.1.0040.1.0002	–	2	0,4	5,8	4,8	89	1000/2000
3.130.1.5.1.0040.1.0004	–	4	0,4	6,6	9,5	100	1000/2000
3.130.1.5.1.0040.1.0005	–	5	0,4	6,7	11,9	103	1000/2000
3.130.1.5.1.0040.1.0006	–	6	0,4	7,5	14,3	109	1000/2000
3.130.1.5.1.0040.1.0010	–	10	0,4	8,1	23,7	137	1000/2000
3.130.1.5.1.0040.1.0020	–	20	0,4	9,8	47,4	178	1000/2000
3.130.1.5.1.0040.1.0025	–	25	0,4	10,9	59,3	194	1200
3.130.1.5.1.0040.1.0030	–	30	0,4	11,9	71,1	218	1200
3.130.1.5.1.0040.1.0040	–	40	0,4	12,8	94,8	272	1200
3.130.1.5.1.0040.1.0050	–	50	0,4	13,8	118,5	308	1200
3.130.1.5.1.0040.1.0070	–	70	0,4	15,2	165,9	397	1200
3.130.1.5.1.0040.1.0080	–	80	0,4	16	189,6	429	1200
3.130.1.5.1.0040.1.0100	–	100	0,4	17,7	241,6	501	1200
3.130.1.5.1.0040.1.0150	–	150	0,4	21,7	362,4	702	1000
3.130.1.5.1.0040.1.0200	–	200	0,4	23,9	483,2	930	1000

KPD-AP-A (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.130.1.5.1.0050.1.0002	–	2	0,5	6,1	7,5	93	1000/2000
3.130.1.5.1.0050.1.0004	–	4	0,5	7,1	14,9	107	1000/2000
3.130.1.5.1.0050.1.0005	–	5	0,5	7,2	18,6	112	1000/2000
3.130.1.5.1.0050.1.0006	–	6	0,5	8,1	22,3	121	1000/2000
3.130.1.5.1.0050.1.0010	–	10	0,5	8,7	37,1	156	1000/2000
3.130.1.5.1.0050.1.0020	–	20	0,5	10,7	74,1	233	1200
3.130.1.5.1.0050.1.0025	–	25	0,5	12	92,6	259	1200
3.130.1.5.1.0050.1.0030	–	30	0,5	13,2	111,1	289	1200
3.130.1.5.1.0050.1.0040	–	40	0,5	14,3	148,1	364	1200
3.130.1.5.1.0050.1.0050	–	50	0,5	15,4	185,2	414	1200
3.130.1.5.1.0050.1.0070	–	70	0,5	17,1	259,2	509	1200
3.130.1.5.1.0050.1.0080	–	80	0,5	18,1	296,2	557	1200
3.130.1.5.1.0050.1.0100	–	100	0,5	20,1	377,5	691	1000
3.130.1.5.1.0050.1.0150	–	150	0,5	24,7	566,2	1005	1000
3.130.1.5.1.0050.1.0200	–	200	0,5	27,3	755	1244	1000

KPD-AP-A (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.130.1.5.1.0060.1.0002	–	2	0,6	6,8	10,7	102	1000/2000
3.130.1.5.1.0060.1.0004	–	4	0,6	8,1	21,4	121	1000/2000
3.130.1.5.1.0060.1.0005	–	5	0,6	8,3	26,7	142	1000/2000
3.130.1.5.1.0060.1.0006	–	6	0,6	9,4	32	153	1000/2000
3.130.1.5.1.0060.1.0010	–	10	0,6	10,2	53,4	185	1200
3.130.1.5.1.0060.1.0020	–	20	0,6	12,9	106,7	288	1200
3.130.1.5.1.0060.1.0025	–	25	0,6	14,6	133,3	329	1200
3.130.1.5.1.0060.1.0030	–	30	0,6	16,3	160	398	1200
3.130.1.5.1.0060.1.0040	–	40	0,6	17,7	213,3	498	1200
3.130.1.5.1.0060.1.0050	–	50	0,6	19,3	266,6	572	1200
3.130.1.5.1.0060.1.0070	–	70	0,6	21,5	373,2	714	1000
3.130.1.5.1.0060.1.0080	–	80	0,6	22,8	426,6	784	1000
3.130.1.5.1.0060.1.0100	–	100	0,6	26	543,6	1023	1000
3.130.1.5.1.0060.1.0150	–	150	0,6	32,1	815,4	1396	500
3.130.1.5.1.0060.1.0200	–	200	0,6	35,6	1087,1	1823	500

KPD-AP-A (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.130.1.5.1.0063.1.0002	–	2	0,63	6,9	11,8	104	1000/2000
3.130.1.5.1.0063.1.0004	–	4	0,63	8,3	23,6	126	1000/2000
3.130.1.5.1.0063.1.0005	–	5	0,63	8,4	29,4	144	1000/2000
3.130.1.5.1.0063.1.0006	–	6	0,63	9,7	35,3	158	1000/2000
3.130.1.5.1.0063.1.0010	–	10	0,63	10,4	58,8	195	1200
3.130.1.5.1.0063.1.0020	–	20	0,63	13,3	117,6	304	1200
3.130.1.5.1.0063.1.0025	–	25	0,63	15,1	147	348	1200
3.130.1.5.1.0063.1.0030	–	30	0,63	16,8	176,4	420	1200
3.130.1.5.1.0063.1.0040	–	40	0,63	18,3	235,2	527	1200
3.130.1.5.1.0063.1.0050	–	50	0,63	19,9	293,9	609	1200
3.130.1.5.1.0063.1.0070	–	70	0,63	22,4	411,5	768	1000
3.130.1.5.1.0063.1.0080	–	80	0,63	23,8	470,3	848	1000
3.130.1.5.1.0063.1.0100	–	100	0,63	26,9	599,3	1095	1000
3.130.1.5.1.0063.1.0150	–	150	0,63	33,5	898,9	1508	500
3.130.1.5.1.0063.1.0200	–	200	0,63	37,1	1198,5	1973	500

KPD-AP-A (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.130.1.5.1.0065.1.0002	–	2	0,65	7	12,6	105	1000/2000
3.130.1.5.1.0065.1.0004	–	4	0,65	8,4	25,1	128	1000/2000
3.130.1.5.1.0065.1.0005	–	5	0,65	8,6	31,3	148	1000/2000
3.130.1.5.1.0065.1.0006	–	6	0,65	9,9	37,6	162	1000/2000
3.130.1.5.1.0065.1.0010	–	10	0,65	10,7	62,6	201	1200
3.130.1.5.1.0065.1.0020	–	20	0,65	13,6	125,2	317	1200
3.130.1.5.1.0065.1.0025	–	25	0,65	15,5	156,5	362	1200
3.130.1.5.1.0065.1.0030	–	30	0,65	17,3	187,8	439	1200
3.130.1.5.1.0065.1.0040	–	40	0,65	18,9	250,3	551	1200
3.130.1.5.1.0065.1.0050	–	50	0,65	20,6	312,9	636	1000
3.130.1.5.1.0065.1.0070	–	70	0,65	23,1	438	805	1000
3.130.1.5.1.0065.1.0080	–	80	0,65	24,6	500,6	889	1000
3.130.1.5.1.0065.1.0100	–	100	0,65	27,8	637,9	1148	1000
3.130.1.5.1.0065.1.0150	–	150	0,65	34,7	956,9	1590	500
3.130.1.5.1.0065.1.0200	–	200	0,65	38,4	1275,8	2077	500

KPD-AP-A (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.130.1.5.1.0080.1.0002	–	2	0,8	7,6	19	127	1000/2000
3.130.1.5.1.0080.1.0004	–	4	0,8	9,3	38	159	1000/2000
3.130.1.5.1.0080.1.0005	–	5	0,8	9,5	47,4	171	1000/2000
3.130.1.5.1.0080.1.0006	–	6	0,8	11	56,9	191	1200
3.130.1.5.1.0080.1.0010	–	10	0,8	11,9	94,8	245	1200
3.130.1.5.1.0080.1.0020	–	20	0,8	15,4	189,6	401	1200
3.130.1.5.1.0080.1.0025	–	25	0,8	17,7	237	466	1200
3.130.1.5.1.0080.1.0030	–	30	0,8	19,9	284,4	565	1200
3.130.1.5.1.0080.1.0040	–	40	0,8	21,7	379,2	715	1000
3.130.1.5.1.0080.1.0050	–	50	0,8	23,8	473,9	838	1000
3.130.1.5.1.0080.1.0070	–	70	0,8	26,6	663,5	1078	1000
3.130.1.5.1.0080.1.0080	–	80	0,8	28,4	758,3	1199	1000
3.130.1.5.1.0080.1.0100	–	100	0,8	32,4	966,3	1549	500
3.130.1.5.1.0080.1.0150	–	150	0,8	40,5	1449,5	2189	400
3.130.1.5.1.0080.1.0200	–	200	0,8	45	1932,6	2869	400

KPD-AP-A (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.130.1.5.1.0090.1.0002	–	2	0,9	7,9	24	134	1000/2000
3.130.1.5.1.0090.1.0004	–	4	0,9	9,8	48	172	1000/2000
3.130.1.5.1.0090.1.0005	–	5	0,9	10	60	188	1000/2000
3.130.1.5.1.0090.1.0006	–	6	0,9	11,7	72	212	1200
3.130.1.5.1.0090.1.0010	–	10	0,9	12,7	120	299	1200
3.130.1.5.1.0090.1.0020	–	20	0,9	16,5	240	487	1200
3.130.1.5.1.0090.1.0025	–	25	0,9	19	299,9	569	1200
3.130.1.5.1.0090.1.0030	–	30	0,9	21,4	359,9	683	1000
3.130.1.5.1.0090.1.0040	–	40	0,9	23,4	479,9	904	1000
3.130.1.5.1.0090.1.0050	–	50	0,9	26,1	599,8	1071	1000
3.130.1.5.1.0090.1.0070	–	70	0,9	29	839,7	1360	1000
3.130.1.5.1.0090.1.0080	–	80	0,9	31	959,7	1510	500
3.130.1.5.1.0090.1.0100	–	100	0,9	35,7	1223	1955	500
3.130.1.5.1.0090.1.0150	–	150	0,9	44,1	1834,5	2639	400
3.130.1.5.1.0090.1.0200	–	200	0,9	48,7	2446	3376	400

Open in a new tab İndir

A-02YS(L)T2Y Outdoor Telephone Cable

Corporate

Products

Quality

Technical Information

Human Resources

Contact
