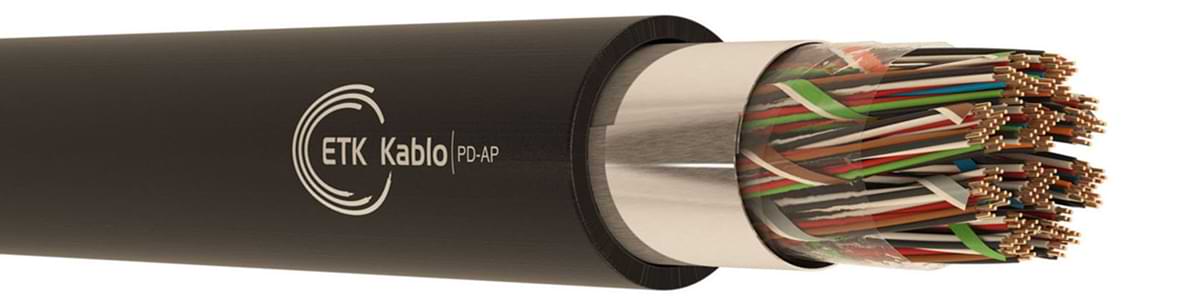

A-2Y(L)2Y Outdoor Telephone Cable

Name: ETK Kablo A.Ş.
Address: Müstesna Sk. No.: 37, Osmangazi Mahallesi, Sancaktepe, İstanbul, 34887, TR
Telephone: +90-216-311-1034
Price range: $$

Product Code: PD-AP

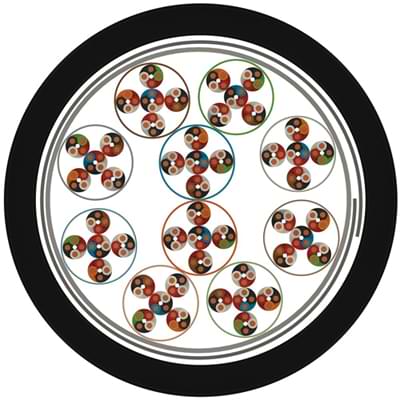

1 – Conductor	:	Electrolytic annealed solid copper (CCITT Yellow Book Vol. III-2-G.541 B article, IEC 28 and ASTM B 3).
2 – Insulation	:	Color coded solid polyethylene insulation (BS 6234 Type 03 – ASTM D 1248).
3 – Stranding	:	Star quads or pairs are assembled into 10 pairs units. Groups having 25, 50 or 100 pairs are stranded together.
4 – Wrapping	:	A non-hygroscopic and dielectric polyester tape is applied on the cable core longitudinally or helically.
5 – Screen	:	Both sides are coated with copolymer coated flat aluminum tape over cable core longitudinally for screening.
6 – Outer Jacket	:	Linear low-density or medium-density, UV resistant black polyethylene outer jacket (ASTM D 1248).

	Conductor Diameter
	0.40 mm	0.50 mm	0.60 mm	0.63 mm	0.65 mm	0.80 mm	0.90 mm
Conductor Resistance Ω/km (20 °C)
Maximum Average	139,4	89,4	62,1	58	57	35	27,6
Maximum Individual	146,6	93	64,6	60	58	37	28,8
Insulation Resistance MΩ/km (500 VDC)	>10000	>10000	>15000	>15000	>15000	>15000	>15000
Mutual Capacitance nF/km (800 Hz)
Maximum Average	50	50	45	45	45	45	45
Maximum Individual	56	56	51	51	51	51	51
Capacitance Unbalance pF/500 m
Between Pairs
Maximum Average	125	125	60	60	60	60	60
Maximum Individual	350	350	325	325	325	325	325
Between Adjacent Quads
Maximum Average	125	125	60	60	60	60	60
Maximum Individual	275	275	270	270	270	270	270
To Screen
Maximum Average	500	500	325	325	325	325	325
Maximum Individual	2000	2000	1300	1300	1300	1300	1300
Dielectric Strength
V (DC, 1 minute)
Pair – Pair	1400	1400	2000	2000	2000	2400	3000
Pair – Screen	1400	1400	2000	2000	2000	2400	3000

PD-AP (Quad)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.161.4.1.1.0040.0.0002	–	2	0,4	6,2	4,8	38	1000/2000
3.161.4.1.1.0040.0.0004	–	4	0,4	6,3	9,5	44	1000/2000
3.161.4.1.1.0040.0.0006	–	6	0,4	7,3	14,3	56	1000/2000
3.161.4.1.1.0040.0.0010	–	10	0,4	7,9	23,7	74	1000/2000
3.161.4.1.1.0040.0.0020	–	20	0,4	9,5	47,4	114	1000/2000
3.161.4.1.1.0040.0.0030	–	30	0,4	11,8	71,1	158	1200
3.161.4.1.1.0040.0.0040	–	40	0,4	12,6	94,8	192	1200
3.161.4.1.1.0040.0.0050	–	50	0,4	13,6	118,5	229	1200
3.161.4.1.1.0040.0.0070	–	70	0,4	14,9	165,9	296	1200
3.161.4.1.1.0040.0.0080	–	80	0,4	15,8	189,6	329	1200
3.161.4.1.1.0040.0.0100	–	100	0,4	17,4	241,6	404	1200
3.161.4.1.1.0040.0.0150	–	150	0,4	21,3	362,4	581	1000
3.161.4.1.1.0040.0.0200	–	200	0,4	23,3	483,2	744	1000
3.161.4.1.1.0040.0.0250	–	250	0,4	28,1	604	943	1000
3.161.4.1.1.0040.0.0300	–	300	0,4	28,1	724,8	1090	1000
3.161.4.1.1.0040.0.0350	–	350	0,4	28,9	845,5	1246	1000
3.161.4.1.1.0040.0.0400	–	400	0,4	31,1	966,3	1409	500
3.161.4.1.1.0040.0.0500	–	500	0,4	35,2	1207,9	1740	500
3.161.4.1.1.0040.0.0600	–	600	0,4	38,3	1449,5	2080	500
3.161.4.1.1.0040.0.0700	–	700	0,4	40,2	1691	2401	400
3.161.4.1.1.0040.0.0800	–	800	0,4	42,8	1932,6	2728	400
3.161.4.1.1.0040.0.0900	–	900	0,4	46,5	2174,2	3055	400
3.161.4.1.1.0040.0.1000	–	1000	0,4	49,1	2415,8	3401	400
3.161.4.1.1.0040.0.1200	–	1200	0,4	52,6	2898,9	4038	300
3.161.4.1.1.0040.0.1500	–	1500	0,4	59,4	3623,6	5054	300
3.161.4.1.1.0040.0.1600	–	1600	0,4	69,3	3865,2	5476	250
3.161.4.1.1.0040.0.1800	–	1800	0,4	65,2	4348,3	6018	250
3.161.4.1.1.0040.0.2100	–	2100	0,4	69,3	5073	6952	250
3.161.4.1.1.0040.0.2400	–	2400	0,4	72	5797,8	7869	250

PD-AP (Quad)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.161.4.1.1.0050.0.0002	–	2	0,5	6,6	7,5	45	1000/2000
3.161.4.1.1.0050.0.0004	–	4	0,5	6,7	14,9	54	1000/2000
3.161.4.1.1.0050.0.0006	–	6	0,5	7,9	22,3	68	1000/2000
3.161.4.1.1.0050.0.0010	–	10	0,5	8,5	37,1	93	1000/2000
3.161.4.1.1.0050.0.0020	–	20	0,5	10,4	74,1	149	1200
3.161.4.1.1.0050.0.0030	–	30	0,5	13,1	111,1	210	1200
3.161.4.1.1.0050.0.0040	–	40	0,5	14,1	148,1	261	1200
3.161.4.1.1.0050.0.0050	–	50	0,5	15,2	185,2	314	1200
3.161.4.1.1.0050.0.0070	–	70	0,5	16,8	259,2	412	1200
3.161.4.1.1.0050.0.0080	–	80	0,5	19,5	296,2	474	1200
3.161.4.1.1.0050.0.0100	–	100	0,5	19,8	377,5	572	1200
3.161.4.1.1.0050.0.0150	–	150	0,5	24,3	566,2	827	1000
3.161.4.1.1.0050.0.0200	–	200	0,5	26,7	755	1068	1000
3.161.4.1.1.0050.0.0250	–	250	0,5	29,6	943,7	1331	1000
3.161.4.1.1.0050.0.0300	–	300	0,5	32,2	1132,4	1574	500
3.161.4.1.1.0050.0.0350	–	350	0,5	35,5	1321,1	1823	500
3.161.4.1.1.0050.0.0400	–	400	0,5	35,8	1509,9	2047	500
3.161.4.1.1.0050.0.0500	–	500	0,5	40,6	1887,3	2532	400
3.161.4.1.1.0050.0.0600	–	600	0,5	44,2	2264,8	3029	400
3.161.4.1.1.0050.0.0700	–	700	0,5	46,4	2642,2	3504	400
3.161.4.1.1.0050.0.0800	–	800	0,5	49,5	3019,7	3990	400
3.161.4.1.1.0050.0.0900	–	900	0,5	53,7	3397,1	4475	300
3.161.4.1.1.0050.0.1000	–	1000	0,5	56,7	3774,6	4978	300
3.161.4.1.1.0050.0.1200	–	1200	0,5	60,8	4529,5	5923	300
3.161.4.1.1.0050.0.1500	–	1500	0,5	68,8	5661,9	7412	250
3.161.4.1.1.0050.0.1600	–	1600	0,5	70,7	6039,3	7896	250
3.161.4.1.1.0050.0.1800	–	1800	0,5	75,5	6794,2	8842	250

PD-AP (Quad)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.161.4.1.1.0060.0.0002	–	2	0,6	7,3	10,7	52	1000/2000
3.161.4.1.1.0060.0.0004	–	4	0,6	7,5	21,4	67	1000/2000
3.161.4.1.1.0060.0.0006	–	6	0,6	9	32	89	1000/2000
3.161.4.1.1.0060.0.0010	–	10	0,6	9,7	53,4	122	1000/2000
3.161.4.1.1.0060.0.0020	–	20	0,6	12,1	106,7	204	1200
3.161.4.1.1.0060.0.0030	–	30	0,6	15,6	160	293	1200
3.161.4.1.1.0060.0.0040	–	40	0,6	16,9	213,3	368	1200
3.161.4.1.1.0060.0.0050	–	50	0,6	18,4	266,6	442	1200
3.161.4.1.1.0060.0.0070	–	70	0,6	20,4	373,2	587	1000
3.161.4.1.1.0060.0.0100	–	100	0,6	24,2	543,6	821	1000
3.161.4.1.1.0060.0.0150	–	150	0,6	30	815,4	1202	1000
3.161.4.1.1.0060.0.0200	–	200	0,6	33,1	1087,1	1557	500
3.161.4.1.1.0060.0.0250	–	250	0,6	36,8	1358,9	1944	500
3.161.4.1.1.0060.0.0300	–	300	0,6	40	1630,7	2302	500
3.161.4.1.1.0060.0.0350	–	350	0,6	41,5	1902,4	2648	400
3.161.4.1.1.0060.0.0400	–	400	0,6	44,7	2174,2	3006	400
3.161.4.1.1.0060.0.0500	–	500	0,6	50,9	2717,7	3725	300
3.161.4.1.1.0060.0.0600	–	600	0,6	55,5	3261,3	4456	300
3.161.4.1.1.0060.0.0700	–	700	0,6	58,2	3804,8	5163	300
3.161.4.1.1.0060.0.0900	–	900	0,6	67,7	4891,9	6599	250
3.161.4.1.1.0060.0.1000	–	1000	0,6	71,5	5435,4	7338	250
3.161.4.1.1.0060.0.1200	–	1200	0,6	76,8	6522,5	8743	250

PD-AP (Quad)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.161.4.1.1.0080.0.0002	–	2	0,8	8,5	19	70	1000/2000
3.161.4.1.1.0080.0.0004	–	4	0,8	8,6	38	95	1000/2000
3.161.4.1.1.0080.0.0006	–	6	0,8	10,7	56,9	131	1200
3.161.4.1.1.0080.0.0010	–	10	0,8	11,5	94,8	188	1200
3.161.4.1.1.0080.0.0020	–	20	0,8	14,9	189,6	329	1200
3.161.4.1.1.0080.0.0030	–	30	0,8	19,5	284,4	475	1200
3.161.4.1.1.0080.0.0040	–	40	0,8	21,4	379,2	608	1000
3.161.4.1.1.0080.0.0050	–	50	0,8	23,4	473,9	738	1000
3.161.4.1.1.0080.0.0070	–	70	0,8	26,2	663,5	993	1000
3.161.4.1.1.0080.0.0100	–	100	0,8	31,4	966,3	1403	500
3.161.4.1.1.0080.0.0150	–	150	0,8	39,2	1449,5	2066	500
3.161.4.1.1.0080.0.0200	–	200	0,8	43,4	1932,6	2692	400
3.161.4.1.1.0080.0.0300	–	300	0,8	52,6	2898,9	4000	300
3.161.4.1.1.0080.0.0400	–	400	0,8	59,1	3865,2	5249	300
3.161.4.1.1.0080.0.0500	–	500	0,8	67,5	4831,5	6518	250
3.161.4.1.1.0080.0.0600	–	600	0,8	73,6	5797,8	7807	250

PD-AP (Quad)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.161.4.1.1.0090.0.0002	–	2	0,9	8,9	24	79	1000/2000
3.161.4.1.1.0090.0.0004	–	4	0,9	9,1	48	109	1000/2000
3.161.4.1.1.0090.0.0006	–	6	0,9	11,4	72	152	1200
3.161.4.1.1.0090.0.0010	–	10	0,9	12,2	120	221	1200
3.161.4.1.1.0090.0.0020	–	20	0,9	15,9	240	393	1200
3.161.4.1.1.0090.0.0030	–	30	0,9	21	359,9	573	1000
3.161.4.1.1.0090.0.0040	–	40	0,9	23	479,9	736	1000
3.161.4.1.1.0090.0.0050	–	50	0,9	25,3	599,8	896	1000
3.161.4.1.1.0090.0.0070	–	70	0,9	28,3	839,7	1211	1000
3.161.4.1.1.0090.0.0100	–	100	0,9	34,1	1223	1720	500
3.161.4.1.1.0090.0.0150	–	150	0,9	42,7	1834,5	2536	400
3.161.4.1.1.0090.0.0200	–	200	0,9	47,3	2446	3317	400
3.161.4.1.1.0090.0.0300	–	300	0,9	57,4	3668,9	4931	300
3.161.4.1.1.0090.0.0400	–	400	0,9	64,4	4891,9	6482	300
3.161.4.1.1.0090.0.0500	–	500	0,9	73,7	6114,8	8056	250
3.161.4.1.1.0090.0.0600	–	600	0,9	80,4	7337,8	9651	200

PD-AP (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.163.1.1.1.0040.0.0002	–	2	0,4	6	4,8	38	1000/2000
3.163.1.1.1.0040.0.0004	–	4	0,4	7	9,5	50	1000/2000
3.163.1.1.1.0040.0.0006	–	6	0,4	7,9	14,3	61	1000/2000
3.163.1.1.1.0040.0.0010	–	10	0,4	8,6	23,7	80	1000/2000
3.163.1.1.1.0040.0.0020	–	20	0,4	10,5	47,4	125	1200
3.163.1.1.1.0040.0.0030	–	30	0,4	12,9	71,1	172	1200
3.163.1.1.1.0040.0.0040	–	40	0,4	13,9	94,8	211	1200
3.163.1.1.1.0040.0.0050	–	50	0,4	15,1	118,5	251	1200
3.163.1.1.1.0040.0.0070	–	70	0,4	16,6	165,9	323	1200
3.163.1.1.1.0040.0.0100	–	100	0,4	19,5	241,6	445	1200
3.163.1.1.1.0040.0.0150	–	150	0,4	24	362,4	637	1000
3.163.1.1.1.0040.0.0200	–	200	0,4	26,5	483,2	819	1000

PD-AP (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.163.1.1.1.0050.0.0002	–	2	0,5	6,5	7,5	43	1000/2000
3.163.1.1.1.0050.0.0004	–	4	0,5	7,6	14,9	59	1000/2000
3.163.1.1.1.0050.0.0006	–	6	0,5	8,7	22,3	77	1000/2000
3.163.1.1.1.0050.0.0010	–	10	0,5	9,5	37,1	104	1000/2000
3.163.1.1.1.0050.0.0020	–	20	0,5	11,8	74,1	167	1200
3.163.1.1.1.0050.0.0030	–	30	0,5	14,8	111,1	234	1200
3.163.1.1.1.0050.0.0040	–	40	0,5	16	148,1	291	1200
3.163.1.1.1.0050.0.0050	–	50	0,5	17,4	185,2	349	1200
3.163.1.1.1.0050.0.0070	–	70	0,5	15,2	259,2	432	1200
3.163.1.1.1.0050.0.0100	–	100	0,5	22,8	377,5	634	1000
3.163.1.1.1.0050.0.0150	–	150	0,5	28,2	566,2	923	1000
3.163.1.1.1.0050.0.0200	–	200	0,5	31,3	755	1194	500

PD-AP (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.163.1.1.1.0060.0.0002	–	2	0,6	7,4	10,7	55	1000/2000
3.163.1.1.1.0060.0.0004	–	4	0,6	8,9	21,4	81	1000/2000
3.163.1.1.1.0060.0.0006	–	6	0,6	10,6	32	105	1200
3.163.1.1.1.0060.0.0010	–	10	0,6	11,4	53,4	145	1200
3.163.1.1.1.0060.0.0020	–	20	0,6	14,7	106,7	244	1200
3.163.1.1.1.0060.0.0030	–	30	0,6	18,8	160	350	1200
3.163.1.1.1.0060.0.0040	–	40	0,6	20,6	213,3	439	1000
3.163.1.1.1.0060.0.0050	–	50	0,6	22,5	266,6	528	1000
3.163.1.1.1.0060.0.0070	–	70	0,6	25,1	373,2	702	1000
3.163.1.1.1.0060.0.0080	–	80	0,6	26,9	426,6	805	1000
3.163.1.1.1.0060.0.0100	–	100	0,6	30,5	543,6	1000	500
3.163.1.1.1.0060.0.0150	–	150	0,6	38,2	815,4	1466	500
3.163.1.1.1.0060.0.0200	–	200	0,6	42,2	1087,1	1892	400

PD-AP (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.163.1.1.1.0063.0.0002	–	2	0,63	7,6	11,8	59	1000/2000
3.163.1.1.1.0063.0.0004	–	4	0,63	9,3	23,6	86	1000/2000
3.163.1.1.1.0063.0.0006	–	6	0,63	11	35,3	114	1200
3.163.1.1.1.0063.0.0010	–	10	0,63	11,9	58,8	158	1200
3.163.1.1.1.0063.0.0020	–	20	0,63	15,4	117,6	270	1200
3.163.1.1.1.0063.0.0030	–	30	0,63	19,9	176,4	386	1200
3.163.1.1.1.0063.0.0040	–	40	0,63	21,7	235,2	485	1000
3.163.1.1.1.0063.0.0050	–	50	0,63	23,8	293,9	584	1000
3.163.1.1.1.0063.0.0070	–	70	0,63	26,6	411,5	777	1000
3.163.1.1.1.0063.0.0100	–	100	0,63	32,4	599,3	1107	500
3.163.1.1.1.0063.0.0150	–	150	0,63	40,5	898,9	1628	400
3.163.1.1.1.0063.0.0200	–	200	0,63	45	1198,5	2114	400

PD-AP (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.163.1.1.1.0065.0.0002	–	2	0,65	7,8	12,6	61	1000/2000
3.163.1.1.1.0065.0.0004	–	4	0,65	9,6	25,1	91	1000/2000
3.163.1.1.1.0065.0.0006	–	6	0,65	11,5	37,6	122	1200
3.163.1.1.1.0065.0.0010	–	10	0,65	12,4	62,6	169	1200
3.163.1.1.1.0065.0.0020	–	20	0,65	16,2	125,2	289	1200
3.163.1.1.1.0065.0.0030	–	30	0,65	20,9	187,8	416	1000
3.163.1.1.1.0065.0.0040	–	40	0,65	22,9	250,3	523	1000
3.163.1.1.1.0065.0.0050	–	50	0,65	25,1	312,9	634	1000
3.163.1.1.1.0065.0.0070	–	70	0,65	28,9	438	848	1000
3.163.1.1.1.0065.0.0100	–	100	0,65	35,2	637,9	1208	500
3.163.1.1.1.0065.0.0150	–	150	0,65	42,9	956,9	1770	400
3.163.1.1.1.0065.0.0200	–	200	0,65	47,6	1275,8	2303	400

PD-AP (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.163.1.1.1.0080.0.0002	–	2	0,8	8,3	19	72	1000/2000
3.163.1.1.1.0080.0.0004	–	4	0,8	10,3	38	111	1200
3.163.1.1.1.0080.0.0006	–	6	0,8	12,4	56,9	151	1200
3.163.1.1.1.0080.0.0010	–	10	0,8	13,4	94,8	214	1200
3.163.1.1.1.0080.0.0020	–	20	0,8	17,6	189,6	376	1200
3.163.1.1.1.0080.0.0030	–	30	0,8	22,9	284,4	544	1000
3.163.1.1.1.0080.0.0040	–	40	0,8	25,1	379,2	694	1000
3.163.1.1.1.0080.0.0050	–	50	0,8	27,6	473,9	842	1000
3.163.1.1.1.0080.0.0070	–	70	0,8	31	663,5	1131	500
3.163.1.1.1.0080.0.0100	–	100	0,8	37,8	966,3	1622	500
3.163.1.1.1.0080.0.0150	–	150	0,8	47,6	1449,5	2397	400

PD-AP (Pair)
Part Number	Number of Conductors	Pair Count	Conductor Diameter (mm)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.163.1.1.1.0090.0.0002	–	2	0,9	8,5	24	79	1000/2000
3.163.1.1.1.0090.0.0004	–	4	0,9	10,6	48	123	1200
3.163.1.1.1.0090.0.0006	–	6	0,9	12,9	72	169	1200
3.163.1.1.1.0090.0.0010	–	10	0,9	13,9	120	245	1200
3.163.1.1.1.0090.0.0020	–	20	0,9	18,3	240	435	1200
3.163.1.1.1.0090.0.0030	–	30	0,9	23,9	359,9	635	1000
3.163.1.1.1.0090.0.0040	–	40	0,9	26,3	479,9	813	1000
3.163.1.1.1.0090.0.0050	–	50	0,9	29,3	599,8	1006	1000
3.163.1.1.1.0090.0.0070	–	70	0,9	32,7	839,7	1344	500
3.163.1.1.1.0090.0.0100	–	100	0,9	40,3	1223	1955	400

Open in a new tab İndir

A-2Y(L)2Y Outdoor Telephone Cable

Corporate

Products

Quality

Technical Information

Human Resources

Contact
