| 1 – İletken | : | Sınıf 1 elektrolitik mono bakır (IEC 60228, DIN VDE 0295, EN 60228) |
| 2 – İzole | : | Polietilen bileşke (VDE 0815, EN 50290-2-26) |
| 3 – Büküm | : | İkili çiftler yıldız dörtlü daha fazlası katlar halinde çift büküm |
| 4 – Ayırıcı | : | Polyester bant |
| 5 – Ekran | : | Kalaylı bakır toprak teli, Al/PET bant |
| 6 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı halojensiz dış kılıf. RAL 6018 (Yeşil) |
| İletken Çapı | İletken Direnci Ω/km (20 °C) | İzole Direnci (@500V DC) MΩ/km | Efektif Kapasite nF/m | Çalışma Voltajı V DC | Test Voltajı (@ 1 dakika) V DC |
|---|---|---|---|---|---|
| 0.60 mm | 130.0 | 5000 | 100 | 300 | 800 |
| 0.80 mm | 73.2 | 5000 | 100 | 300 | 800 |
| 1.00 mm | 44.6 | 5000 | 100 | 300 | 1000 |
| 1.50 mm² | 24.6 | 5000 | 100 | 300 | 1000 |
| 2.50 mm² | 15.1 | 5000 | 100 | 300 | 1000 |
| Duman Yoğunluğu Testi | Aşındırıcı Gaz Testi | Halojensizlik tesi | Alev Yayılım Testi | Alev Geciktiricilik Testi |
|---|---|---|---|---|
| IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2 | IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3 | IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1 | IEC 60332-3-24, VDE 0482-332-3-24, EN 60332-2-24 | IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 10xD mm | -30°C ~ +70°C |

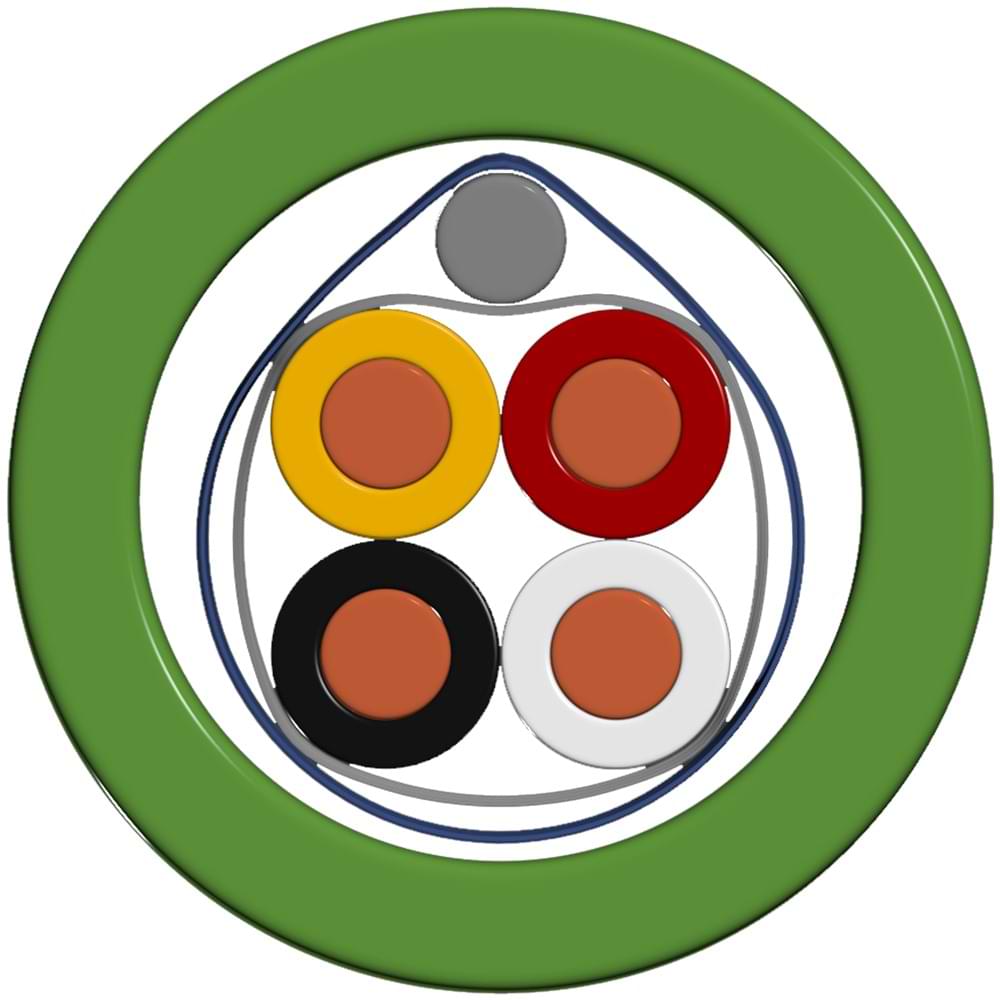

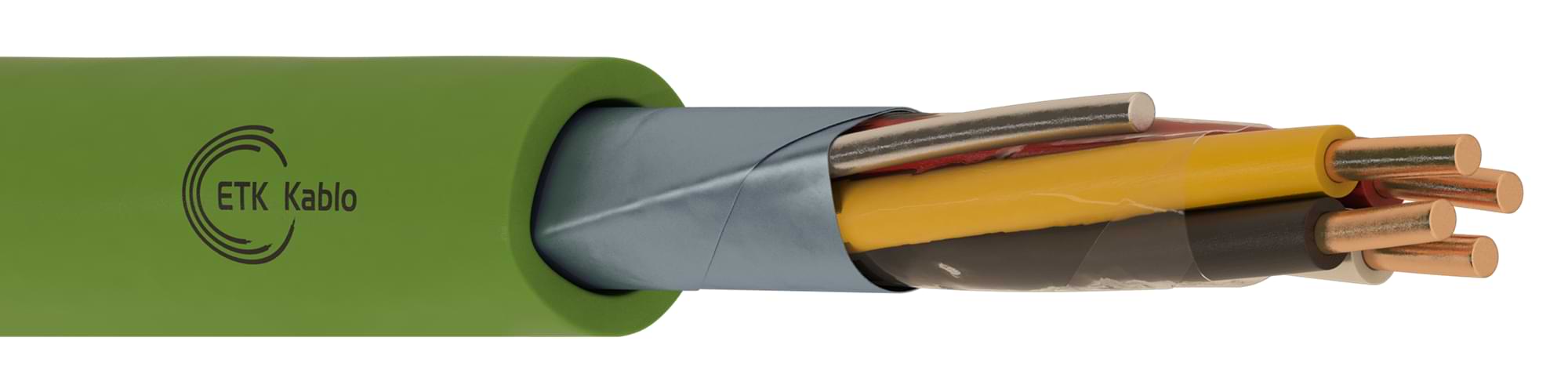

| 1 – Conductor | : | Class 1 electrolytic solid copper (IEC 60228, DIN VDE 0295, EN 60228) |
| 2 – Insulation | : | Polyethylene compound (VDE 0815, EN 50290-2-26) |
| 3 – Stranding | : | Two pairs are stranded into a star-quad, above two pairs are stranded together in layers |
| 4 – Wrapping | : | Polyester tape |
| 5 – Screen | : | Tinned copper earthing wire, Al/PET tape |
| 6 – Outer Jacket | : | UV resistant halogen-free outer jacket. RAL 6018 (Green) |
| Conductor Diameter | Conductor Resistance Ω/km (20 °C) | Insulation Resistance (@500V DC) MΩ/km | Mutual Capacitance nF/km | Operating Voltage V DC | Test Voltage (@ 1 minute) V DC |
|---|---|---|---|---|---|
| 0.60 mm | 130.0 | 5000 | 100 | 300 | 800 |
| 0.80 mm | 73.2 | 5000 | 100 | 300 | 800 |
| 1.00 mm | 44.6 | 5000 | 100 | 300 | 1000 |
| 1.50 mm² | 24.6 | 5000 | 100 | 300 | 1000 |
| 2.50 mm² | 15.1 | 5000 | 100 | 300 | 1000 |
| Smoke Density Test | Corrosive Gas Test | Halogen-free Test | Flame Propagation Test | Flame Retardancy Test |
|---|---|---|---|---|
| IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2 | IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3 | IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1 | IEC 60332-3-24, VDE 0482-332-3-24, EN 60332-2-24 | IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2 |
| Bending Radius | Temperature Range Operating |
|---|---|
| 10xD mm | -30°C ~ +70°C |
