| 1 – İletken | : | Bükülü elektrolitik bakır iletken (Sınıf 2) (IEC 60228, EN 60228, DIN VDE 0295) |
| 2 – İzole | : | PVC (BS EN 50290-2, VDE 0207 YI1), Beyaz; Numara kodlu (BS 5308-2) |
| 3 – Büküm | : | Katmanlar halinde |
| 4 – Ayırıcı | : | Polyester bant |
| 5 – Ekran | : | Kalaylı bakır toprak teli, Al/PET bant |
| 6 – İç Kılıf | : | PVC iç kılıf. RAL 9005 (Siyah) |
| 7 – Zırh | : | Galvanizli çelik tel zırh, polyester bant |
| 8 – Dış Kılıf | : | Ultraviyole ışınlara dayanıklı PVC dış kılıf. RAL 9005 (Siyah) |
| İletken Çapı | İletken Direnci Ω/km (20 °C) | İzole Direnci (@500V DC) MΩ/km | Efektif Kapasite nF/m | Çalışma Voltajı V DC | Test Voltajı (@ 1 dakika) V DC |
|---|---|---|---|---|---|
| 0.50 mm² | 36.0 | 100 | 160 | 300/500 | 2000 |
| 0.75 mm² | 24.5 | 100 | 160 | 300/500 | 2000 |
| 1.00 mm² | 18.1 | 100 | 170 | 300/500 | 2000 |
| 1.50 mm² | 12.1 | 100 | 170 | 300/500 | 2000 |
| 2.50 mm² | 7.41 | 100 | 170 | 300/500 | 2000 |
| Üretim Referansı | Alev Geciktiricilik Testi |
|---|---|
| EN 50288-7 veya IEC 60502-1 | IEC 60332-1-2 |
| Bükülme Yarıçapı | Çalışma Sıcaklığı Aralığı |
|---|---|
| 7.5xD mm | -30°C ~ +70°C |

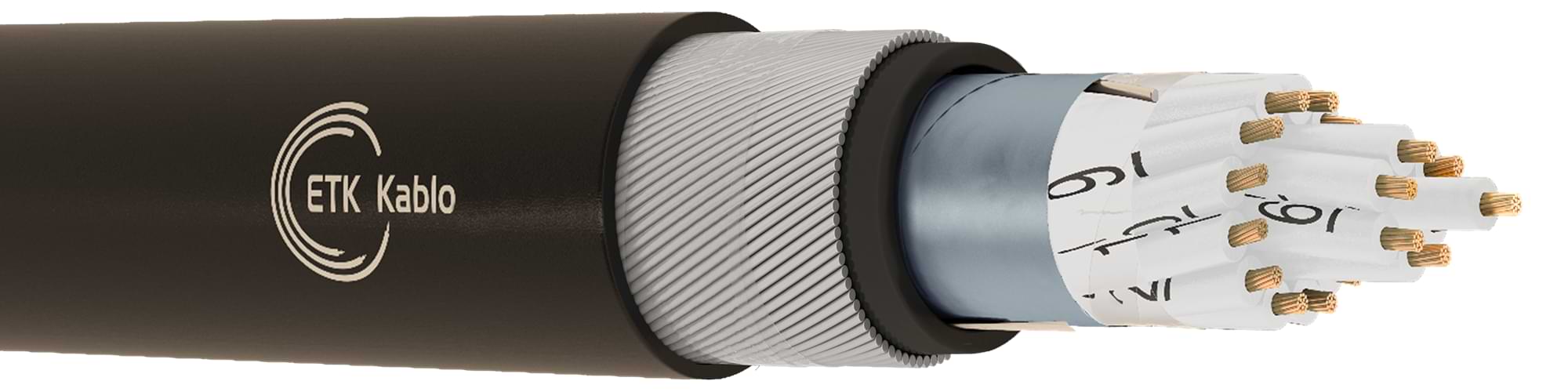

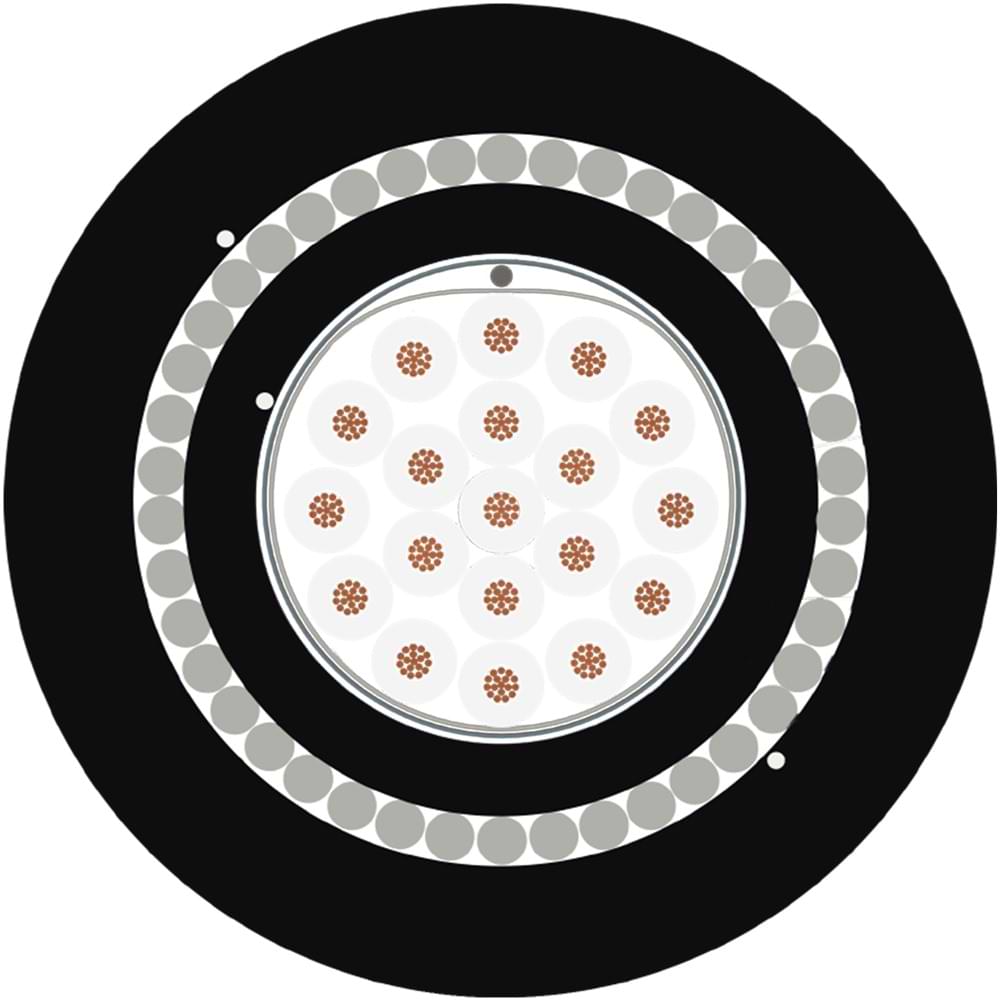

| 1 – Conductor | : | Stranded electrolytic copper conductor (Class 2) (IEC 60228, EN 60228, DIN VDE 0295) |
| 2 – Insulation | : | PVC (BS EN 50290-2, VDE 0207 YI1), White; Number coded (BS 5308-2) |
| 3 – Stranding | : | In layers |
| 4 – Wrapping | : | Polyester tape |
| 5 – Screen | : | Tinned copper earthing wire, Al/PET tape |
| 6 – Inner Jacket | : | PVC inner jacket. RAL 9005 (Black) |
| 7 – Armor | : | Galvanized steel wire armor, polyester tape |
| 8 – Outer Jacket | : | UV resistant PVC outer jacket. RAL 9005 (Black) |
| Conductor Diameter | Conductor Resistance Ω/km (20 °C) | Insulation Resistance (@500V DC) MΩ/km | Mutual Capacitance nF/km | Operating Voltage V DC | Test Voltage (@ 1 minute) V DC |
|---|---|---|---|---|---|
| 0.50 mm² | 36.0 | 100 | 160 | 300/500 | 2000 |
| 0.75 mm² | 24.5 | 100 | 160 | 300/500 | 2000 |
| 1.00 mm² | 18.1 | 100 | 170 | 300/500 | 2000 |
| 1.50 mm² | 12.1 | 100 | 170 | 300/500 | 2000 |
| 2.50 mm² | 7.41 | 100 | 170 | 300/500 | 2000 |
| Manufacturing Referance | Flame Retardancy Test |
|---|---|
| EN 50288-7 or IEC 60502-1 | IEC 60332-1-2 |
| Bending Radius | Temperature Range Operating |
|---|---|
| 7.5xD mm | -30°C ~ +70°C |
