U-DQ(ZN)(SR)H Fiber Optic Cable

Name: ETK Kablo A.Ş.
Address: Müstesna Sk. No.: 37, Osmangazi Mahallesi, Sancaktepe, İstanbul, 34887, TR
Telephone: +90-216-311-1034
Price range: $$

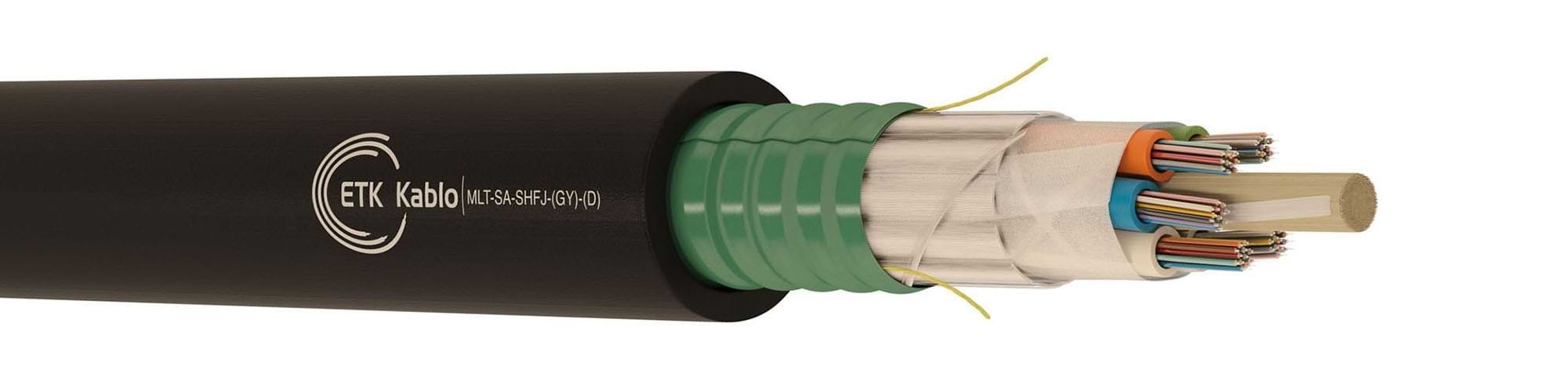

Product Code: MLT-SA-SHFJ-(GY12)-(D)

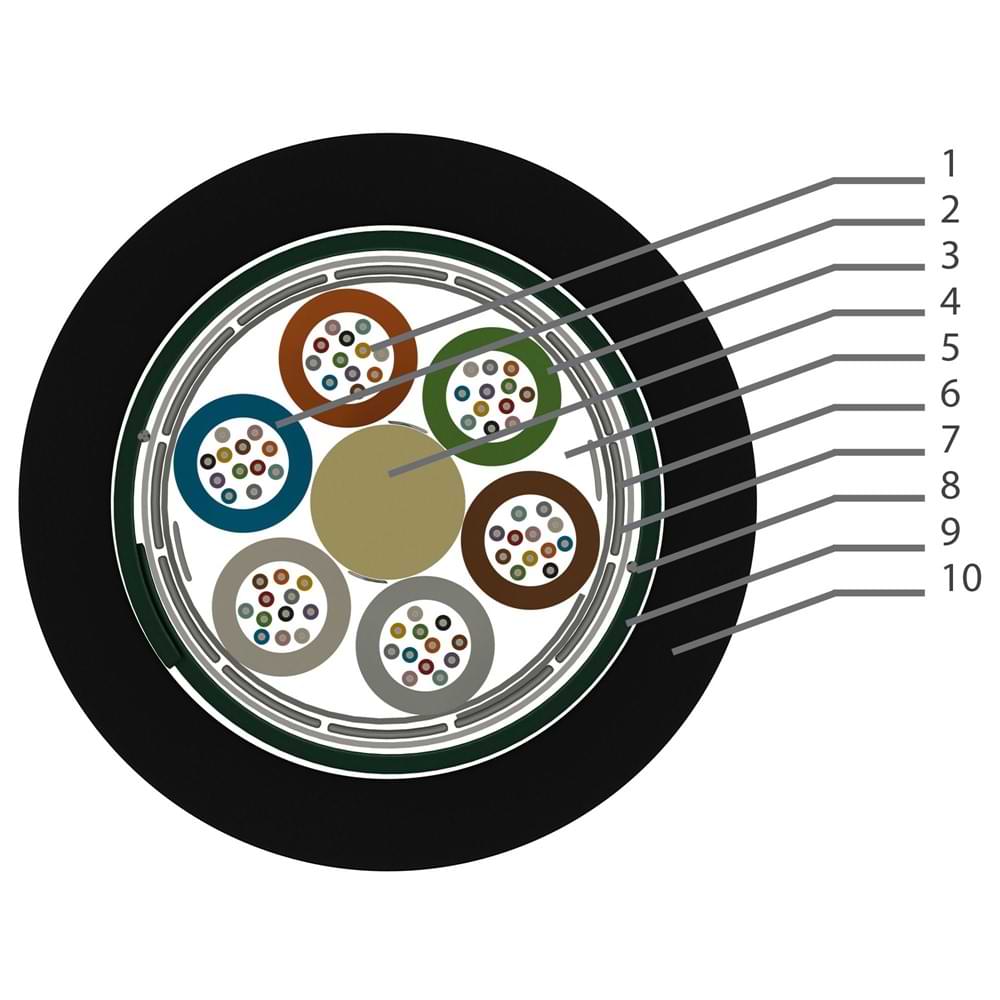

1 – Optical fiber core ¹

2 – Waterproof thixotropic jelly

3 – PBT Tube

4 – Non-metallic central strength member (FRP)

5 – Jelly filling

6 – Core Wrapping (Polyester Tape)

7 – Non-metallic strength member (Glass yarn).

8 – Ripcord

9 – Corrugated steel tape

10- UV resistant halogen-free (LSOH) outer jacket

Part Number	Core Type	Fiber Count	Tube Count	Filler Count	Tube Diameter (mm)	FRP Diameter (mm)	Cable Diameter (mm)	Cable Weight (kg/km)
3.240.2.6.3.0900.0.1002	SM G.652.D	2	1	5	2,05	2,2	11,7	143
3.240.2.6.3.0900.1.1004	SM G.652.D	4	1	5	2,05	2,2	11,7	143
3.240.2.6.3.0900.0.1004	SM G.652.D	4	2	4	2,05	2,2	11,7	144
3.240.2.6.3.0900.1.1006	SM G.652.D	6	1	5	2,05	2,2	11,7	143
3.240.2.6.3.0900.0.1006	SM G.652.D	6	2	4	2,05	2,2	11,7	141
3.240.2.6.3.0900.1.1008	SM G.652.D	8	1	5	2,05	2,2	11,7	143
3.240.2.6.3.0900.2.1008	SM G.652.D	8	2	4	2,05	2,2	11,7	144
3.240.2.6.3.0900.0.1008	SM G.652.D	8	4	2	2,05	2,2	11,7	146
3.240.2.6.3.0900.1.1012	SM G.652.D	12	1	5	2,25	2,2	12,1	148
3.240.2.6.3.0900.2.1012	SM G.652.D	12	3	3	2,05	2,2	11,7	145
3.240.2.6.3.0900.0.1012	SM G.652.D	12	6	0	2,05	2,2	11,7	148
3.240.2.6.3.0900.1.1016	SM G.652.D	16	2	4	2,05	2,2	11,7	144
3.240.2.6.3.0900.0.1016	SM G.652.D	16	4	2	2,05	2,2	11,7	146
3.240.2.6.3.0900.0.1020	SM G.652.D	20	5	1	2,05	2,2	11,7	147
3.240.2.6.3.0900.1.1024	SM G.652.D	24	2	4	2,25	2,2	12,1	147
3.240.2.6.3.0900.3.1024	SM G.652.D	24	3	3	2,05	2,2	11,7	144
3.240.2.6.3.0900.2.1024	SM G.652.D	24	4	2	2,05	2,2	11,7	145
3.240.2.6.3.0900.0.1024	SM G.652.D	24	6	0	2,05	2,2	11,7	147
3.240.2.6.3.0900.0.1032	SM G.652.D	32	4	2	2,05	2,2	11,7	151
3.240.2.6.3.0900.1.1036	SM G.652.D	36	3	3	2,25	2,2	12,1	149
3.240.2.6.3.0900.0.1036	SM G.652.D	36	6	0	2,05	2,2	11,7	147
3.240.2.6.3.0900.1.1048	SM G.652.D	48	4	2	2,25	2,2	12,1	150
3.240.2.6.3.0900.0.1048	SM G.652.D	48	6	0	2,05	2,2	11,7	146
3.240.2.6.3.0900.0.1060	SM G.652.D	60	5	1	2,25	2,5	12,7	170
3.240.2.6.3.0900.0.1064	SM G.652.D	64	8	0	2,05	2,7	13,7	199
3.240.2.6.3.0900.0.1072	SM G.652.D	72	6	0	2,25	2,5	12,7	170
3.240.2.6.3.0900.0.1096	SM G.652.D	96	8	0	2,25	2,7	14,1	196
3.240.2.6.3.0900.0.1120	SM G.652.D	120	10	0	2,25	2,7	15,6	245
3.240.2.6.3.0900.0.1144	SM G.652.D	144	12	0	2,25	2,7	17,2	279
3.240.2.6.3.0900.0.1192	SM G.652.D	192	16	2	2,25	2,5	17,3	275
3.240.2.6.3.0900.0.1216	SM G.652.D	216	18	0	2,25	2,5	17,2	276

Part Number	Core Type	Fiber Count	Tube Count	Filler Count	Tube Diameter (mm)	FRP Diameter (mm)	Cable Diameter (mm)	Cable Weight (kg/km)
3.240.2.6.3.0625.0.1002	OM1	2	1	5	2,05	2,2	11,7	143
3.240.2.6.3.0625.1.1004	OM1	4	1	5	2,05	2,2	11,7	143
3.240.2.6.3.0625.0.1004	OM1	4	2	4	2,05	2,2	11,7	144
3.240.2.6.3.0625.1.1006	OM1	6	1	5	2,05	2,2	11,7	143
3.240.2.6.3.0625.0.1006	OM1	6	2	4	2,05	2,2	11,7	141
3.240.2.6.3.0625.1.1008	OM1	8	1	5	2,05	2,2	11,7	143
3.240.2.6.3.0625.2.1008	OM1	8	2	4	2,05	2,2	11,7	144
3.240.2.6.3.0625.0.1008	OM1	8	4	2	2,05	2,2	11,7	146
3.240.2.6.3.0625.1.1012	OM1	12	1	5	2,25	2,2	12,1	148
3.240.2.6.3.0625.2.1012	OM1	12	3	3	2,05	2,2	11,7	145
3.240.2.6.3.0625.0.1012	OM1	12	6	0	2,05	2,2	11,7	148
3.240.2.6.3.0625.1.1016	OM1	16	2	4	2,05	2,2	11,7	144
3.240.2.6.3.0625.0.1016	OM1	16	4	2	2,05	2,2	11,7	146
3.240.2.6.3.0625.0.1020	OM1	20	5	1	2,05	2,2	11,7	147
3.240.2.6.3.0625.1.1024	OM1	24	2	4	2,25	2,2	12,1	147
3.240.2.6.3.0625.3.1024	OM1	24	3	3	2,05	2,2	11,7	144
3.240.2.6.3.0625.2.1024	OM1	24	4	2	2,05	2,2	11,7	145
3.240.2.6.3.0625.0.1024	OM1	24	6	0	2,05	2,2	11,7	147
3.240.2.6.3.0625.0.1032	OM1	32	4	2	2,05	2,2	11,7	151
3.240.2.6.3.0625.1.1036	OM1	36	3	3	2,25	2,2	12,1	149
3.240.2.6.3.0625.0.1036	OM1	36	6	0	2,05	2,2	11,7	147
3.240.2.6.3.0625.1.1048	OM1	48	4	2	2,25	2,2	12,1	150
3.240.2.6.3.0625.0.1048	OM1	48	6	0	2,05	2,2	11,7	146
3.240.2.6.3.0625.0.1060	OM1	60	5	1	2,25	2,5	12,7	170
3.240.2.6.3.0625.0.1064	OM1	64	8	0	2,05	2,7	13,7	199
3.240.2.6.3.0625.0.1072	OM1	72	6	0	2,25	2,5	12,7	170
3.240.2.6.3.0625.0.1096	OM1	96	8	0	2,25	2,7	14,1	196
3.240.2.6.3.0625.0.1120	OM1	120	10	0	2,25	2,7	15,6	245
3.240.2.6.3.0625.0.1144	OM1	144	12	0	2,25	2,7	17,2	277
3.240.2.6.3.0625.0.1192	OM1	192	16	2	2,25	2,5	17,3	262
3.240.2.6.3.0625.0.1216	OM1	216	18	0	2,25	2,5	17,2	276

Part Number	Core Type	Fiber Count	Tube Count	Filler Count	Tube Diameter (mm)	FRP Diameter (mm)	Cable Diameter (mm)	Cable Weight (kg/km)
3.240.2.6.3.0502.0.1002	OM2	2	1	5	2,05	2,2	11,7	143
3.240.2.6.3.0502.1.1004	OM2	4	1	5	2,05	2,2	11,7	143
3.240.2.6.3.0502.0.1004	OM2	4	2	4	2,05	2,2	11,7	144
3.240.2.6.3.0502.1.1006	OM2	6	1	5	2,05	2,2	11,7	143
3.240.2.6.3.0502.0.1006	OM2	6	2	4	2,05	2,2	11,7	141
3.240.2.6.3.0502.1.1008	OM2	8	1	5	2,05	2,2	11,7	143
3.240.2.6.3.0502.2.1008	OM2	8	2	4	2,05	2,2	11,7	144
3.240.2.6.3.0502.0.1008	OM2	8	4	2	2,05	2,2	11,7	146
3.240.2.6.3.0502.1.1012	OM2	12	1	5	2,25	2,2	12,1	148
3.240.2.6.3.0502.2.1012	OM2	12	3	3	2,05	2,2	11,7	145
3.240.2.6.3.0502.0.1012	OM2	12	6	0	2,05	2,2	11,7	148
3.240.2.6.3.0502.1.1016	OM2	16	2	4	2,05	2,2	11,7	144
3.240.2.6.3.0502.0.1016	OM2	16	4	2	2,05	2,2	11,7	146
3.240.2.6.3.0502.0.1020	OM2	20	5	1	2,05	2,2	11,7	147
3.240.2.6.3.0502.1.1024	OM2	24	2	4	2,25	2,2	12,1	147
3.240.2.6.3.0502.3.1024	OM2	24	3	3	2,05	2,2	11,7	144
3.240.2.6.3.0502.2.1024	OM2	24	4	2	2,05	2,2	11,7	145
3.240.2.6.3.0502.0.1024	OM2	24	6	0	2,05	2,2	11,7	147
3.240.2.6.3.0502.0.1032	OM2	32	4	2	2,05	2,2	11,7	151
3.240.2.6.3.0502.1.1036	OM2	36	3	3	2,25	2,2	12,1	149
3.240.2.6.3.0502.0.1036	OM2	36	6	0	2,05	2,2	11,7	147
3.240.2.6.3.0502.1.1048	OM2	48	4	2	2,25	2,2	12,1	150
3.240.2.6.3.0502.0.1048	OM2	48	6	0	2,05	2,2	11,7	146
3.240.2.6.3.0502.0.1060	OM2	60	5	1	2,25	2,5	12,7	170
3.240.2.6.3.0502.0.1064	OM2	64	8	0	2,05	2,7	13,7	199
3.240.2.6.3.0502.0.1072	OM2	72	6	0	2,25	2,5	12,7	170
3.240.2.6.3.0502.0.1096	OM2	96	8	0	2,25	2,7	14,1	196
3.240.2.6.3.0502.0.1120	OM2	120	10	0	2,25	2,7	15,6	245
3.240.2.6.3.0502.0.1144	OM2	144	12	0	2,25	2,7	17,2	277
3.240.2.6.3.0502.0.1192	OM2	192	16	2	2,25	2,5	17,3	275
3.240.2.6.3.0502.0.1216	OM2	216	18	0	2,25	2,5	17,2	276

Part Number	Core Type	Fiber Count	Tube Count	Filler Count	Tube Diameter (mm)	FRP Diameter (mm)	Cable Diameter (mm)	Cable Weight (kg/km)
3.240.2.6.3.0503.0.1002	OM3	2	1	5	2,05	2,2	11,7	143
3.240.2.6.3.0503.1.1004	OM3	4	1	5	2,05	2,2	11,7	143
3.240.2.6.3.0503.0.1004	OM3	4	2	4	2,05	2,2	11,7	144
3.240.2.6.3.0503.1.1006	OM3	6	1	5	2,05	2,2	11,7	143
3.240.2.6.3.0503.0.1006	OM3	6	2	4	2,05	2,2	11,7	141
3.240.2.6.3.0503.1.1008	OM3	8	1	5	2,05	2,2	11,7	143
3.240.2.6.3.0503.2.1008	OM3	8	2	4	2,05	2,2	11,7	144
3.240.2.6.3.0503.0.1008	OM3	8	4	2	2,05	2,2	11,7	146
3.240.2.6.3.0503.1.1012	OM3	12	1	5	2,25	2,2	12,1	148
3.240.2.6.3.0503.2.1012	OM3	12	3	3	2,05	2,2	11,7	145
3.240.2.6.3.0503.0.1012	OM3	12	6	0	2,05	2,2	11,7	148
3.240.2.6.3.0503.1.1016	OM3	16	2	4	2,05	2,2	11,7	144
3.240.2.6.3.0503.0.1016	OM3	16	4	2	2,05	2,2	11,7	146
3.240.2.6.3.0503.0.1020	OM3	20	5	1	2,05	2,2	11,7	147
3.240.2.6.3.0503.1.1024	OM3	24	2	4	2,25	2,2	12,1	147
3.240.2.6.3.0503.3.1024	OM3	24	3	3	2,05	2,2	11,7	144
3.240.2.6.3.0503.2.1024	OM3	24	4	2	2,05	2,2	11,7	145
3.240.2.6.3.0503.0.1024	OM3	24	6	0	2,05	2,2	11,7	147
3.240.2.6.3.0503.0.1032	OM3	32	4	2	2,05	2,2	11,7	151
3.240.2.6.3.0503.1.1036	OM3	36	3	3	2,25	2,2	12,1	149
3.240.2.6.3.0503.0.1036	OM3	36	6	0	2,05	2,2	11,7	147
3.240.2.6.3.0503.1.1048	OM3	48	4	2	2,25	2,2	12,1	150
3.240.2.6.3.0503.0.1048	OM3	48	6	0	2,05	2,2	11,7	146
3.240.2.6.3.0503.0.1060	OM3	60	5	1	2,25	2,5	12,7	170
3.240.2.6.3.0503.0.1064	OM3	64	8	0	2,05	2,7	13,7	199
3.240.2.6.3.0503.0.1072	OM3	72	6	0	2,25	2,5	12,7	170
3.240.2.6.3.0503.0.1096	OM3	96	8	0	2,25	2,7	14,1	196
3.240.2.6.3.0503.0.1120	OM3	120	10	0	2,25	2,7	15,6	245
3.240.2.6.3.0503.0.1144	OM3	144	12	0	2,25	2,7	17,2	281
3.240.2.6.3.0503.0.1192	OM3	192	16	2	2,25	2,5	17,3	275
3.240.2.6.3.0503.0.1216	OM3	216	18	0	2,25	2,5	17,2	276

	Test Standard	Specified Value	Acceptance Criteria
Maximum Installation Tension ²	IEC 60794-1-2-E1	1.0 x W(N), min. 1200 N	Fiber strainı ≤ 0.33%
Maximum Operation Tension	IEC 60794-1-2-E1	0.5 x W(N), min. 600 N	Δα ≤ 0.05 dB, No fiber strain
Crush Strength	IEC 60794-1-2-E3	3000 N / 100 mm, maks. 15 min	Δα ≤ 0.05 dB, No damage
Impact	IEC 60794-1-2-E4	10 Nm, 3 impacts, R= 300 mm	Δα ≤ 0.05 dB after the test
Torsion	IEC 60794-1-2-E7	1 m, 100N, +/- 180°, 10 cycles	Δα ≤ 0.05 dB, No damage
Repeated Bending	IEC 60794-1-2-E6	R=20x D, 100 N, 35 cycles	No damage
Bending Radius	IEC 60794-1-2-E11	R=20x D, 4 turns, 3 cycles	Δα ≤ 0.05 dB, No damage
Temperature Cycling	IEC 60794-1-2-F1	-20°C to +70°C	Δα ≤ 0.05 dB/km
Waterproofness	IEC 60794-1-2-F5B	Sample= 3 m, water column= 1 m	No water leakage in 24 hours.

	Minimum Bending Radius
Operation	20 x cable Ø
Fixed	15 x cable Ø

	Temperature Range
Storage	-40°C to + 70°C	Installation	-30°C to +60°C
Transport	-40°C to + 70°C	Operating	-40°C to +70°C

Marking	ETK Kablo – Date of Manufacture – Fiber Count and Type – Length Marking
Packing	Wooden drum with protection
Delivery Lengths	2 km, 4 km ± %5 tolerance
