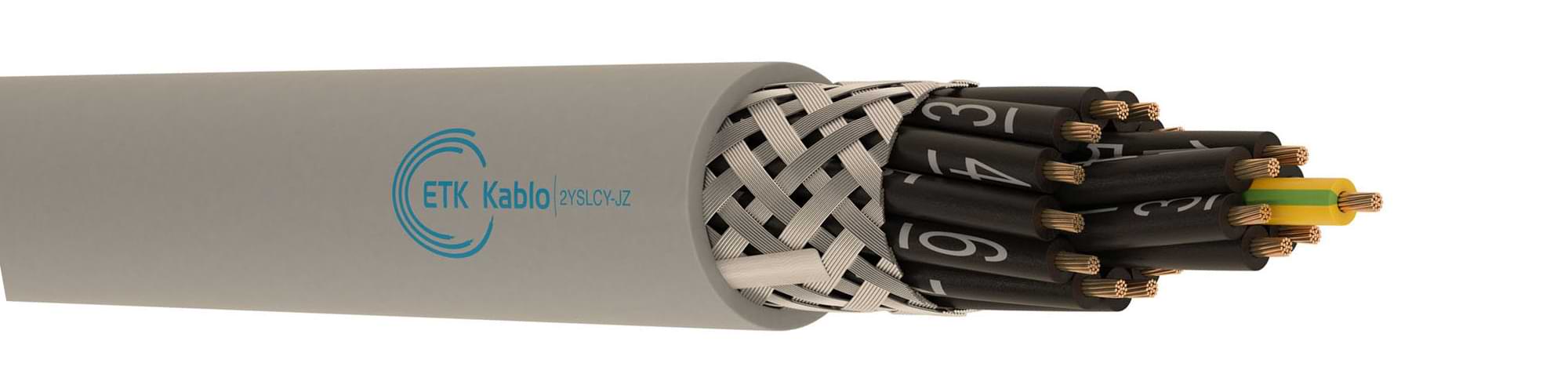

2YSLCY-JZ Control Cable

Product Code: 2YSLCY-JZ

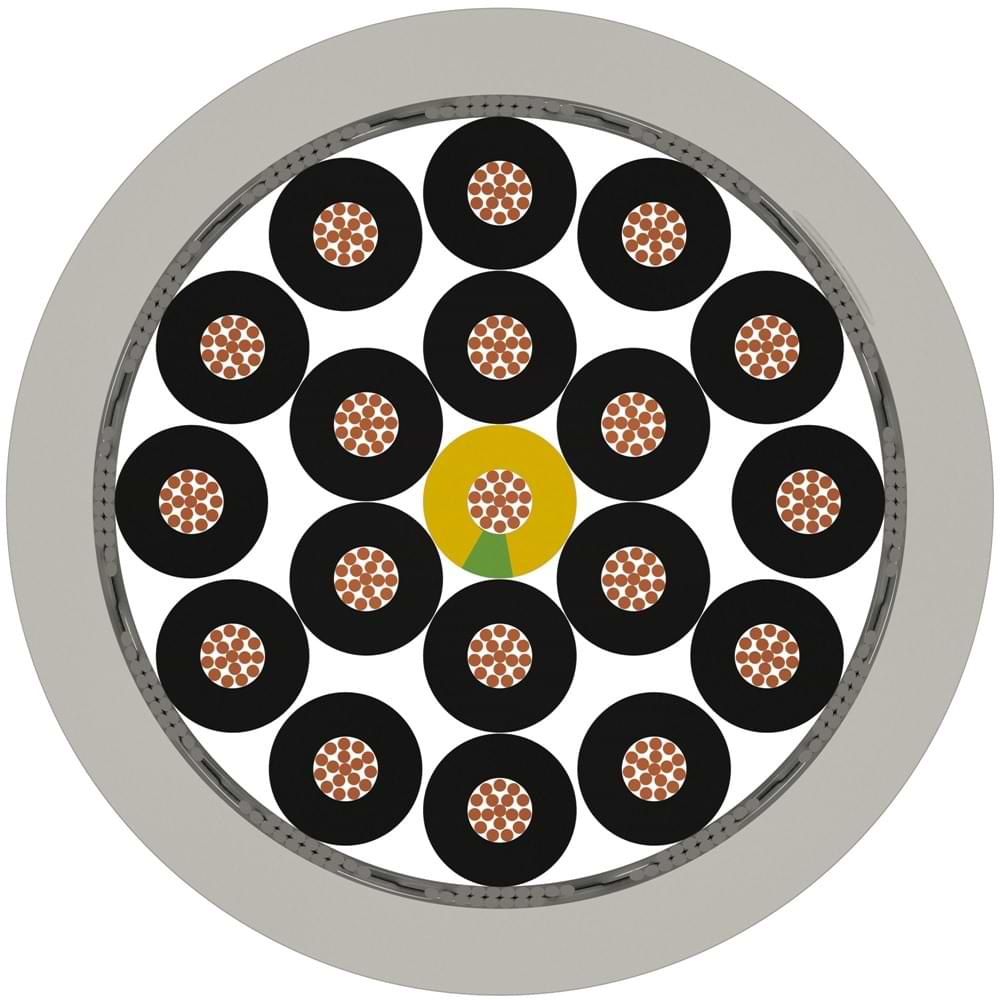

1 – İletken – Bükülü elektrolitik tavlı bakır iletken (Sınıf 5) (IEC 60228, EN 60228, DIN VDE 0295)

2 – İzole – Polietilen (DIN VDE 0207-2 2YI2), Siyah yalıtkan, beyaz numara kodlu (DIN VDE 0293, TS HD 308 S2)

3 – Büküm – Katlar halinde.

4 – Sargı – Polyester bant

5 – Ekran – Kalaylı bakır örgü

6 – Dış Kılıf – Ultraviyole ışınlara dayanıklı PVC dış kılıf (EN 50363-4-1, DIN VDE 207 TM2). RAL 7001 (Gri) veya RAL 9004 (Siyah)

İletken Kesiti	İletken Direnci Ω/km (20 °C)	İzolasyon Direnci MΩ/km	Akım Taşıma Kapasitesi A	Test Voltajı V (DC, 1 dakika)	Çalışma Voltajı V DC
0.50 mm²	39.0	20	9	2000	300/500
0.75 mm²	26.0	20	12	2000	300/500
1.00 mm²	19.5	20	15	2000	300/500
1.5 mm²	13.3	20	18	2000	300/500
2.5 mm²	7.98	20	26	2000	300/500
4.0 mm²	4.95	20	34	2000	300/500
6.0 mm²	3.30	20	44	2000	300/500
10.0 mm²	1.91	20	61	2000	300/500
16.0 mm²	1.21	20	82	2000	300/500

Alev Geciktiricilik Testi
IEC 60332-1-2 EN 60332-1-2 VDE 0482-332-1-2

Part Numarası	İletken Sayısı	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.602.3.1.2.0050.1.0002	2	0,5	5,3	18,1	45	100/500/1000
3.602.3.1.2.0050.0.0003	3	0,5	5,6	22,5	52	100/500/1000
3.602.3.1.2.0050.0.0004	4	0,5	6	28,2	61	100/500/1000
3.602.3.1.2.0050.0.0005	5	0,5	6,5	33,1	70	100/500/1000
3.602.3.1.2.0050.0.0006	6	0,5	7,2	41,7	85	100/500/1000
3.602.3.1.2.0050.0.0007	7	0,5	7,2	46,1	89	100/500/1000
3.602.3.1.2.0050.0.0008	8	0,5	7,7	51,5	101	100/500/1000
3.602.3.1.2.0050.0.0009	9	0,5	9	56	117	100/500/1000
3.602.3.1.2.0050.0.0010	10	0,5	9	60,4	121	100/500/1000
3.602.3.1.2.0050.0.0012	12	0,5	9,3	69,8	134	100/500/1000
3.602.3.1.2.0050.0.0014	14	0,5	9,7	79,3	149	100/500/1000
3.602.3.1.2.0050.0.0016	16	0,5	10,3	89,1	167	100/500/1000
3.602.3.1.2.0050.0.0018	18	0,5	10,9	103,6	189	100/500/1000
3.602.3.1.2.0050.0.0020	20	0,5	11,5	113,6	209	100/500/1000
3.602.3.1.2.0050.0.0024	24	0,5	12,8	135	242	100/500/1000
3.602.3.1.2.0050.0.0025	25	0,5	12,8	139,4	253	100/500/1000
3.602.3.1.2.0050.0.0027	27	0,5	13	148,6	262	100/500/1000

Part Numarası	İletken Sayısı	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.602.3.1.2.0075.1.0002	2	0,75	5,7	22,8	52	100/500/1000
3.602.3.1.2.0075.0.0003	3	0,75	6	30,4	63	100/500/1000
3.602.3.1.2.0075.0.0004	4	0,75	6,5	37,3	74	100/500/1000
3.602.3.1.2.0075.0.0005	5	0,75	7,2	48,3	91	100/500/1000
3.602.3.1.2.0075.0.0006	6	0,75	7,9	55,5	106	100/500/1000
3.602.3.1.2.0075.0.0007	7	0,75	7,9	62,1	112	100/500/1000
3.602.3.1.2.0075.0.0008	8	0,75	8,4	68,9	126	100/500/1000
3.602.3.1.2.0075.0.0009	9	0,75	9,8	76,7	145	100/500/1000
3.602.3.1.2.0075.0.0010	10	0,75	9,8	83,3	150	100/500/1000
3.602.3.1.2.0075.0.0012	12	0,75	10,2	97,1	171	100/500/1000
3.602.3.1.2.0075.0.0014	14	0,75	10,8	115,8	196	100/500/1000
3.602.3.1.2.0075.0.0016	16	0,75	11,4	130,2	219	100/500/1000
3.602.3.1.2.0075.0.0018	18	0,75	12	144,8	243	100/500/1000
3.602.3.1.2.0075.0.0020	20	0,75	12,7	159,8	269	100/500/1000
3.602.3.1.2.0075.0.0024	24	0,75	14	186,4	309	100/500/1000
3.602.3.1.2.0075.0.0025	25	0,75	14,1	195,9	326	100/500/1000
3.602.3.1.2.0075.0.0027	27	0,75	14,5	211,5	344	100/500/1000

Part Numarası	İletken Sayısı	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.602.3.1.2.0100.1.0002	2	1	6,1	27,1	60	100/500/1000
3.602.3.1.2.0100.0.0003	3	1	6,5	35,6	72	100/500/1000
3.602.3.1.2.0100.0.0004	4	1	7,1	48,4	91	100/500/1000
3.602.3.1.2.0100.0.0005	5	1	7,7	57	106	100/500/1000
3.602.3.1.2.0100.0.0006	6	1	8,4	65,5	123	100/500/1000
3.602.3.1.2.0100.0.0007	7	1	8,4	73,7	129	100/500/1000
3.602.3.1.2.0100.0.0008	8	1	9,2	82,1	149	100/500/1000
3.602.3.1.2.0100.0.0009	9	1	10,8	97,9	177	100/500/1000
3.602.3.1.2.0100.0.0010	10	1	10,8	106,2	184	100/500/1000
3.602.3.1.2.0100.0.0012	12	1	11,2	123,5	210	100/500/1000
3.602.3.1.2.0100.0.0014	14	1	11,7	141,4	234	100/500/1000
3.602.3.1.2.0100.0.0016	16	1	12,5	159,6	263	100/500/1000
3.602.3.1.2.0100.0.0018	18	1	13,1	178,4	293	100/500/1000
3.602.3.1.2.0100.0.0020	20	1	13,9	195,7	324	100/500/1000
3.602.3.1.2.0100.0.0024	24	1	15,3	227,9	370	100/500/1000
3.602.3.1.2.0100.0.0025	25	1	15,4	241	392	100/500/1000
3.602.3.1.2.0100.0.0027	27	1	15,8	257,9	412	100/500/1000

Part Numarası	İletken Sayısı	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.602.3.1.2.0150.1.0002	2	1,5	6,7	36,6	74	100/500/1000
3.602.3.1.2.0150.0.0003	3	1,5	7,3	53,9	97	100/500/1000
3.602.3.1.2.0150.0.0004	4	1,5	7,8	66,8	115	100/500/1000
3.602.3.1.2.0150.0.0005	5	1,5	8,6	80,4	138	100/500/1000
3.602.3.1.2.0150.0.0006	6	1,5	9,4	93,6	161	100/500/1000
3.602.3.1.2.0150.0.0007	7	1,5	9,4	106,4	172	100/500/1000
3.602.3.1.2.0150.0.0008	8	1,5	10,2	120,7	197	100/500/1000
3.602.3.1.2.0150.0.0009	9	1,5	12,1	141,4	234	100/500/1000
3.602.3.1.2.0150.0.0010	10	1,5	12,1	154,4	245	100/500/1000
3.602.3.1.2.0150.0.0012	12	1,5	12,5	181,6	279	100/500/1000
3.602.3.1.2.0150.0.0014	14	1,5	13,2	207,9	316	100/500/1000
3.602.3.1.2.0150.0.0016	16	1,5	14	235,9	356	100/500/1000
3.602.3.1.2.0150.0.0018	18	1,5	14,7	264,4	397	100/500/1000
3.602.3.1.2.0150.0.0020	20	1,5	15,6	291,4	440	100/500/1000
3.602.3.1.2.0150.0.0024	24	1,5	17,4	344,2	517	100/500/1000
3.602.3.1.2.0150.0.0025	25	1,5	17,5	361,6	545	100/500/1000
3.602.3.1.2.0150.0.0027	27	1,5	17,8	387,8	569	100/500/1000

Part Numarası	İletken Sayısı	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.602.3.1.2.0250.1.0002	2	2,5	8,1	57	110	100/500/1000
3.602.3.1.2.0250.0.0003	3	2,5	8,6	80,5	139	100/500/1000
3.602.3.1.2.0250.0.0004	4	2,5	9,4	102,3	169	100/500/1000
3.602.3.1.2.0250.0.0005	5	2,5	10,5	125,9	207	100/500/1000
3.602.3.1.2.0250.0.0006	6	2,5	11,5	153,2	248	100/500/1000
3.602.3.1.2.0250.0.0007	7	2,5	11,5	174,6	265	100/500/1000
3.602.3.1.2.0250.0.0008	8	2,5	12,5	197,8	308	100/500/1000
3.602.3.1.2.0250.0.0009	9	2,5	14,8	224,5	357	100/500/1000
3.602.3.1.2.0250.0.0010	10	2,5	14,8	246	374	100/500/1000
3.602.3.1.2.0250.0.0012	12	2,5	15,3	291,7	429	100/500/1000
3.602.3.1.2.0250.0.0014	14	2,5	16,1	335,6	488	100/500/1000
3.602.3.1.2.0250.0.0016	16	2,5	17,2	383,4	556	100/500/1000
3.602.3.1.2.0250.0.0018	18	2,5	18,3	431,1	632	100/500/1000
3.602.3.1.2.0250.0.0020	20	2,5	19,5	475,8	705	100/500/1000
3.602.3.1.2.0250.0.0024	24	2,5	21,7	565,2	821	100/500/1000
3.602.3.1.2.0250.0.0025	25	2,5	21,9	591,4	875	100/500/1000
3.602.3.1.2.0250.0.0027	27	2,5	22,4	642,5	922	100/500/1000

Part Numarası	İletken Sayısı	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.602.3.1.2.0400.1.0002	2	4	9,2	85,2	156	100/500/1000
3.602.3.1.2.0400.0.0003	3	4	9,8	120,8	191	100/500/1000
3.602.3.1.2.0400.0.0004	4	4	10,8	160,7	241	100/500/1000
3.602.3.1.2.0400.0.0005	5	4	11,9	197,4	294	100/500/1000
3.602.3.1.2.0400.0.0006	6	4	13,1	235,6	349	100/500/1000
3.602.3.1.2.0400.0.0007	7	4	13,1	269,9	377	100/500/1000
3.602.3.1.2.0400.0.0008	8	4	14,3	308,7	439	100/500/1000
3.602.3.1.2.0400.0.0009	9	4	17,1	354,9	520	100/500/1000
3.602.3.1.2.0400.0.0010	10	4	17,1	389,2	548	100/500/1000
3.602.3.1.2.0400.0.0012	12	4	17,7	462,4	631	100/500/1000
3.602.3.1.2.0400.0.0014	14	4	18,8	532,6	723	100/500/1000
3.602.3.1.2.0400.0.0016	16	4	20	603,1	817	100/500/1000

Part Numarası	İletken Sayısı	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.602.3.1.2.0600.1.0002	2	6	11	126,6	223	100/500/1000
3.602.3.1.2.0600.0.0003	3	6	11,8	179,2	277	100/500/1000
3.602.3.1.2.0600.0.0004	4	6	12,9	233,7	345	100/500/1000
3.602.3.1.2.0600.0.0005	5	6	14,3	288,3	423	100/500/1000
3.602.3.1.2.0600.0.0006	6	6	15,8	343,7	506	100/500/1000
3.602.3.1.2.0600.0.0007	7	6	15,8	395,2	547	100/500/1000
3.602.3.1.2.0600.0.0008	8	6	17,3	452,3	642	100/500/1000
3.602.3.1.2.0600.0.0009	9	6	20,9	518,9	765	100/500/1000
3.602.3.1.2.0600.0.0010	10	6	20,9	570,3	806	100/500/1000
3.602.3.1.2.0600.0.0012	12	6	21,8	679,8	942	100/500/1000
3.602.3.1.2.0600.0.0014	14	6	23,1	785,1	1077	100/500/1000
3.602.3.1.2.0600.0.0016	16	6	24,6	891,8	1257	100/500/1000

Part Numarası	İletken Sayısı	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.602.3.1.2.1000.1.0002	2	10	13,2	206,4	337	100/500/1000
3.602.3.1.2.1000.0.0003	3	10	14,1	298,1	428	100/500/1000
3.602.3.1.2.1000.0.0004	4	10	15,6	390,9	541	100/500/1000
3.602.3.1.2.1000.0.0005	5	10	17,4	485,8	671	100/500/1000
3.602.3.1.2.1000.0.0006	6	10	19,4	581	812	100/500/1000
3.602.3.1.2.1000.0.0007	7	10	19,4	670	884	100/500/1000
3.602.3.1.2.1000.0.0008	8	10	21,2	761,9	1021	100/500/1000
3.602.3.1.2.1000.0.0009	9	10	25,7	859,1	1205	100/500/1000
3.602.3.1.2.1000.0.0010	10	10	25,7	948,1	1284	100/500/1000

Part Numarası	İletken Sayısı	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.602.3.1.2.1600.1.0002	2	16	17,5	321,3	565	100/500/1000
3.602.3.1.2.1600.0.0003	3	16	18,8	467,7	706	100/500/1000
3.602.3.1.2.1600.0.0004	4	16	21,1	617	903	100/500/1000
3.602.3.1.2.1600.0.0005	5	16	23,6	767,3	1128	100/500/1000
3.602.3.1.2.1600.0.0006	6	16	26,1	900,2	1324	100/500/1000
3.602.3.1.2.1600.0.0007	7	16	26,1	1040,4	1456	100/500/1000
3.602.3.1.2.1600.0.0008	8	16	27,5	1185,8	1599	100/500/1000
3.602.3.1.2.1600.0.0009	9	16	33,7	1337,6	1907	100/500/1000
3.602.3.1.2.1600.0.0010	10	16	33,7	1477,8	2046	100/500/1000

Bükülme Yarıçapı	Sıcaklık Aralığı Çalışma
10xD mm	-30°C~+70°C

Open in a new tab İndir

1 – Conductor : Stranded electrolytic annealed copper conductor (Class 5) (IEC 60228, EN 60228, DIN VDE 0295)
2 – Insulation : Polyethylene (DIN VDE 0207-2 2YI2), Black insulation, white number coded (DIN VDE 0293, TS HD 308 S2)
3 – Stranding : In layers
4 – Wrapping : Polyester tape
5 – Screen : Tinned copper braiding
6 – Outer Jacket: UV resistant PVC outer jacket (EN 50363-4-1, DIN VDE 207 TM2). RAL 7001 (Grey) or RAL 9004 (Black)

Cross Section	Conductor Resistance Ω/km (20 °C)	Insulation Resistance MΩ/km	Current Carrying Capacity A	Test Voltage V (DC, 1 minute)	Operating Voltage V DC
0.50 mm²	39.0	20	9	2000	300/500
0.75 mm²	26.0	20	12	2000	300/500
1.00 mm²	19.5	20	15	2000	300/500
1.5 mm²	13.3	20	18	2000	300/500
2.5 mm²	7.98	20	26	2000	300/500
4.0 mm²	4.95	20	34	2000	300/500
6.0 mm²	3.30	20	44	2000	300/500
10.0 mm²	1.91	20	61	2000	300/500
16.0 mm²	1.21	20	82	2000	300/500

Flame Retardancy Test
IEC 60332-1-2 EN 60332-1-2 VDE 0482-332-1-2

Part Number	Conductor Count	Conductor Cross-section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.602.3.1.2.0050.1.0002	2	0,5	5,3	18,1	45	100/500/1000
3.602.3.1.2.0050.0.0003	3	0,5	5,6	22,5	52	100/500/1000
3.602.3.1.2.0050.0.0004	4	0,5	6	28,2	61	100/500/1000
3.602.3.1.2.0050.0.0005	5	0,5	6,5	33,1	70	100/500/1000
3.602.3.1.2.0050.0.0006	6	0,5	7,2	41,7	85	100/500/1000
3.602.3.1.2.0050.0.0007	7	0,5	7,2	46,1	89	100/500/1000
3.602.3.1.2.0050.0.0008	8	0,5	7,7	51,5	101	100/500/1000
3.602.3.1.2.0050.0.0009	9	0,5	9	56	117	100/500/1000
3.602.3.1.2.0050.0.0010	10	0,5	9	60,4	121	100/500/1000
3.602.3.1.2.0050.0.0012	12	0,5	9,3	69,8	134	100/500/1000
3.602.3.1.2.0050.0.0014	14	0,5	9,7	79,3	149	100/500/1000
3.602.3.1.2.0050.0.0016	16	0,5	10,3	89,1	167	100/500/1000
3.602.3.1.2.0050.0.0018	18	0,5	10,9	103,6	189	100/500/1000
3.602.3.1.2.0050.0.0020	20	0,5	11,5	113,6	209	100/500/1000
3.602.3.1.2.0050.0.0024	24	0,5	12,8	135	242	100/500/1000
3.602.3.1.2.0050.0.0025	25	0,5	12,8	139,4	253	100/500/1000
3.602.3.1.2.0050.0.0027	27	0,5	13	148,6	262	100/500/1000

Part Number	Conductor Count	Conductor Cross-section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.602.3.1.2.0075.1.0002	2	0,75	5,7	22,8	52	100/500/1000
3.602.3.1.2.0075.0.0003	3	0,75	6	30,4	63	100/500/1000
3.602.3.1.2.0075.0.0004	4	0,75	6,5	37,3	74	100/500/1000
3.602.3.1.2.0075.0.0005	5	0,75	7,2	48,3	91	100/500/1000
3.602.3.1.2.0075.0.0006	6	0,75	7,9	55,5	106	100/500/1000
3.602.3.1.2.0075.0.0007	7	0,75	7,9	62,1	112	100/500/1000
3.602.3.1.2.0075.0.0008	8	0,75	8,4	68,9	126	100/500/1000
3.602.3.1.2.0075.0.0009	9	0,75	9,8	76,7	145	100/500/1000
3.602.3.1.2.0075.0.0010	10	0,75	9,8	83,3	150	100/500/1000
3.602.3.1.2.0075.0.0012	12	0,75	10,2	97,1	171	100/500/1000
3.602.3.1.2.0075.0.0014	14	0,75	10,8	115,8	196	100/500/1000
3.602.3.1.2.0075.0.0016	16	0,75	11,4	130,2	219	100/500/1000
3.602.3.1.2.0075.0.0018	18	0,75	12	144,8	243	100/500/1000
3.602.3.1.2.0075.0.0020	20	0,75	12,7	159,8	269	100/500/1000
3.602.3.1.2.0075.0.0024	24	0,75	14	186,4	309	100/500/1000
3.602.3.1.2.0075.0.0025	25	0,75	14,1	195,9	326	100/500/1000
3.602.3.1.2.0075.0.0027	27	0,75	14,5	211,5	344	100/500/1000

Part Number	Conductor Count	Conductor Cross-section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.602.3.1.2.0100.1.0002	2	1	6,1	27,1	60	100/500/1000
3.602.3.1.2.0100.0.0003	3	1	6,5	35,6	72	100/500/1000
3.602.3.1.2.0100.0.0004	4	1	7,1	48,4	91	100/500/1000
3.602.3.1.2.0100.0.0005	5	1	7,7	57	106	100/500/1000
3.602.3.1.2.0100.0.0006	6	1	8,4	65,5	123	100/500/1000
3.602.3.1.2.0100.0.0007	7	1	8,4	73,7	129	100/500/1000
3.602.3.1.2.0100.0.0008	8	1	9,2	82,1	149	100/500/1000
3.602.3.1.2.0100.0.0009	9	1	10,8	97,9	177	100/500/1000
3.602.3.1.2.0100.0.0010	10	1	10,8	106,2	184	100/500/1000
3.602.3.1.2.0100.0.0012	12	1	11,2	123,5	210	100/500/1000
3.602.3.1.2.0100.0.0014	14	1	11,7	141,4	234	100/500/1000
3.602.3.1.2.0100.0.0016	16	1	12,5	159,6	263	100/500/1000
3.602.3.1.2.0100.0.0018	18	1	13,1	178,4	293	100/500/1000
3.602.3.1.2.0100.0.0020	20	1	13,9	195,7	324	100/500/1000
3.602.3.1.2.0100.0.0024	24	1	15,3	227,9	370	100/500/1000
3.602.3.1.2.0100.0.0025	25	1	15,4	241	392	100/500/1000
3.602.3.1.2.0100.0.0027	27	1	15,8	257,9	412	100/500/1000

Part Number	Conductor Count	Conductor Cross-section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.602.3.1.2.0150.1.0002	2	1,5	6,7	36,6	74	100/500/1000
3.602.3.1.2.0150.0.0003	3	1,5	7,3	53,9	97	100/500/1000
3.602.3.1.2.0150.0.0004	4	1,5	7,8	66,8	115	100/500/1000
3.602.3.1.2.0150.0.0005	5	1,5	8,6	80,4	138	100/500/1000
3.602.3.1.2.0150.0.0006	6	1,5	9,4	93,6	161	100/500/1000
3.602.3.1.2.0150.0.0007	7	1,5	9,4	106,4	172	100/500/1000
3.602.3.1.2.0150.0.0008	8	1,5	10,2	120,7	197	100/500/1000
3.602.3.1.2.0150.0.0009	9	1,5	12,1	141,4	234	100/500/1000
3.602.3.1.2.0150.0.0010	10	1,5	12,1	154,4	245	100/500/1000
3.602.3.1.2.0150.0.0012	12	1,5	12,5	181,6	279	100/500/1000
3.602.3.1.2.0150.0.0014	14	1,5	13,2	207,9	316	100/500/1000
3.602.3.1.2.0150.0.0016	16	1,5	14	235,9	356	100/500/1000
3.602.3.1.2.0150.0.0018	18	1,5	14,7	264,4	397	100/500/1000
3.602.3.1.2.0150.0.0020	20	1,5	15,6	291,4	440	100/500/1000
3.602.3.1.2.0150.0.0024	24	1,5	17,4	344,2	517	100/500/1000
3.602.3.1.2.0150.0.0025	25	1,5	17,5	361,6	545	100/500/1000
3.602.3.1.2.0150.0.0027	27	1,5	17,8	387,8	569	100/500/1000

Part Number	Conductor Count	Conductor Cross-section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.602.3.1.2.0250.1.0002	2	2,5	8,1	57	110	100/500/1000
3.602.3.1.2.0250.0.0003	3	2,5	8,6	80,5	139	100/500/1000
3.602.3.1.2.0250.0.0004	4	2,5	9,4	102,3	169	100/500/1000
3.602.3.1.2.0250.0.0005	5	2,5	10,5	125,9	207	100/500/1000
3.602.3.1.2.0250.0.0006	6	2,5	11,5	153,2	248	100/500/1000
3.602.3.1.2.0250.0.0007	7	2,5	11,5	174,6	265	100/500/1000
3.602.3.1.2.0250.0.0008	8	2,5	12,5	197,8	308	100/500/1000
3.602.3.1.2.0250.0.0009	9	2,5	14,8	224,5	357	100/500/1000
3.602.3.1.2.0250.0.0010	10	2,5	14,8	246	374	100/500/1000
3.602.3.1.2.0250.0.0012	12	2,5	15,3	291,7	429	100/500/1000
3.602.3.1.2.0250.0.0014	14	2,5	16,1	335,6	488	100/500/1000
3.602.3.1.2.0250.0.0016	16	2,5	17,2	383,4	556	100/500/1000
3.602.3.1.2.0250.0.0018	18	2,5	18,3	431,1	632	100/500/1000
3.602.3.1.2.0250.0.0020	20	2,5	19,5	475,8	705	100/500/1000
3.602.3.1.2.0250.0.0024	24	2,5	21,7	565,2	821	100/500/1000
3.602.3.1.2.0250.0.0025	25	2,5	21,9	591,4	875	100/500/1000
3.602.3.1.2.0250.0.0027	27	2,5	22,4	642,5	922	100/500/1000

Part Number	Conductor Count	Conductor Cross-section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.602.3.1.2.0400.1.0002	2	4	9,2	85,2	156	100/500/1000
3.602.3.1.2.0400.0.0003	3	4	9,8	120,8	191	100/500/1000
3.602.3.1.2.0400.0.0004	4	4	10,8	160,7	241	100/500/1000
3.602.3.1.2.0400.0.0005	5	4	11,9	197,4	294	100/500/1000
3.602.3.1.2.0400.0.0006	6	4	13,1	235,6	349	100/500/1000
3.602.3.1.2.0400.0.0007	7	4	13,1	269,9	377	100/500/1000
3.602.3.1.2.0400.0.0008	8	4	14,3	308,7	439	100/500/1000
3.602.3.1.2.0400.0.0009	9	4	17,1	354,9	520	100/500/1000
3.602.3.1.2.0400.0.0010	10	4	17,1	389,2	548	100/500/1000
3.602.3.1.2.0400.0.0012	12	4	17,7	462,4	631	100/500/1000
3.602.3.1.2.0400.0.0014	14	4	18,8	532,6	723	100/500/1000
3.602.3.1.2.0400.0.0016	16	4	20	603,1	817	100/500/1000

Part Number	Conductor Count	Conductor Cross-section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.602.3.1.2.0600.1.0002	2	6	11	126,6	223	100/500/1000
3.602.3.1.2.0600.0.0003	3	6	11,8	179,2	277	100/500/1000
3.602.3.1.2.0600.0.0004	4	6	12,9	233,7	345	100/500/1000
3.602.3.1.2.0600.0.0005	5	6	14,3	288,3	423	100/500/1000
3.602.3.1.2.0600.0.0006	6	6	15,8	343,7	506	100/500/1000
3.602.3.1.2.0600.0.0007	7	6	15,8	395,2	547	100/500/1000
3.602.3.1.2.0600.0.0008	8	6	17,3	452,3	642	100/500/1000
3.602.3.1.2.0600.0.0009	9	6	20,9	518,9	765	100/500/1000
3.602.3.1.2.0600.0.0010	10	6	20,9	570,3	806	100/500/1000
3.602.3.1.2.0600.0.0012	12	6	21,8	679,8	942	100/500/1000
3.602.3.1.2.0600.0.0014	14	6	23,1	785,1	1077	100/500/1000
3.602.3.1.2.0600.0.0016	16	6	24,6	891,8	1257	100/500/1000

Part Number	Conductor Count	Conductor Cross-section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.602.3.1.2.1000.1.0002	2	10	13,2	206,4	337	100/500/1000
3.602.3.1.2.1000.0.0003	3	10	14,1	298,1	428	100/500/1000
3.602.3.1.2.1000.0.0004	4	10	15,6	390,9	541	100/500/1000
3.602.3.1.2.1000.0.0005	5	10	17,4	485,8	671	100/500/1000
3.602.3.1.2.1000.0.0006	6	10	19,4	581	812	100/500/1000
3.602.3.1.2.1000.0.0007	7	10	19,4	670	884	100/500/1000
3.602.3.1.2.1000.0.0008	8	10	21,2	761,9	1021	100/500/1000
3.602.3.1.2.1000.0.0009	9	10	25,7	859,1	1205	100/500/1000
3.602.3.1.2.1000.0.0010	10	10	25,7	948,1	1284	100/500/1000

Part Number	Conductor Count	Conductor Cross-section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.602.3.1.2.1600.1.0002	2	16	17,5	321,3	565	100/500/1000
3.602.3.1.2.1600.0.0003	3	16	18,8	467,7	706	100/500/1000
3.602.3.1.2.1600.0.0004	4	16	21,1	617	903	100/500/1000
3.602.3.1.2.1600.0.0005	5	16	23,6	767,3	1128	100/500/1000
3.602.3.1.2.1600.0.0006	6	16	26,1	900,2	1324	100/500/1000
3.602.3.1.2.1600.0.0007	7	16	26,1	1040,4	1456	100/500/1000
3.602.3.1.2.1600.0.0008	8	16	27,5	1185,8	1599	100/500/1000
3.602.3.1.2.1600.0.0009	9	16	33,7	1337,6	1907	100/500/1000
3.602.3.1.2.1600.0.0010	10	16	33,7	1477,8	2046	100/500/1000

Bending Radius	Temperature Range Operating
10xD mm	-30°C~+70°C

Open in a new tab Download

2YSLCY-JZ Control Cable

Corporate

Products

Quality

Technical Information

Human Resources

Contact
