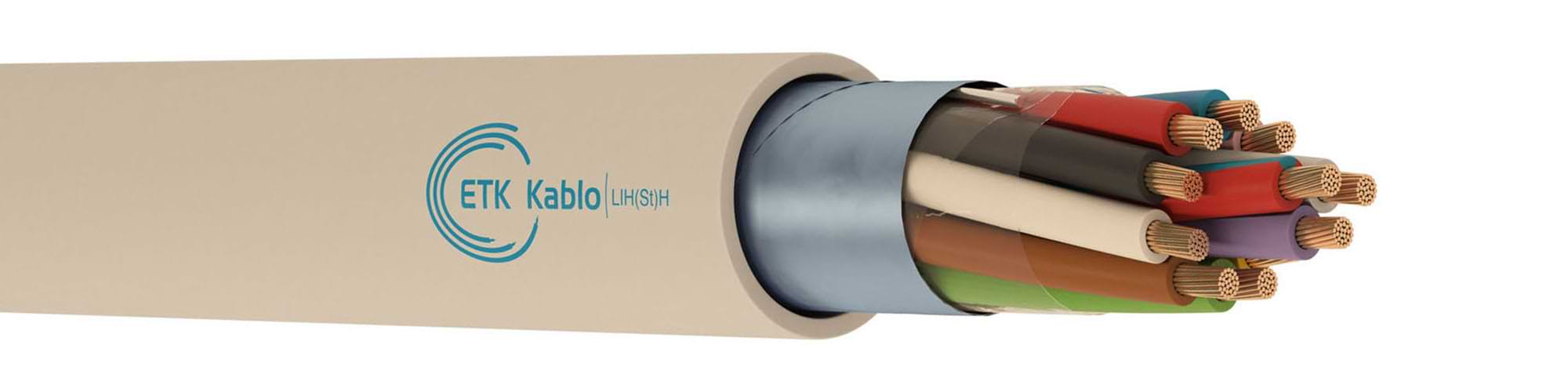

LIH(St)H Signal Control Cable

Name: ETK Kablo A.Ş.
Address: Müstesna Sk. No.: 37, Osmangazi Mahallesi, Sancaktepe, İstanbul, 34887, TR
Telephone: +90-216-311-1034
Price range: $$

Product Code: LIH(St)H

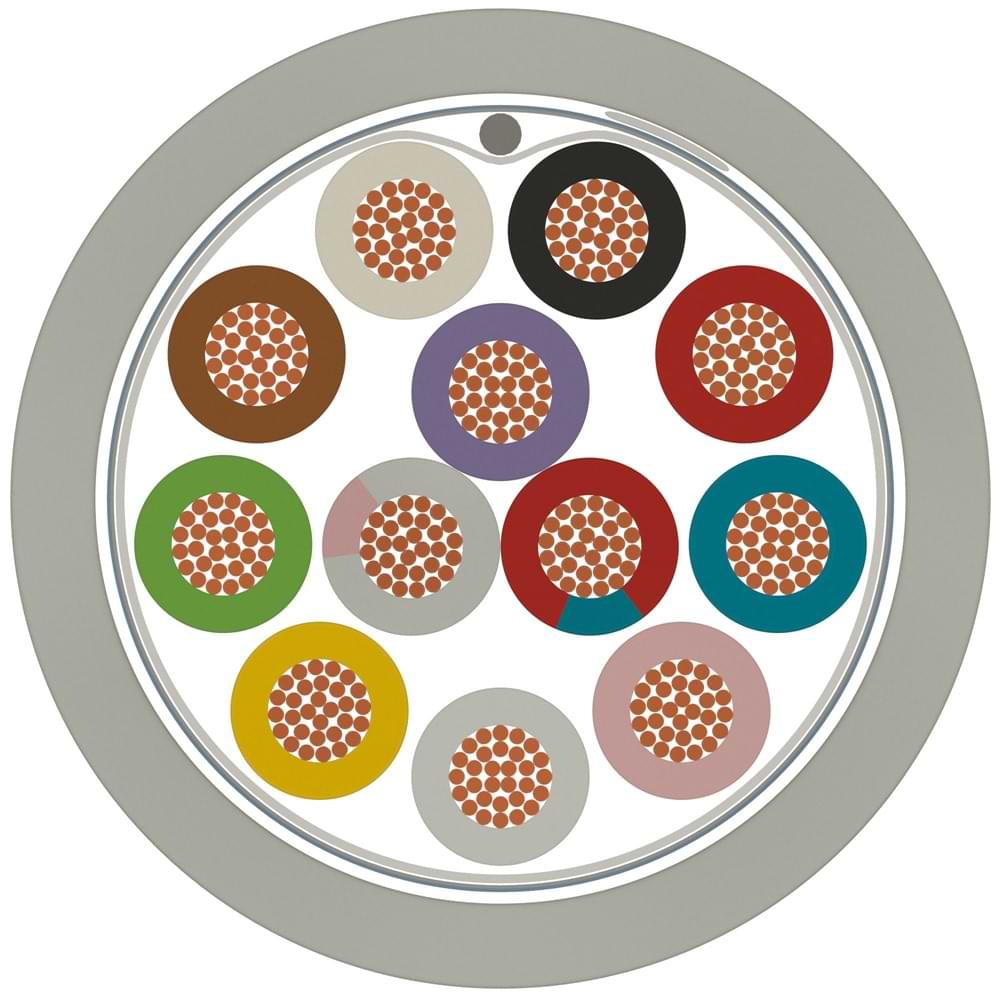

1 – İletken	:	Bükülü elektrolitik bakır iletken (Sınıf 5) (IEC 60228, EN 60228, DIN VDE 0295)
2 – İzole	:	Halojensiz (TS IEC 60189-2, EN 50290-2-26) (DIN 47100)
3 – Büküm	:	Katmanlar halinde
4 – Ayırıcı	:	Polyester bant
5 – Ekran	:	Kalaylı bakır toprak teli, Al/PET bant
6 – Dış Kılıf	:	Ultraviyole ışınlara dayanıklı halojensiz dış kılıf. RAL 7035 (Gri)

İletken Kesiti	İletken Direnci Ω/km (20 °C)	İzolasyon Direnci M Ω/km (20 °C)	Efektif Kapasite nF/m	Çalışma Voltajı V DC	Test Voltajı (@ 1 dakika) V DC
0.22 mm²	85.0	200	110	250	1200
0.25 mm²	77.8	200	110	250	1200
0.34 mm²	56.0	200	110	250	1200
0.50 mm²	39.0	20	120	300/500	2000
0.75 mm²	26.0	20	120	300/500	2000
1.00 mm²	19.5	20	130	300/500	2000
1.50 mm²	13.3	20	140	300/500	2000
2.50 mm²	7.98	20	150	300/500	2000

Duman Yoğunluğu Testi	Aşındırıcı Gaz Testi	Halojensizlik tesi	Alev Yayılım Testi	Alev Geciktiricilik Testi
IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2	IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3	IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1	IEC 60332-3-24, VDE 0482-332-3-24, EN 60332-2-24	IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2

Part Numarası	İletken Sayısı	Per Sayısı	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.542.2.3.3.0022.0.0002	2	–	0,22	4	6,4	19	100/500/1000
3.542.2.3.3.0022.0.0003	3	–	0,22	4,2	8,6	23	100/500/1000
3.542.2.3.3.0022.0.0004	4	–	0,22	4,5	10,7	27	100/500/1000
3.542.2.3.3.0022.0.0005	5	–	0,22	4,9	12,8	32	100/500/1000
3.542.2.3.3.0022.0.0006	6	–	0,22	5,3	15	37	100/500/1000
3.542.2.3.3.0022.0.0007	7	–	0,22	5,3	17,1	40	100/500/1000
3.542.2.3.3.0022.0.0008	8	–	0,22	5,8	19,2	45	100/500/1000
3.542.2.3.3.0022.0.0009	9	–	0,22	6,2	21,3	52	100/500/1000
3.542.2.3.3.0022.0.0010	10	–	0,22	6,7	23,5	57	100/500/1000
3.542.2.3.3.0022.0.0012	12	–	0,22	6,9	27,7	64	100/500/1000
3.542.2.3.3.0022.0.0014	14	–	0,22	7,3	32	73	100/500/1000
3.542.2.3.3.0022.0.0016	16	–	0,22	7,7	36,3	82	100/500/1000
3.542.2.3.3.0022.0.0018	18	–	0,22	8,1	40,6	90	100/500/1000
3.542.2.3.3.0022.0.0019	19	–	0,22	8,1	42,7	93	100/500/1000
3.542.2.3.3.0022.0.0020	20	–	0,22	8,6	44,8	100	100/500/1000
3.542.2.3.3.0022.0.0021	21	–	0,22	8,6	47	103	100/500/1000
3.542.2.3.3.0022.0.0024	24	–	0,22	9,5	53,4	119	100/500/1000
3.542.2.3.3.0022.0.0025	25	–	0,22	9,5	55,5	122	100/500/1000
3.542.2.3.3.0022.0.0027	27	–	0,22	9,7	59,8	129	100/500/1000

Part Numarası	İletken Sayısı	Per Sayısı	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.542.2.3.3.0025.0.0002	2	–	0,25	4,2	7	21	100/500/1000
3.542.2.3.3.0025.0.0003	3	–	0,25	4,4	9,4	25	100/500/1000
3.542.2.3.3.0025.0.0004	4	–	0,25	4,7	11,8	30	100/500/1000
3.542.2.3.3.0025.0.0005	5	–	0,25	5,2	14,2	36	100/500/1000
3.542.2.3.3.0025.0.0006	6	–	0,25	5,6	16,6	41	100/500/1000
3.542.2.3.3.0025.0.0007	7	–	0,25	5,6	18,9	44	100/500/1000
3.542.2.3.3.0025.0.0008	8	–	0,25	6,1	21,3	50	100/500/1000
3.542.2.3.3.0025.0.0009	9	–	0,25	6,6	23,7	57	100/500/1000
3.542.2.3.3.0025.0.0010	10	–	0,25	7,1	26,1	63	100/500/1000
3.542.2.3.3.0025.0.0012	12	–	0,25	7,3	30,9	71	100/500/1000
3.542.2.3.3.0025.0.0014	14	–	0,25	7,7	35,7	81	100/500/1000
3.542.2.3.3.0025.0.0016	16	–	0,25	8,2	40,6	92	100/500/1000
3.542.2.3.3.0025.0.0018	18	–	0,25	8,6	45,4	101	100/500/1000
3.542.2.3.3.0025.0.0019	19	–	0,25	8,6	47,8	104	100/500/1000
3.542.2.3.3.0025.0.0020	20	–	0,25	9,1	50,2	112	100/500/1000
3.542.2.3.3.0025.0.0021	21	–	0,25	9,1	52,6	115	100/500/1000
3.542.2.3.3.0025.0.0024	24	–	0,25	10,1	59,8	133	100/500/1000
3.542.2.3.3.0025.0.0025	25	–	0,25	10,1	62,2	137	100/500/1000
3.542.2.3.3.0025.0.0027	27	–	0,25	10,3	67	145	100/500/1000

Part Numarası	İletken Sayısı	Per Sayısı	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.542.2.3.3.0034.0.0002	2	–	0,34	4,8	8,8	27	100/500/1000
3.542.2.3.3.0034.0.0003	3	–	0,34	5	12,2	33	100/500/1000
3.542.2.3.3.0034.0.0004	4	–	0,34	5,4	15,5	39	100/500/1000
3.542.2.3.3.0034.0.0005	5	–	0,34	5,9	18,8	47	100/500/1000
3.542.2.3.3.0034.0.0006	6	–	0,34	6,4	22,2	54	100/500/1000
3.542.2.3.3.0034.0.0007	7	–	0,34	6,4	25,5	58	100/500/1000
3.542.2.3.3.0034.0.0008	8	–	0,34	7	28,8	66	100/500/1000
3.542.2.3.3.0034.0.0009	9	–	0,34	8	32,1	76	100/500/1000
3.542.2.3.3.0034.0.0010	10	–	0,34	8,1	35,5	83	100/500/1000
3.542.2.3.3.0034.0.0012	12	–	0,34	8,3	42,2	94	100/500/1000
3.542.2.3.3.0034.0.0014	14	–	0,34	8,8	48,8	107	100/500/1000
3.542.2.3.3.0034.0.0016	16	–	0,34	9,2	55,5	119	100/500/1000
3.542.2.3.3.0034.0.0018	18	–	0,34	9,8	62,2	133	100/500/1000
3.542.2.3.3.0034.0.0019	19	–	0,34	9,8	65,5	138	100/500/1000
3.542.2.3.3.0034.0.0020	20	–	0,34	10,4	68,8	148	100/500/1000
3.542.2.3.3.0034.0.0021	21	–	0,34	10,4	72,2	153	100/500/1000
3.542.2.3.3.0034.0.0024	24	–	0,34	11,6	82,2	179	100/500/1000
3.542.2.3.3.0034.0.0025	25	–	0,34	11,6	85,5	184	100/500/1000
3.542.2.3.3.0034.0.0027	27	–	0,34	11,8	92,2	195	100/500/1000

Part Numarası	İletken Sayısı	Per Sayısı	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.542.2.3.3.0050.0.0002	2	–	0,5	5,3	11	33	100/500/1000
3.542.2.3.3.0050.0.0003	3	–	0,5	5,6	15,4	40	100/500/1000
3.542.2.3.3.0050.0.0004	4	–	0,5	6	19,8	48	100/500/1000
3.542.3.3.3.0050.0.0005	5	–	0,5	6,5	24,2	58	100/500/1000
3.542.3.3.3.0050.0.0006	6	–	0,5	7,1	28,6	69	100/500/1000
3.542.3.3.3.0050.0.0007	7	–	0,5	7,1	33	73	100/500/1000
3.542.3.3.3.0050.0.0008	8	–	0,5	7,8	37,4	88	100/500/1000
3.542.3.3.3.0050.0.0009	9	–	0,5	9	41,8	100	100/500/1000
3.542.3.3.3.0050.0.0010	10	–	0,5	9	46,2	103	100/500/1000
3.542.3.3.3.0050.0.0012	12	–	0,5	9,4	55	120	100/500/1000
3.542.3.3.3.0050.0.0014	14	–	0,5	9,9	63,8	137	100/500/1000
3.542.3.3.3.0050.0.0016	16	–	0,5	10,4	72,6	152	100/500/1000
3.542.3.3.3.0050.0.0018	18	–	0,5	10,9	81,4	170	100/500/1000
3.542.3.3.3.0050.0.0019	19	–	0,5	10,9	85,8	174	100/500/1000
3.542.3.3.3.0050.0.0020	20	–	0,5	11,6	90,2	191	100/500/1000
3.542.3.3.3.0050.0.0021	21	–	0,5	11,6	94,6	192	100/500/1000
3.542.3.3.3.0050.0.0024	24	–	0,5	12,7	107,8	218	100/500/1000
3.542.3.3.3.0050.0.0025	25	–	0,5	12,9	112,2	236	100/500/1000
3.542.3.3.3.0050.0.0027	27	–	0,5	13,1	121	245	100/500/1000

Part Numarası	İletken Sayısı	Per Sayısı	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.542.2.3.3.0075.0.0002	2	–	0,75	5,9	17,7	43	100/500/1000
3.542.2.3.3.0075.0.0003	3	–	0,75	6,2	24,3	53	100/500/1000
3.542.2.3.3.0075.0.0004	4	–	0,75	6,8	30,9	66	100/500/1000
3.542.3.3.3.0075.0.0005	5	–	0,75	7,5	37,4	81	100/500/1000
3.542.3.3.3.0075.0.0006	6	–	0,75	8	44	94	100/500/1000
3.542.3.3.3.0075.0.0007	7	–	0,75	8	50,6	99	100/500/1000
3.542.3.3.3.0075.0.0008	8	–	0,75	8,8	57,2	118	100/500/1000
3.542.3.3.3.0075.0.0009	9	–	0,75	10,1	63,8	134	100/500/1000
3.542.3.3.3.0075.0.0010	10	–	0,75	10,1	70,4	139	100/500/1000
3.542.3.3.3.0075.0.0012	12	–	0,75	10,5	83,7	161	100/500/1000
3.542.3.3.3.0075.0.0014	14	–	0,75	11,1	96,9	184	100/500/1000
3.542.3.3.3.0075.0.0016	16	–	0,75	11,7	110,1	205	100/500/1000
3.542.3.3.3.0075.0.0018	18	–	0,75	12,3	123,3	232	100/500/1000
3.542.3.3.3.0075.0.0019	19	–	0,75	12,3	129,9	237	100/500/1000
3.542.3.3.3.0075.0.0020	20	–	0,75	13	136,5	255	100/500/1000
3.542.3.3.3.0075.0.0021	21	–	0,75	13	143,1	259	100/500/1000
3.542.3.3.3.0075.0.0024	24	–	0,75	14,4	162,9	300	100/500/1000
3.542.3.3.3.0075.0.0025	25	–	0,75	14,4	169,5	315	100/500/1000
3.542.3.3.3.0075.0.0027	27	–	0,75	14,7	182,7	328	100/500/1000

Part Numarası	İletken Sayısı	Per Sayısı	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.542.2.3.3.0100.0.0002	2	–	1	6,3	21	49	100/500/1000
3.542.2.3.3.0100.0.0003	3	–	1	6,7	29,2	62	100/500/1000
3.542.3.3.3.0100.0.0004	4	–	1	7,3	37,4	76	100/500/1000
3.542.3.3.3.0100.0.0005	5	–	1	8	45,7	94	100/500/1000
3.542.3.3.3.0100.0.0006	6	–	1	8,6	53,9	110	100/500/1000
3.542.3.3.3.0100.0.0007	7	–	1	8,6	62,2	116	100/500/1000
3.542.3.3.3.0100.0.0008	8	–	1	9,5	70,4	139	100/500/1000
3.542.3.3.3.0100.0.0009	9	–	1	10,9	78,7	158	100/500/1000
3.542.3.3.3.0100.0.0010	10	–	1	10,9	87	165	100/500/1000
3.542.3.3.3.0100.0.0012	12	–	1	11,4	103,5	191	100/500/1000
3.542.3.3.3.0100.0.0014	14	–	1	12	120	218	100/500/1000
3.542.3.3.3.0100.0.0016	16	–	1	12,6	136,5	243	100/500/1000
3.542.3.3.3.0100.0.0018	18	–	1	13,3	153	276	100/500/1000
3.542.3.3.3.0100.0.0019	19	–	1	13,3	161,2	283	100/500/1000
3.542.3.3.3.0100.0.0020	20	–	1	14	169,5	305	100/500/1000
3.542.3.3.3.0100.0.0021	21	–	1	14	177,7	308	100/500/1000
3.542.3.3.3.0100.0.0024	24	–	1	15,5	202,5	353	100/500/1000
3.542.3.3.3.0100.0.0025	25	–	1	15,5	210,7	373	100/500/1000
3.542.3.3.3.0100.0.0027	27	–	1	15,8	227,2	388	100/500/1000

Part Numarası	İletken Sayısı	Per Sayısı	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.542.3.3.3.0150.0.0002	2	–	1,5	7	30,2	63	100/500/1000
3.542.3.3.3.0150.0.0003	3	–	1,5	7,4	43	81	100/500/1000
3.542.3.3.3.0150.0.0004	4	–	1,5	8,1	55,9	101	100/500/1000
3.542.3.3.3.0150.0.0005	5	–	1,5	8,9	68,7	125	100/500/1000
3.542.3.3.3.0150.0.0006	6	–	1,5	9,6	81,6	147	100/500/1000
3.542.3.3.3.0150.0.0007	7	–	1,5	9,6	94,4	157	100/500/1000
3.542.3.3.3.0150.0.0008	8	–	1,5	10,6	107,3	187	100/500/1000
3.542.3.3.3.0150.0.0009	9	–	1,5	12,2	120,2	213	100/500/1000
3.542.3.3.3.0150.0.0010	10	–	1,5	12,2	133	223	100/500/1000
3.542.3.3.3.0150.0.0012	12	–	1,5	12,7	158,7	260	100/500/1000
3.542.3.3.3.0150.0.0014	14	–	1,5	13,4	184,5	298	100/500/1000
3.542.3.3.3.0150.0.0016	16	–	1,5	14,1	210,2	334	100/500/1000
3.542.3.3.3.0150.0.0018	18	–	1,5	14,9	235,9	378	100/500/1000
3.542.3.3.3.0150.0.0019	19	–	1,5	14,9	248,8	389	100/500/1000
3.542.3.3.3.0150.0.0020	20	–	1,5	15,7	261,6	419	100/500/1000
3.542.3.3.3.0150.0.0021	21	–	1,5	15,7	274,5	425	100/500/1000
3.542.3.3.3.0150.0.0024	24	–	1,5	17,5	313	491	100/500/1000
3.542.3.3.3.0150.0.0025	25	–	1,5	17,5	325,9	517	100/500/1000
3.542.3.3.3.0150.0.0027	27	–	1,5	17,9	351,6	541	100/500/1000

Part Numarası	İletken Sayısı	Per Sayısı	İletken Kesiti (mm²)	Ortalama Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Ortalama Ağırlık (kg/km)	Makara Boyu (m)
3.542.2.3.3.0250.0.0002	2	–	2,5	8,2	47,3	89	100/500/1000
3.542.2.3.3.0250.0.0003	3	–	2,5	8,7	68,8	116	100/500/1000
3.542.2.3.3.0250.0.0004	4	–	2,5	9,6	90,2	148	100/500/1000
3.542.3.3.3.0250.0.0005	5	–	2,5	10,5	111,6	184	100/500/1000
3.542.3.3.3.0250.0.0006	6	–	2,5	11,4	133	219	100/500/1000
3.542.3.3.3.0250.0.0007	7	–	2,5	11,4	154,4	236	100/500/1000
3.542.3.3.3.0250.0.0008	8	–	2,5	12,6	175,9	281	100/500/1000
3.542.3.3.3.0250.0.0009	9	–	2,5	14,6	197,3	318	100/500/1000
3.542.3.3.3.0250.0.0010	10	–	2,5	14,6	218,7	335	100/500/1000
3.542.3.3.3.0250.0.0012	12	–	2,5	15,2	261,6	392	100/500/1000
3.542.3.3.3.0250.0.0014	14	–	2,5	16,1	304,5	452	100/500/1000
3.542.3.3.3.0250.0.0016	16	–	2,5	16,9	347,3	508	100/500/1000
3.542.3.3.3.0250.0.0018	18	–	2,5	17,9	390,2	577	100/500/1000
3.542.3.3.3.0250.0.0019	19	–	2,5	17,9	411,6	594	100/500/1000
3.542.3.3.3.0250.0.0020	20	–	2,5	18,9	433,1	640	100/500/1000
3.542.3.3.3.0250.0.0021	21	–	2,5	18,9	454,5	651	100/500/1000
3.542.3.3.3.0250.0.0024	24	–	2,5	21,1	518,8	751	100/500/1000
3.542.3.3.3.0250.0.0025	25	–	2,5	21,1	540,2	794	100/500/1000
3.542.3.3.3.0250.0.0027	27	–	2,5	21,6	583,1	831	100/500/1000

Bükülme Yarıçapı	Çalışma Sıcaklığı Aralığı
7.5xD mm	-30°C ~ +70°C

Open in a new tab İndir

1 – Conductor	:	Stranded electrolytic copper conductor (Class 5) (IEC 60228, EN 60228, DIN VDE 0295)
2 – Insulation	:	Halogen-free (TS IEC 60189-2, EN 50290-2-26) (DIN 47100)
3 – Stranding	:	In layers
4 – Wrapping	:	Polyester tape
5 – Screen	:	Tinned copper earthing wire, Al/PET tape
6 – Outer Jacket	:	UV resistant halogen-free outer jacket. RAL 7035 (Grey)

Cross Section	Conductor Resistance (20 °C) Ω/km	Insulation Resistance (20 °C) MΩ/km	Mutual Capacitance nF/km	Operating Voltage V DC	Test Voltage (@ 1 minute) V DC
0.22 mm²	85.0	200	110	250	1200
0.25 mm²	77.8	200	110	250	1200
0.34 mm²	56.0	200	110	250	1200
0.50 mm²	39.0	20	120	300/500	2000
0.75 mm²	26.0	20	120	300/500	2000
1.00 mm²	19.5	20	130	300/500	2000
1.50 mm²	13.3	20	140	300/500	2000
2.50 mm²	7.98	20	150	300/500	2000

Smoke Density Test	Corrosive Gas Test	Halogen-free Test	Flame Propagation Test	Flame Retardancy Test
IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2	IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3	IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1	IEC 60332-3-24, VDE 0482-332-3-24, EN 60332-2-24	IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2

Part Number	Conductor Count	Pair Count	Conductor Cross-section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.542.2.3.3.0022.0.0002	2	–	0,22	4	6,4	19	100/500/1000
3.542.2.3.3.0022.0.0003	3	–	0,22	4,2	8,6	23	100/500/1000
3.542.2.3.3.0022.0.0004	4	–	0,22	4,5	10,7	27	100/500/1000
3.542.2.3.3.0022.0.0005	5	–	0,22	4,9	12,8	32	100/500/1000
3.542.2.3.3.0022.0.0006	6	–	0,22	5,3	15	37	100/500/1000
3.542.2.3.3.0022.0.0007	7	–	0,22	5,3	17,1	40	100/500/1000
3.542.2.3.3.0022.0.0008	8	–	0,22	5,8	19,2	45	100/500/1000
3.542.2.3.3.0022.0.0009	9	–	0,22	6,2	21,3	52	100/500/1000
3.542.2.3.3.0022.0.0010	10	–	0,22	6,7	23,5	57	100/500/1000
3.542.2.3.3.0022.0.0012	12	–	0,22	6,9	27,7	64	100/500/1000
3.542.2.3.3.0022.0.0014	14	–	0,22	7,3	32	73	100/500/1000
3.542.2.3.3.0022.0.0016	16	–	0,22	7,7	36,3	82	100/500/1000
3.542.2.3.3.0022.0.0018	18	–	0,22	8,1	40,6	90	100/500/1000
3.542.2.3.3.0022.0.0019	19	–	0,22	8,1	42,7	93	100/500/1000
3.542.2.3.3.0022.0.0020	20	–	0,22	8,6	44,8	100	100/500/1000
3.542.2.3.3.0022.0.0021	21	–	0,22	8,6	47	103	100/500/1000
3.542.2.3.3.0022.0.0024	24	–	0,22	9,5	53,4	119	100/500/1000
3.542.2.3.3.0022.0.0025	25	–	0,22	9,5	55,5	122	100/500/1000
3.542.2.3.3.0022.0.0027	27	–	0,22	9,7	59,8	129	100/500/1000

Part Number	Conductor Count	Pair Count	Conductor Cross-section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.542.2.3.3.0025.0.0002	2	–	0,25	4,2	7	21	100/500/1000
3.542.2.3.3.0025.0.0003	3	–	0,25	4,4	9,4	25	100/500/1000
3.542.2.3.3.0025.0.0004	4	–	0,25	4,7	11,8	30	100/500/1000
3.542.2.3.3.0025.0.0005	5	–	0,25	5,2	14,2	36	100/500/1000
3.542.2.3.3.0025.0.0006	6	–	0,25	5,6	16,6	41	100/500/1000
3.542.2.3.3.0025.0.0007	7	–	0,25	5,6	18,9	44	100/500/1000
3.542.2.3.3.0025.0.0008	8	–	0,25	6,1	21,3	50	100/500/1000
3.542.2.3.3.0025.0.0009	9	–	0,25	6,6	23,7	57	100/500/1000
3.542.2.3.3.0025.0.0010	10	–	0,25	7,1	26,1	63	100/500/1000
3.542.2.3.3.0025.0.0012	12	–	0,25	7,3	30,9	71	100/500/1000
3.542.2.3.3.0025.0.0014	14	–	0,25	7,7	35,7	81	100/500/1000
3.542.2.3.3.0025.0.0016	16	–	0,25	8,2	40,6	92	100/500/1000
3.542.2.3.3.0025.0.0018	18	–	0,25	8,6	45,4	101	100/500/1000
3.542.2.3.3.0025.0.0019	19	–	0,25	8,6	47,8	104	100/500/1000
3.542.2.3.3.0025.0.0020	20	–	0,25	9,1	50,2	112	100/500/1000
3.542.2.3.3.0025.0.0021	21	–	0,25	9,1	52,6	115	100/500/1000
3.542.2.3.3.0025.0.0024	24	–	0,25	10,1	59,8	133	100/500/1000
3.542.2.3.3.0025.0.0025	25	–	0,25	10,1	62,2	137	100/500/1000
3.542.2.3.3.0025.0.0027	27	–	0,25	10,3	67	145	100/500/1000

Part Number	Conductor Count	Pair Count	Conductor Cross-section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.542.2.3.3.0034.0.0002	2	–	0,34	4,8	8,8	27	100/500/1000
3.542.2.3.3.0034.0.0003	3	–	0,34	5	12,2	33	100/500/1000
3.542.2.3.3.0034.0.0004	4	–	0,34	5,4	15,5	39	100/500/1000
3.542.2.3.3.0034.0.0005	5	–	0,34	5,9	18,8	47	100/500/1000
3.542.2.3.3.0034.0.0006	6	–	0,34	6,4	22,2	54	100/500/1000
3.542.2.3.3.0034.0.0007	7	–	0,34	6,4	25,5	58	100/500/1000
3.542.2.3.3.0034.0.0008	8	–	0,34	7	28,8	66	100/500/1000
3.542.2.3.3.0034.0.0009	9	–	0,34	8	32,1	76	100/500/1000
3.542.2.3.3.0034.0.0010	10	–	0,34	8,1	35,5	83	100/500/1000
3.542.2.3.3.0034.0.0012	12	–	0,34	8,3	42,2	94	100/500/1000
3.542.2.3.3.0034.0.0014	14	–	0,34	8,8	48,8	107	100/500/1000
3.542.2.3.3.0034.0.0016	16	–	0,34	9,2	55,5	119	100/500/1000
3.542.2.3.3.0034.0.0018	18	–	0,34	9,8	62,2	133	100/500/1000
3.542.2.3.3.0034.0.0019	19	–	0,34	9,8	65,5	138	100/500/1000
3.542.2.3.3.0034.0.0020	20	–	0,34	10,4	68,8	148	100/500/1000
3.542.2.3.3.0034.0.0021	21	–	0,34	10,4	72,2	153	100/500/1000
3.542.2.3.3.0034.0.0024	24	–	0,34	11,6	82,2	179	100/500/1000
3.542.2.3.3.0034.0.0025	25	–	0,34	11,6	85,5	184	100/500/1000
3.542.2.3.3.0034.0.0027	27	–	0,34	11,8	92,2	195	100/500/1000

Part Number	Conductor Count	Pair Count	Conductor Cross-section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.542.2.3.3.0050.0.0002	2	–	0,5	5,3	11	33	100/500/1000
3.542.2.3.3.0050.0.0003	3	–	0,5	5,6	15,4	40	100/500/1000
3.542.2.3.3.0050.0.0004	4	–	0,5	6	19,8	48	100/500/1000
3.542.3.3.3.0050.0.0005	5	–	0,5	6,5	24,2	58	100/500/1000
3.542.3.3.3.0050.0.0006	6	–	0,5	7,1	28,6	69	100/500/1000
3.542.3.3.3.0050.0.0007	7	–	0,5	7,1	33	73	100/500/1000
3.542.3.3.3.0050.0.0008	8	–	0,5	7,8	37,4	88	100/500/1000
3.542.3.3.3.0050.0.0009	9	–	0,5	9	41,8	100	100/500/1000
3.542.3.3.3.0050.0.0010	10	–	0,5	9	46,2	103	100/500/1000
3.542.3.3.3.0050.0.0012	12	–	0,5	9,4	55	120	100/500/1000
3.542.3.3.3.0050.0.0014	14	–	0,5	9,9	63,8	137	100/500/1000
3.542.3.3.3.0050.0.0016	16	–	0,5	10,4	72,6	152	100/500/1000
3.542.3.3.3.0050.0.0018	18	–	0,5	10,9	81,4	170	100/500/1000
3.542.3.3.3.0050.0.0019	19	–	0,5	10,9	85,8	174	100/500/1000
3.542.3.3.3.0050.0.0020	20	–	0,5	11,6	90,2	191	100/500/1000
3.542.3.3.3.0050.0.0021	21	–	0,5	11,6	94,6	192	100/500/1000
3.542.3.3.3.0050.0.0024	24	–	0,5	12,7	107,8	218	100/500/1000
3.542.3.3.3.0050.0.0025	25	–	0,5	12,9	112,2	236	100/500/1000
3.542.3.3.3.0050.0.0027	27	–	0,5	13,1	121	245	100/500/1000

Part Number	Conductor Count	Pair Count	Conductor Cross-section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.542.2.3.3.0075.0.0002	2	–	0,75	5,9	17,7	43	100/500/1000
3.542.2.3.3.0075.0.0003	3	–	0,75	6,2	24,3	53	100/500/1000
3.542.2.3.3.0075.0.0004	4	–	0,75	6,8	30,9	66	100/500/1000
3.542.3.3.3.0075.0.0005	5	–	0,75	7,5	37,4	81	100/500/1000
3.542.3.3.3.0075.0.0006	6	–	0,75	8	44	94	100/500/1000
3.542.3.3.3.0075.0.0007	7	–	0,75	8	50,6	99	100/500/1000
3.542.3.3.3.0075.0.0008	8	–	0,75	8,8	57,2	118	100/500/1000
3.542.3.3.3.0075.0.0009	9	–	0,75	10,1	63,8	134	100/500/1000
3.542.3.3.3.0075.0.0010	10	–	0,75	10,1	70,4	139	100/500/1000
3.542.3.3.3.0075.0.0012	12	–	0,75	10,5	83,7	161	100/500/1000
3.542.3.3.3.0075.0.0014	14	–	0,75	11,1	96,9	184	100/500/1000
3.542.3.3.3.0075.0.0016	16	–	0,75	11,7	110,1	205	100/500/1000
3.542.3.3.3.0075.0.0018	18	–	0,75	12,3	123,3	232	100/500/1000
3.542.3.3.3.0075.0.0019	19	–	0,75	12,3	129,9	237	100/500/1000
3.542.3.3.3.0075.0.0020	20	–	0,75	13	136,5	255	100/500/1000
3.542.3.3.3.0075.0.0021	21	–	0,75	13	143,1	259	100/500/1000
3.542.3.3.3.0075.0.0024	24	–	0,75	14,4	162,9	300	100/500/1000
3.542.3.3.3.0075.0.0025	25	–	0,75	14,4	169,5	315	100/500/1000
3.542.3.3.3.0075.0.0027	27	–	0,75	14,7	182,7	328	100/500/1000

Part Number	Conductor Count	Pair Count	Conductor Cross-section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.542.2.3.3.0100.0.0002	2	–	1	6,3	21	49	100/500/1000
3.542.2.3.3.0100.0.0003	3	–	1	6,7	29,2	62	100/500/1000
3.542.3.3.3.0100.0.0004	4	–	1	7,3	37,4	76	100/500/1000
3.542.3.3.3.0100.0.0005	5	–	1	8	45,7	94	100/500/1000
3.542.3.3.3.0100.0.0006	6	–	1	8,6	53,9	110	100/500/1000
3.542.3.3.3.0100.0.0007	7	–	1	8,6	62,2	116	100/500/1000
3.542.3.3.3.0100.0.0008	8	–	1	9,5	70,4	139	100/500/1000
3.542.3.3.3.0100.0.0009	9	–	1	10,9	78,7	158	100/500/1000
3.542.3.3.3.0100.0.0010	10	–	1	10,9	87	165	100/500/1000
3.542.3.3.3.0100.0.0012	12	–	1	11,4	103,5	191	100/500/1000
3.542.3.3.3.0100.0.0014	14	–	1	12	120	218	100/500/1000
3.542.3.3.3.0100.0.0016	16	–	1	12,6	136,5	243	100/500/1000
3.542.3.3.3.0100.0.0018	18	–	1	13,3	153	276	100/500/1000
3.542.3.3.3.0100.0.0019	19	–	1	13,3	161,2	283	100/500/1000
3.542.3.3.3.0100.0.0020	20	–	1	14	169,5	305	100/500/1000
3.542.3.3.3.0100.0.0021	21	–	1	14	177,7	308	100/500/1000
3.542.3.3.3.0100.0.0024	24	–	1	15,5	202,5	353	100/500/1000
3.542.3.3.3.0100.0.0025	25	–	1	15,5	210,7	373	100/500/1000
3.542.3.3.3.0100.0.0027	27	–	1	15,8	227,2	388	100/500/1000

Part Number	Conductor Count	Pair Count	Conductor Cross-section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.542.3.3.3.0150.0.0002	2	–	1,5	7	30,2	63	100/500/1000
3.542.3.3.3.0150.0.0003	3	–	1,5	7,4	43	81	100/500/1000
3.542.3.3.3.0150.0.0004	4	–	1,5	8,1	55,9	101	100/500/1000
3.542.3.3.3.0150.0.0005	5	–	1,5	8,9	68,7	125	100/500/1000
3.542.3.3.3.0150.0.0006	6	–	1,5	9,6	81,6	147	100/500/1000
3.542.3.3.3.0150.0.0007	7	–	1,5	9,6	94,4	157	100/500/1000
3.542.3.3.3.0150.0.0008	8	–	1,5	10,6	107,3	187	100/500/1000
3.542.3.3.3.0150.0.0009	9	–	1,5	12,2	120,2	213	100/500/1000
3.542.3.3.3.0150.0.0010	10	–	1,5	12,2	133	223	100/500/1000
3.542.3.3.3.0150.0.0012	12	–	1,5	12,7	158,7	260	100/500/1000
3.542.3.3.3.0150.0.0014	14	–	1,5	13,4	184,5	298	100/500/1000
3.542.3.3.3.0150.0.0016	16	–	1,5	14,1	210,2	334	100/500/1000
3.542.3.3.3.0150.0.0018	18	–	1,5	14,9	235,9	378	100/500/1000
3.542.3.3.3.0150.0.0019	19	–	1,5	14,9	248,8	389	100/500/1000
3.542.3.3.3.0150.0.0020	20	–	1,5	15,7	261,6	419	100/500/1000
3.542.3.3.3.0150.0.0021	21	–	1,5	15,7	274,5	425	100/500/1000
3.542.3.3.3.0150.0.0024	24	–	1,5	17,5	313	491	100/500/1000
3.542.3.3.3.0150.0.0025	25	–	1,5	17,5	325,9	517	100/500/1000
3.542.3.3.3.0150.0.0027	27	–	1,5	17,9	351,6	541	100/500/1000

Part Number	Conductor Count	Pair Count	Conductor Cross-section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.542.2.3.3.0250.0.0002	2	–	2,5	8,2	47,3	89	100/500/1000
3.542.2.3.3.0250.0.0003	3	–	2,5	8,7	68,8	116	100/500/1000
3.542.2.3.3.0250.0.0004	4	–	2,5	9,6	90,2	148	100/500/1000
3.542.3.3.3.0250.0.0005	5	–	2,5	10,5	111,6	184	100/500/1000
3.542.3.3.3.0250.0.0006	6	–	2,5	11,4	133	219	100/500/1000
3.542.3.3.3.0250.0.0007	7	–	2,5	11,4	154,4	236	100/500/1000
3.542.3.3.3.0250.0.0008	8	–	2,5	12,6	175,9	281	100/500/1000
3.542.3.3.3.0250.0.0009	9	–	2,5	14,6	197,3	318	100/500/1000
3.542.3.3.3.0250.0.0010	10	–	2,5	14,6	218,7	335	100/500/1000
3.542.3.3.3.0250.0.0012	12	–	2,5	15,2	261,6	392	100/500/1000
3.542.3.3.3.0250.0.0014	14	–	2,5	16,1	304,5	452	100/500/1000
3.542.3.3.3.0250.0.0016	16	–	2,5	16,9	347,3	508	100/500/1000
3.542.3.3.3.0250.0.0018	18	–	2,5	17,9	390,2	577	100/500/1000
3.542.3.3.3.0250.0.0019	19	–	2,5	17,9	411,6	594	100/500/1000
3.542.3.3.3.0250.0.0020	20	–	2,5	18,9	433,1	640	100/500/1000
3.542.3.3.3.0250.0.0021	21	–	2,5	18,9	454,5	651	100/500/1000
3.542.3.3.3.0250.0.0024	24	–	2,5	21,1	518,8	751	100/500/1000
3.542.3.3.3.0250.0.0025	25	–	2,5	21,1	540,2	794	100/500/1000
3.542.3.3.3.0250.0.0027	27	–	2,5	21,6	583,1	831	100/500/1000

Bending Radius	Temperature Range Operating
7.5xD mm	-30°C ~ +70°C

Open in a new tab Download

LIH(St)H Signal Control Cable

Corporate

Products

Quality

Technical Information

Human Resources

Contact
